4.5.2. Общее устройство машины
Подкормщик (рис. 4.15) состоит из следующих составных частей:
Рис. 4.15. Технологическая схема работы ПОМ-630:
А1 – рукав заправочный; А2 – коммуникация всасывающая; А2.1 – вентиль трехходовой; А2.2 –фильтр; А3 – пульт управления; А3.1 – гидроцилиндр; А3.2 – регулятор расхода; А3.3 - предохранительный клапан; А3.4 – переливной клапан; А4 – приспособление подкормочное; А5 – штанга; Б1, Б2 – баки; Ф – фильтр; Э – газоструйный эжектор; Б1.1, Б2.1 - гидромешалка; Б2.2 – двухходовой кран; Б2.3 – клапан предохранительный резервуара; Б2.4 – шар клапана ограничения уровня заправки; Б2.5 – уровнемер; Н – насос; М – манометр
двух баков (Б1 и Б2) для рабочих жидкостей общей емкостью 630 литров. Баки имеют гидромешалки (Б1.1 и Б2.1); предохранительный клапан (Б2.3) двухходовой кран (Б2.2), клапан ограничения уровня заправки баков (Б2.4) и уровнемер с датчиком поплавкового типа (Б2.5).
Баки устанавливаются на двух кронштейнах, монтируемых по обеим сторонам капота трактора. Оба бака связаны между собой рукавами:
заправочным рукавом (А1);
всасывающей коммуникацей (А2) с трехходовым вентилем (А2.1) и фильтром (А2.2);
напорной коммуникацией с пультом управления (А3), регулятором расхода (А3.2), предохранительным клапаном (А3.3), переливным клапаном (А3.4) и гидроцилиндром (А3.1);
газоструйным эжекционным устройством (Э) для самозаправки баков подкормщика, насоса (Н);
подкормочным приспособлением (А4) с коллекторами, распределяющими рабочую жидкость;
штанги (А5) и др. элементов.
Баки подкормщика предназначены для транспортирования запаса рабочей жидкости. Баки крепятся на специальных универсальных кронштейнах, устанавливаемых на лонжеронах различных тракторов. Каждый из баков выполнен из нержавеющей стали и имеет нижнюю и верхнюю горловины (рис. 4.16). В нижних горловинах размещены гидромешалки 10, предназначенные для перемешивания рабочей жидкости в баках.
Рис. 4.16. Бак правый:
1 – резервуар; 2 – прокладка горловины; 3 – шпилька; 4 – крышка горловины; 5 – патрубок; 6 – предохранительный клапан; 7 – уровнемер; 8 – горловина; 9 – прокладка; 10 – гидромешалка; 11 – винт; 12 – прокладка; 13 – колено; 14,15, 17 – шайба, гайка; 16 – штуцер; 18 – прокладка; 19 – пробка; 20 – предохранительный клапан; 21 – кран
Для крепления коммуникаций к нижним горловинам присоединены колена 13. Верхние горловины баков предназначены для размещения в них необходимых механизмов, а также для удобства осмотра и промывки. На крышке правого бака размещены механический уровнемер, предохранительный клапан 20 и клапан ограничения уровня заправки жидкости с краном. Клапан ограничения уровня служит для прекращения отсоса воздуха при заполненных жидкостью баках. Это происходит за счет всплытия пустотелого шара, который перекрывает трубу пробкового крана 20.
Левый и правый резервуар связаны между собой нижним и верхним воздушными шлангами, что обеспечивает в баках одинаковый уровень жидкости.
Газоструйный эжектор (рис. 4.17) предназначен для заправки машины. Он устанавливается на выхлопной трубе трактора и соединяется с пробковым краном вакуумным шлангом 4.
Рис. 4.17. Газоструйный эжектор:
1– камера смешения; 2,6 – заслонки; 3 – сетка; 4 – вакуумный шланг; 5 – патрубок; 7 – корпус; 8 – стержень фиксатора; 9 – головка фиксатора; 10 – щелка; 11 – сопло; 12 – канат
Для включения эжектора необходимо оттянуть на себя стержень 8 и закрепить фиксатором 9 так, чтобы защелка попала в кольцевую канавку стержня. При этом заслонки 2 и 6, закрепленные на осях в корпусе 7 с помощью рычажков, повернутся и заслонка 2 в камере 1 откроется, а заслонка 6 в корпусе 7 закроется.
Выхлопные газы направляются в сопло 11 и, выходя из него с большой скоростью, будут через рукав 4 отсасывать воздух из резервуаров, создавая в них разрежение. После 8...10 заправок необходимо очищать сетки 3 от нагара, в противном случае время заправки возрастает. Металлические пламегасительные сетки предохраняют от попадания искры в рукав при работе со взрывоопасными смесями.
Шестеренчатый насос служит для нагнетания рабочей жидкости к рабочим органам. Он состоит из литого корпуса, закрытого с обеих сторон обоймами, в котором размещены шестеренки. Шлицевое отверстие ведущей шестерни служит для надевания насоса на ВОМ трактора. При вращении шестерен в местах выхода зубьев из зацепления создается некоторое разрежение (вакуум), жидкость заполняет впадины между зубьями и переносится вращающимися шестернями вдоль стенок корпуса в нагнетательную полость. При входе зубьев в зацепление происходит вытеснение жидкости из впадин в напорную магистраль. Пуск в работу незаполненного жидкостью насоса не допускается.
3аборный рукав 2 (рис. 4.18) предназначен для заправки машины приготовленным раствором или водой. Он может присоединяться к различным заправщикам. Состоит из прорезиненного рукава, связанного с трехходовым вентилем 3, и фильтра 13. Трехходовой вентиль предназначен для поочередного перекрытия рукавов всасывающей коммуникации и заправочного при заправке и работе машины в загоне.
Заправочный рукав А1 (см. рис. 4.15) применяется для заправки концентрированной рабочей жидкостью. Он состоит из фильтра и крана, соединенных рукавом.
Коммуникация всасывающая (см. рис.4.18) связывает резервуары с насосом. Она состоит из рукава 8, фильтра 5 и трехходового вентиля 3. Фильтр предназначен для очистки поступающей к насосу рабочей жидкости от крупных механических примесей. Он имеет съемный фильтрующий элемент.
Рис. 4.18. Всасывающая коммуникация ПОМ-630:
1,7 – хомуты; 2, 8 – рукава; 3 – трехходовой вентиль; 4 – контргайка; 5 – фильтр; 6 – переходник; 9, 16 – штуцера; 10 – накидная гайка; 11 – ниппель; 12,14 – прокладка; 13 – фильтр; 15 – переходник
Рис. 4.19. Схема напорной коммуникации:
1 – пульт управления; 2 – рукав к манометру; 3 – рукав от насоса; 4 – рукав на рабочие органы; 5 – рукав разгрузки штанги; 6 – рукав перелива; 7 – рукав гидромешалки; А – от насоса; Б – к манометру; В – к гидромешалке; Г – на перелив; Д – перелив со штанги; Е – к рабочим органам
Коммуникация нагнетательная служит для распределения нагнетаемой насосом жидкости на штангу, гидромешалки и слива. Она состоит из пульта управления 1 (рис. 4.19) и рукавов 2, 3, 4, 5, 6, 7. Рабочая жидкость от насоса по рукаву поступает в пульт управления 1, а оттуда:
по рукаву 2 - к манометру;
по рукаву 4 - на рабочие органы;
по рукаву 6 - на перелив;
по рукаву 7 - к гидромешалкам.
По рукаву 5 коллекторы штанги сообщаются с баками при отсечке жидкости на распылители во время работ по опрыскиванию.
При внесении водного аммиака, а также при работе на жидкостях, не требующих перемешивания, рукав 7 на гидромешалке снимается, и отверстие заглушается пробкой. Пульт управления служит для регулировки давления в напорной коммуникации, точной дозировке и перекрытии подачи жидкости, поступающей на рабочие органы машин, для подачи рабочей жидкости на гидромешалки и перелива неиспользованной рабочей жидкости в бак, а также для мгновенного сброса давления на рабочих органах при опрыскивании (при внесении водного аммиака эта операция исключается).
Пульт состоит из клапана предохранительного А, регулятора расхода жидкости В, гидроцилиндра Б, клапана переливного Г (рис. 4.20). Клапаном А регулируется и поддерживается давление, установленное регулятором расхода жидкости. При увеличении давления больше рабочего клапан перепускает жидкость на перелив в бак.
Клапан А состоит из пробки, пружины, штока и маховичка. Регулятор расхода В предназначен для регулировки потока жидкости на рабочие органы и состоит из крышки, штока с маховичком, тарелки, мембраны, толкателя и клапана.
Гидроцилиндр Б предназначен для открытия и закрытия подачи жидкости на рабочие органы и принудительного открытия переливного клапана посредством толкателя 1. Гидроцилиндр состоит из корпуса, штока, клапана. Корпус имеет два резьбовых вывода для подключения к гидравлической системе трактора.
Рис.
4.20. Пульт управления:
А −
клапан предохранительный; Б −
гидроцилиндр; В − регулятор расхода
жидкости; Г − клапан перелива; 1 −
толкатель; 2 − седло клапана
Переливной клапан Г предназначен для быстрого снятия давления на рабочих органах путем автоматического сообщения полости рабочих органов с баками при перекрытии гидроцилиндром Б подачи жидкости на рабочие органы. Он состоит из корпуса, гнезда клапана, крышки, седла, пружины, толкателя. При внесении водного аммиака, когда не используются распылители, требующие отсечки жидкости, толкатель 1 переливного клапана снимают. Клапан будет постоянно закрыт, а его функции будут выполнять сифоны-индикаторы.
Фильтр рабочих коммуникаций предназначен для дополнительной очистки жидкости, поступающей из регулятора расхода пульта. Посредством кронштейна фильтр крепится скобами к штанге или брусу культиватора.
Штанга предназначена для сплошного опрыскивания сельскохозяйственных культур рабочими жидкостями. Имеет ширину захвата 16,2 м и навешивается на навеску трактора. Она состоит из несущих металлических секций, центральной, двух промежуточных и двух крайних, которые шарнирно соединены между собой при помощи осей.
Складывание штанги в транспортное положение и раскладывание в рабочее осуществляется рукояткой распределителя гидросистемы трактора при помощи гидроцилиндров и тросо-блочной системы, состоящей из каната со стяжкой и барабанов. В транспортном положении штангу блокируют при помощи специальных тяг и фиксаторов. При стоянке штангу устанавливают на подставки. Две из которых устанавливают под навеску и две под промежуточные секции.
Для сплошного опрыскивания на металлических секциях размещены жидкостные коллекторы из полиэтиленовых труб, на которых с шагом 0,5 м установлены скобы, предназначенные для размещения распылителей.
Распылители крепятся к ниппелям, которые в зависимости от нормы расхода устанавливаются с разным шагом на коллекторе. Применяются распылители щелевые и дефлекторные (рис. 4.21).
Щелевые и дефлекторные распылители отличаются только устройством наконечников. Распылители имеют индивидуальные клапаны отсечки 3, препятствующие вытеканию жидкости с момента включения подачи ее на штангу (когда толкатель 1 отжимают седло клапана 2 пульта управления (см. рис. 4.20), и соединяет штангу с баком. При этом давление на штанге падает, и эластичный клапан 3 перекрывает отверстия в седле 2 (см. рис.4.21).
Рис.
4.21. Монтаж распылителя:
1 −
кольцо; 2 − седло клапана; 3 − клапан; 4
− распылитель щелевой; 5 − гайка
Водный аммиак вносится в почву при сплошной культивации и подкормках. Для этого на культиваторы укладывают пластмассовые коллекторы и вместо распылителей устанавливают сифоны-индикаторы с подкормочными трубками (рис. 4.22).
Монтаж дополнительного оборудования осуществляется специальными зажимами и хомутами, идущими в комплекте с машиной. Лишние отверстия на коллекторах, как и при опрыскивании, закрывают пробками.

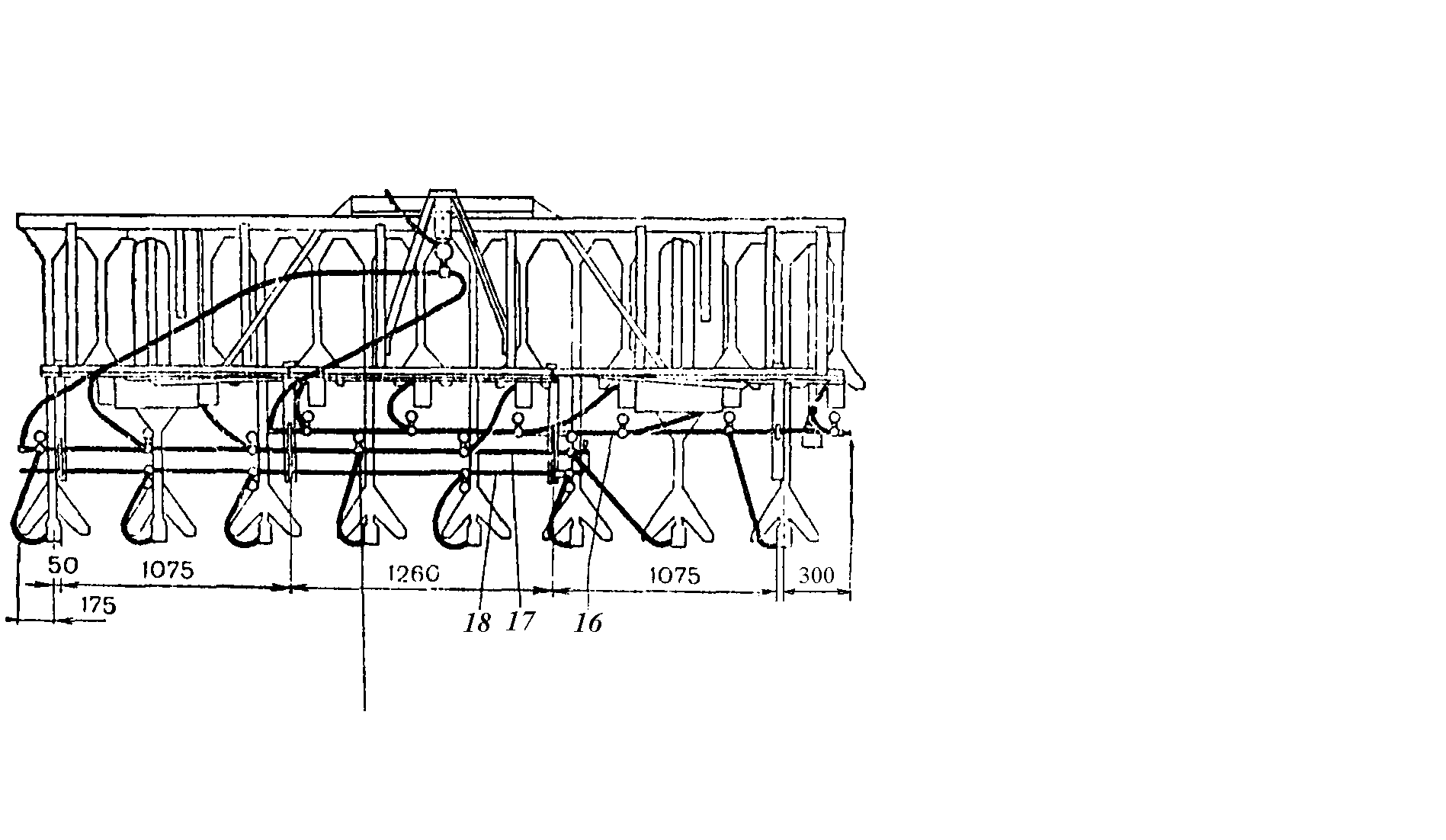

Рис. 4.22. Схема монтажа приспособления для подкормки водным аммиаком на культиваторе КПС-4-02:
1,8,13 − гайки; 2,4 − скобы; 3 − кольцо; 5 − винт; 6 − жиклер; 7 – сифон-индикатор; 9 − трубка; 10 − подкормочная трубка; 11− заглушка; 12 − болт; 14 − хомут; 15 − питатель; 16,17,18 − коллекторы, 21 − шайба; 22 − кронштейн; 23 − угольник
Сифоны-индикаторы служат для визуального контроля за возможным забиванием подкормочных трубок, а также предохраняют растения от обжигания аммиачной водой на поворотах при поднятом орудии. Сифоны-индикаторы используются только при внесении водного аммиака.
Сифон-индикатор состоит из прозрачного пластмассового корпуса 4 (рис. 4.23), внутри которого размещен поплавковый клапан 3. Корпус закрыт крышкой 1, имеющей отверстие. В нижней части полость стакана сообщается с подкормочной трубкой. Между присоединительной скобой и стаканом вставляется жиклер с калиброванным отверстием Ø1,2 мм, через который аммиачная вода поступает из коллектора в подкормочную трубку.
Рис.
4.23. Сифон-индикатор:
1 –
крышка; 2 − колпачок;
3 −
поплавок; 4 − корпус
При забивании подкормочной трубки аммиачная вода заполняет сифон-индикатор и поднимает поплавковый клапан до упора в крышку. Клапан перекрывает отверстие в крышке, деление жидкости в трубке повышается, и под его действием закупоренное отверстие промывается, жидкость, выходя через очищенную трубку, отсасывает аммиачную воду из стакана.
Всплытие поплавка в корпусе сифона-индикатора свидетельствует о засорении подкормочной трубки. Быстрому опорожнению трубок после прекращения подачи аммиачной воды в коллекторы способствуют отверстия в крышке сифона-индикатора, связывающие трубки с атмосферой.
При работе в поле жидкость из баков (Б1 и Б2) (см. рис. 4.15) через трехходовой вентиль (А2.1), фильтрующий элемент всасывающей коммуникации (А2.2), поступает к насосу (Н). От насоса под давлением жидкость через пульт управления (А3) подается на рабочие органы (подкормочные приспособления (А4) или штангу (А5) и на гидромешалки (Б1.1 и Б2.1). Избыток жидкости через клапан А3.3 переливается в бак Б1.
При отключении подачи жидкости на рабочие органы шток гидроцилиндра (А3.1) перемещает клапан вниз и перекрывает проходное отверстие. Одновременно клапан воздействует на толкатель переливного клапана (А3.4), принудительно соединяя полости рабочих органов с баками, что приводит к снятию давления на рабочих органах и исключает самопроизвольное вытекание жидкости через распылитель. При этом поступающая на пульт (А3) жидкость переливается в баки через гидромешалки и предохранительный клапан (А3.3).
Включение и отключение подачи жидкости на рабочие органы осуществляется из кабины трактора рукояткой гидрораспределителя посредством подачи масла в гидроцилиндр (А3.1).
Самозаправка баков подкормщика осуществляется газоструйным эжектором (Э) через всасывающую коммуникацию (А2) и заправочный рукав (А1). Насос (Н) при этом не работает.
Положение крана (Б2.2) при выполнении различных операций технологического процесса показано на табличке, прикрепленной на правом баке. Во время заправки и работы кран устанавливают в положение, при котором баки соединяются с газоструйнъм эжектором.
При внесении водного аммиака баки разобщают с атмосферой поворотом крана (Б2.2) в другую позицию.
Полость бака в этом случае по мере опорожнения будет заполняться парами, которые при давлении свыше 0,02 МПа выпускаются в атмосферу через предохранительный клапан (Б2.3). Для предохранения растений от обжигания водным аммиаком на поворотах необходимо за 6...8 м до конца гона выключать подачу водного аммиака на рабочие органы машины. За 5...6 с жидкость свободно вытекает из подкормочных трубок благодаря сообщению трубки с атмосферой через отверстие в крышке сифона-индикатора, который входит в комплект подкормочного приспособления.
Необходимое рабочее давление жидкости устанавливается регулятором расхода (А3.2) и контролируется по манометру (М).
Газоструйный эжектор включается специальной рукояткой, расположенной вблизи горловины левого бака. Возможное забивание трубок контролируют с помощью сифонов-индикаторов.
