3.3. Разбрасыватель органических удобрений роу-6

3.3.1. Назначение машины и техническая характеристика

Машина РОУ-6 предназначена для внесения твердых органических удобрений: навоза, торфа, компоста и т.д. Машина со снятым разбрасывающим устройством может быть использована как транспортное средство для перевозки грузов. Агрегатируется с тракторами класса 14 кН (МТЗ-80/82), оборудованными гидрофицированным крюком, розеткой для подключения электрооборудования, приводом тормозной системы. Машина может быть использована во всех почвенно-климатиче­ских зонах РФ. При температуре ниже -5º машина должна работать только с незамерзающими грузами.

Техническая характеристика машины приведена в таблице 3.4.

Таблица 3.4.Техническая характеристика машины РОУ-6

Наименование	Единица измерения	Значение
Грузоподъемность Ширина внесения удобрений Транспортная скорость Габаритные размеры Дорожный просвет Масса машины Ширина колеи Вместимость кузова: с основными бортами с надставными бортами	кг м км/ч м м кг мм мм м3 м3	6000 4...8 До 28 5,9х2,25х1,85 0,35 2000 1860 3,6 5,0; 8,6

3.3.2. Устройство машины

Устроена машина РОУ-6 следующим образом. На полу кузова (рис. 3.6 а) смонтированы две ветви скребкового транспортера 1. Натяжение цепей осуществляется натяжными болтами 6. Внутри рамы закреплена электропроводка со штепсельной вилкой. У отцепленной машины вилка вставлена в одно из двух отверстий на кожухе. Внутри рамы закреплены также трубки тормозной системы, соединенные шлангом с главным тормозным цилиндром.

Рис. 3.6. Машина для внесения органических удобрений РОУ-6М:

а – общий вид; б – транспортер; 1 – цепочно-планчатый транспортер; 2– измельчающий ба­рабан; 3 – разбрасывающий барабан; 4 – защитный кожух передачи; 5 – надставной борт кузова; 6 – натяжное устройство; 7 –шатун, 8 – коромысло; 9 и 10 – ведущая и предохранительная собачки; 11 – брус рамы; 12 – храповое колесо; 13 – опорный подшипник; 14, 17 – ведущий и ведомый валы; 15 – ведущая звездочка; 16 – ведомый ролик; I8– натяжной болт; 19 – гайка; 20 – цепь; 21 – скребок; 22 – корпус кривошипа; 23 – диск кривошипа

У отцепленной машины главный тормозной цилиндр вставляется в предусмотренное на раме место. Надставные борта 5 вставляются в скобы основных бортов. Сзади кузова закреплено разбрасывающее устройство 2 и 3. Разбрасывающее устройство и транспортер приводятся в действие от вала отбора мощности трактора, передача от которого на редуктор осуществляется через карданный вал и вал привода редуктора.

Транспортер (рис. 3.6. б) предназначен для подачи массы к разбрасывающему устройству, а при использовании машины в качестве транспортного средства – для разгрузки кузова. Транспортер выполнен на четырех цепях 20, объединенных попарно в две ветви. Каждая ветвь имеет самостоятельное натяжное устройство, состоящее из вала 17 со свободно вращающимися роликами и натяжных болтов 18 с гайками 19. Цепи сварные калиброванные с шагом 27 мм. На цепях крепятся скребки 21.

Регулировка натяжения цепей транспортера производится перемещением валов с ведомыми роликами натяжными болтами 18.

Скребки должны прилегать к настилу пола, а цепи снизу иметь провисание до 70 мм. Провисание менее 40 мм свидетельствует о чрезмерной перетяжке цепей, что недопустимо: она вызывает ускоренный износ цепей и звездочек. Перед натяжением настил и ручьи пола должны быть очищены от остатков удобрений.

С погнутыми скребками работать нельзя. Со временем цепи вытягиваются так, что длины пазов в лонжеронах рамы и резьбы на натяжных болтах становится недостаточно для их нормального натяжения. В этих случаях цепи необходимо укоротить, отрезав четное число звеньев. Количество звеньев в каждой ветви транспортера должно попарно равным, а натяжение цепей одинаковым.

Вал привода транспортера заканчивается корпусом кривошипа 22. На корпусе болтом закреплен диск 23. Шатун 7, приводящий в действие ведущий вал транс­портера, связывает палец диска с коромыслом 8 храпового колеса 12. Палец диска эксцентричен к оси вала привода транспортера и при каждом обороте этого вала сооб­щает качательное движение коромыслу. При этом находя­щаяся между щек собачка 9 поворачивает храповое ко­лесо, а вместе с ним ведущий вал транспортера 14, на часть оборота, имеющую наибольшую величину при такой установке диска, когда риска на нем совпадает с делением 12 на шкале корпуса кривошипа. Предохра­нительная собачка 10 препятствует проворачиванию вала в обратном направлении. Изменение эксцентриситета изменяет величину хода транспортера.

Редуктор (рис. 3.7) обеспечивает передачу крутящего момента от карданного вала на транспортер и разбрасывающие рабочие органы.

Рис. 3.7. Редуктор центральный:

1 – вал-шестерня; 2 – ведомая зубчатка; 3 – крышка редуктора; 4 – корпус подшипника; 5 – фланец; 6 – регулировочные прокладки; 7 – первичный вал; 8 – коническая зубчатка

Редуктор двухступенчатый, коническо-цилиндрический с общим передаточным числом 1=6,7. Крепится болтами на раме шасси. Регулировка зацепления конической и цилиндрической пар производится регулировочными прокладками.

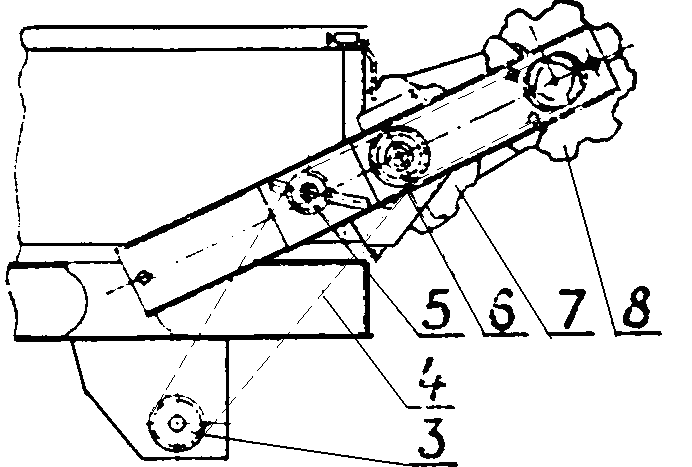

Рис. 3.8. Разбрасы­вающее устройство: 1 – звездочка разбрасывающего барабана; 2 – ведущая звездочка измельчающего барабана; 3 – ведущая звездочка при- указательной линейки 9 совпадает с центром оси натяжения 3 транспортера.

вода устройства; 4 – приводная цепь; 5 – натяжной ролик; 6 – ведомая звездочка измельчающего барабана; 7 – измельчающий бара­бан; 8 – разбрасывающий барабан

Разбрасывающее устройство (рис. 3.8). В подшипниковых узлах боковых стоек вращаются измельчающий (нижний) 7 и разбрасывающий (верхний) 8 барабаны. Вращение на звездочку 6 измельчающего барабана 7 передается втулочно-роликовой цепью 4 с ведущей звездочки 3, посаженной на конец вала привода разбрасывающего устройства. Натяжение цепи производится натяжным роликом 5. Вал привода цепной муфтой соединен с валом редуктора. С измельчающего барабана 2 на разбрасывающий 3 вращение передается втулочно-роликовой цепью, охватывающей звездочку 1 и 2. Натяжение ее осуществляется перемещением разбрасывающего барабана.
