1.7. Комбинированные почвообрабатывающие машины и агрегаты

Комбинированный пахотный агрегат ПКА (рис. 1.17 а) предназначен для вспашки, дробления глыб, уплотнения почвы и выравнивания ее поверхности. ПКА состоит из плуга 4 и приспособления ПВР-2,3, снабженного двухрядным катком. Первый ряд катка образован из узкоклинчатых дисков 3, второй − из кольчато-шпоровых дисков 1. На раме приспособления смонтированы два балластных ящика 2. При работе агрегата диски 3 разрезают крупные глыбы, проникают в почву на 10...15 см, уплотняют более глубокие слои почвы. Кольчато-шпоровые диски 1 дробят оставшиеся комки и выравнивают поверхность почвы. Глубину хода дисков регулируют изменением массы балласта, заполняющего ящики 2.

Комбинированный агрегат АКП-2,5 (рис. 1.17 б) предназначен для основной и предпосевной обработки почвы без оборота пласта. Агрегат состоит из двух секций. На раме 5 передней секции установлены три дисковые батареи 6 и три плоскорежущие лапы 7. На задней секции смонтированы катки-рыхлители 9 с двухрядным расположением кольчато-шпоровых дисков, заравниватели 8 и балластный ящик 10. Диски рыхлят верхний слой почвы на глубину до 80 см, лапы подрезают пласт на глубину до 16 см, рыхлят его и уничтожают сорняки, заравниватель выравнивает поверхность поля, а катки разбивают комья и уплотняют почву. Ширина захвата агрегата − 2,5 м. Агрегатируют с тракторами ДТ-75 и Т-150К.

Рис. 1.17. Комбинированные агрегаты:

а – пахотный (ПКА); б – комбинированный плоскорезный (АКП-2,5); в – рыхлитель-выравниватель-каток (РВК-3,6); г – выравниватель-измельчи­тель почвы (ВИП-5,5); д – агрегат на базе фрезы (КА-3,6); 1,9,11,14 – катки; 2, 10 – балластные ящики; 3 – узкоклинчатые диски-поковщики; 4 – плуг; 5 – рама; 6 – дисковая батарея из сферических или игольчатых дис­ков; 7 – плоскорежущие лапы; 8 – заравниватель (для работы со сфериче­скими дисками); 12 – выравниватели; 13 – игольчатые диски ротационной бороны; 15 – рыхлительные лапы; 16 – транспортное колесо; 17 – разре­женный каток; 18 – стрельчатые лапы; 19 – фреза; 20 – фартук (решетка); 21 – сеялка; 22 – легкий каток

Комбинированный агрегат РВК-3,6 (рис. 1.17 в) предназначен для предпосевной обработки почвы. За один проход агрегат культивирует почву на глубину 15 см, разрушая глыбы и комки, выравнивает и прикатывает ее, ширина захвата агрегата 3,6 м. На раме расположены ряд рыхлительных лап 15 на пружинных стойках, передний разреженный кольчато-шпоровый каток 17, диски которого уплотняют почву в промежутках между лапами, второй ряд рыхлительных лап 15, установленных вслед за дисками катка, выравнивающий брус 12 и секции заднего кольчато-шпорового катка 14. Выравнивающий брус 12 можно перемещать по высоте, а давление его на почву регулировать натяжными пружинами. Агрегатируют РВК-3,6 с тракторами МТЗ-80, ДТ-75.

Выравниватель-измельчитель почвы ВИП-5,6 (рис. 1.17 г) предназначен для предпосевной подготовки почвы под зерновые, технические и овощные культуры, он включает в себя три секции, на рамах которых смонтированы батареи игольчатых дисков 13, выравнивающий брус 12 и кольчатый каток 11, состоящий из зубчатых и клинчатых дисков. За один проход машина измельчает почвенные глыбы, выравнивает микрорельеф поля и уплотняет верхний слой почвы. Ширина захвата 5,6 м, агрегатируется с тракторами ДТ-75, МТЗ-80.

Комбинированный агрегат КА-3,6 (рис. 1.17 д) включает в себя навесной фрезерный культиватор КФТ-3,6, сцепное устройство, зернотуковую сеялку СЗ-3,6, прикатывающее приспособление, составленное из клинчатых катков. Во время работы ножи фрез – барабана 19 рыхлят почву, фартук 20 выравнивает поверхность поля, сеялка 21 высевает семена и удобрения и заделывает их в почву на заданную глубину, катки 22 уплотняют почву в рядках. Конструкция агрегата позволяет раздельно использовать фрезерный культиватор и сеялку. Ширина захвата 3,6 м, агрегатируется с тракторами Т-150 и Т-150К.

Агрегат многооперационный почвообрабатывающий АМП-3 (рис. 1.18 а) предназначен для обработки почвы без оборота пласта во все периоды полевых работ: под посев озимых, яровых и подкосных культур, под зябь, весновспашку и обработку паров.

За один проход по полю агрегат обрабатывает почву на глубину от 8 до 18 см, измельчает, уплотняет почву, производит крошение почвы, подрезает сорные растения, выравнивает поверхность поля.

Агрегат состоит из траверсы 1, дышла 2, стойки 3, секции культиваторных стрельчатых лап шириной 340 мм 4, секции звездочек, секции культиваторных перьев шириной 60 мм 6, шасси 7, секции звездочек 8.

Агрегат полунавесного типа агрегатируется с тракторами класса 3 (Т-150, Т-150К).

Агрегат почвообрабатывающий комбинированный АПК-3,9 (рис. 1.18 б) предназначен для комплексной подготовки почвы под посев различных культур по энергосберегающей технологии во все периоды полевых работ под озимые, яровые и подкосные посевы, под зябь и взамен весновспашки.

Рис. 1.18. Комбинированные агрегаты:

а – агрегат многооперационный почвообрабатывающий АМП-3; б – агрегат почвообрабатывающий комбинированный АПК-3,9; в – агрегат комбинированный широкозахватный АКШ-6Г; 1 – траверса; 2 – дышло; 3 – стойка; 4 – секция культиваторная (стрельчатых лап); 5 – секция звездочек; 6 – секция культиваторная (перьев); 7 – шасси; 8 – секция звездочек; 9 – дисковые батареи; 10 – лапы стрельчатые; 11 – планчато-зубчатые катки; 12 – заравнивающие приспособления; 13 – следорыхлители; 14, 16 - выравниватели; 15 – рыхлители; 17 – катки спаренные прикатывающие

АПК-3,9 одновременно выполняет несколько операций: разделывает почву дисковыми батареями с заделкой измельченных растительных остатков предшественников и измельченных сорняков на глубину до 10 см, рыхлит почву на глубину до 16 см без оборота пласта, подрезает сорняки, крошит и сепарирует поверхностный слой почвы, дробит комки до оптимальной структуры глубиной 5 см, мульчирует почву, выравнивает и уплотняет поверхностный слой почвы. После обработки АПК-3,9 почва полностью за один проход подготовлена под посев.

Агрегат состоит из дисковых батарей 9 диаметром 450 мм, измельчающих растительные остатки и сорняки и заделывающих на глубину до 10 см, стрельчатых лап 10 шириной 410 мм, закрепленных на упругих стойках, создающих вибрацию, способствующих измельчению почвы, зубчатых катков 11 и заравнивающих приспособлений, одновременно крошащих, мульчирующих и уплотняющих верхний слой почвы, обеспечивающих получение оптимальной для посева растений послойной структуры почвы.

Агрегат АПК-3,9 агрегатируется с тракторами класса 2…3 т.с.

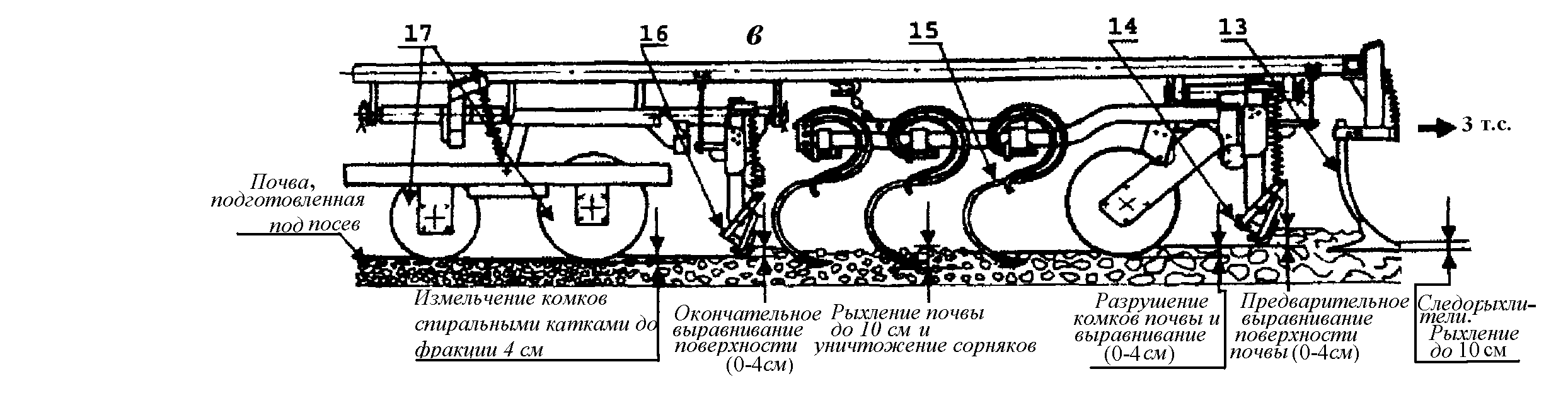

Агрегат комбинированный широкозахватный АКШ-6Г (рис. 1.18 в) предназначен для окончательной сплошной предпосевной обработки почвы под посев технических и зерновых культур после весенней и осенней пахоты и культивации. АКШ-6Г за один проход рыхлит след трактора следорыхлителями, предварительно выравнивает и разбивает комья выравнивателями, разрушает и измельчает почву катком, рыхлит почву на глубину до 10 см вибрирующими рыхлительными лапами на пружинной стойке, окончательно выравнивает рельеф поля вторым выравнивателем, измельчает и уплотняет почву спаренными катками.

Агрегат состоит из следорыхлителей 13, выравнивателей 14 и 16, рыхлителей 15, спаренных катков 17.

Агрегат АКШ-6Г агрегатируется с трактором класса 3 т.с.
