2. Обнаружение радиосигналов. Методы радиолокационного обнаружения целей.

Как отмечалось ранее, в основу радиолокационных методов обнаружения положено четыре основных свойства радиоволн:

1. - свойства радиоволн отражаться от объектов встречающихся на пути

их распространения.

2. - прямолинейность распространения радиоволн в однородной среде.

3. - постоянство и конечность скорости распространения радиоволн

с 3·10 м/с.

4. - эффект Доплера.

Первое свойство позволяет обнаружить отражающий объект . Второе, третье и четвертое позволяют определить координаты этого объекта, его скорость и расстояние до него.

Таким образом радиолокационным обнаружением целей - называют процесс принятия решения о наличии в данной области пространства объекта, путём анализа принятых от объекта сигналов в радиоприёмном устройстве радиолокационной системы (станции).

В радиолокации различают 3 основных метода радиолокационного обнаружения:

1. Метод отраженного сигнала.

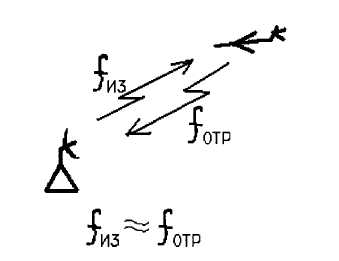

В основу данного метода положено первое свойство радиоволн, т.е. отражение радиоволн от объектов встречающихся на пути их распространения (рис. 2.1 ).

Данный метод позволяет обнаруживать объекты, которые сами не являются источниками радиоизлучения. Цель является пассивным отражателем.

Этот метод реализован в авиационных радиолокационных системах перехвата, ударных комплексах и, частично, в РЛС разведывательных комплексов.

Рис. 2.1

Достоинством данного метода является автономность работы РЛС. Недостатками: малая скрытность и помехозащищенность ; дальность обнаружения зависит от мощности передатчика , чувствительности приемника и т.д.

2. Метод активного ответа.

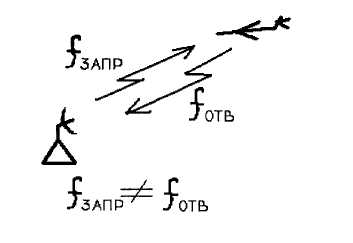

Рис. 2.2

П ри данном методе одно радиотехническое устройство (чаще всего РЛС) формирует и излучает в пространство запросный сигнал на частоте запроса (ƒ_запр), другое устройство излучает ответный сигнал, на частоте ответа (рис 2.2).

Данный метод в авиации широко применяется в системах управления воздушным движением (это самолётные ответчики СО - 63, СО - 69) , а также в системе определения государственной принадлежности.

К основным достоинствам этого метода можно отнести:

-сравнительно большую дальность действия;

-высокую скрытность и помехозащищенность.

Недостаток: возможность обнаружения только своих целей.

3. Метод пассивной радиолокации.

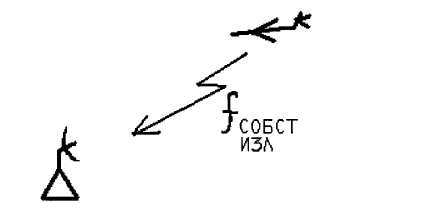

Этот метод базируется на обнаружении собственного радиоизлучения целей. Такое излучение имеет место при работе на передачу радиоэлектронных систем и устройств (рис 2.3). Широкое применение данный метод нашел в системах радиотехнической разведки, а так же в управляемых ракетах с пассивной головкой самонаведения.

Рис. 2.3

Достоинством метода являются:

• большая дальность действия,

• скрытность и помехозащищенность,

- отсутствие РПД и, следовательно, малые энергозатраты.

Основным недостатком метода является то, что если цель не излучает ЭМВ, то она не может быть обнаруженной.

Таким образом, из вышесказанного можно сделать вывод, что использование методов радиолокации при построении РЛС зависит как правило от их тактического применения. Сочетание этих методов при ведении боевых действий частями авиации и др. родов войск существенно повышает эффективность выполнения боевых задач.
