- •Дисциплина: «Общие сведения о радиоэлектронном оборудовании самолетов,вертолетов и авиационных ракет».
- •Тема 1: «Назначение и состав авиационного радиоэлектронного оборудования».
- •Лекция 1: Назначение и состав авиационного радиоэлектронного оборудования
- •История развития авиационного рэо
- •2. Назначение, классификация рэо ла.
- •3. Основные ттд рэо летательных аппаратов
- •Дисциплина: «Общие сведения о радиоэлектронном оборудовании самолетов, вертолетов и авиационных ракет».
- •Тема 2: Основы построения авиационных радиотехнических устройств, бортовых комплексов и бортовых комплексных систем воздушных судов.
- •Тема 2: Основы построения авиационных радиотехнических устройств, бортовых комплексов и бортовых комплексных систем воздушных судов.
- •Лекция 2: Система авиационной радиосвязи
- •1.Назначение, состав, ттд рсо
- •2.Структурная схема командной радиостанции р-832
- •Рассмотрим основные параметры антенн
- •3. Структурная схема связной радиостанции р-864
- •Групповое занятие 1:
- •1. Общие сведения о рнс, их классификация
- •Классификация радиоприемных устройств
- •2 Принцип работы рсбн
- •3. Назначение, принцип работы арк, ттд
- •Детекторный радиоприемник
- •Радиоприемник прямого преобразования
- •Выводы:
- •Групповое занятие 2:
- •1.Принципы радиолокации
- •Классификация
- •2.Назначение, состав, ттх рло
- •2.3.3 Принципы построения радиопередатчиков
- •Дисциплина: «Комплексы и системы радиосвязи».
- •Тема 3: Командные радиостанции.
- •Тема 3: Командные радиостанции.
- •Лекция №1: Общие сведения о командных радиостанциях
- •3.1.1 Назначение, ттд радиостанций, устанавливаемых на ла
- •3.1.2 Комплект радиостанций р-832м и р-862
- •3.1.3 Структурная схема радиостанции р-862
- •Практическое занятие 1:
- •3.2.1 Передающий тракт радиостанции р-862
- •3.2.2 Приемный тракт радиостанции р-862
- •3.2.3 Система дистанционного управления
- •Групповое занятие №1: Синтезатор частоты
- •3.3.1 Блок опорной частоты
- •3.3.2 Высокочастотный делитель
- •3.3.3 Блок управления частотой (блок 1-2)
- •3.3.4 Фазовый детектор (блок 1-4)
- •Практические занятия №2: Принцип действия блоков передающего тракта.
- •3.4.1 Возбудитель
- •3.4.2 Схема фапч
- •Практические занятия №3: Настройка радиостанции р-862.
- •3.5.1 Настройка радиостанции на заданную частоту
- •3.5.2 Блок коммутации (Блок 1-11). Индикаторный блок (Блок-28)
- •3.5.3 Проверка работоспособности радиостанции
- •Групповое занятие №2: Аварийные радиосредства.
- •3.6.1 Назначение, ттд, структурная схема станции р-855ум
- •3.5.2 Назначение, ттд, структурная схема радиоприемник р-852
- •3.5.3 Назначение, структурная схема магнитофона мс-61
- •Групповое занятие №3: Переговорное устройство. Организация связи.
- •3.7.1 Назначение, ттд спу
- •3.7.2 Структурная схема спу
- •3.7.3 Организация радиосвязи в ввс
- •Дисциплина: «Комплексы и системы радиосвязи».
- •Тема 4: Связные радиостанции.
- •Тема №4: Связные радиостанции.
- •Лекция №1: Назначение, ттд, структурные схемы связных радиостанций
- •4.1.1 Назначение, ттд связных радиостанций
- •4.1.2 Комплект радиостанций р-864, р-836 и особенности конструктивного построения
- •4.1.3 Структурная схема радиостанции р-864
- •Групповые занятия №1: Работа приемного и передающего трактов радиостанции р-864 по функциональной схеме.
- •4.2.1 Работа приемного тракта по функциональной схеме
- •Работа передающего тракта по функциональной схеме
- •Групповые занятия №2: Синтезатор частоты радиостанции р-864.
- •4.3.1 Фазовая автоподстройка частоты
- •4.3.2 Принцип работы
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 13: Основы радиолокации.
- •Тема №5: Основы радиолокации.
- •Лекция 1: Радиолокация и области ее применения.
- •1. Радиолокация и области ее применения. Классификация радиолокационных целей.
- •2. Обнаружение радиосигналов. Методы радиолокационного обнаружения целей.
- •3. Методы измерения угловых координат цели.
- •Лекция 2: Основное уравнение радиолокации.
- •1. Вывод основного уравнения радиолокации и его анализ.
- •2. Методы измерения дальности до цели и скорости сближения с целью.
- •Групповое занятие 1: Структурная схема импульсной рлс.
- •1. Структурная схема импульсной рлс. Назначение элементов и принцип работы.
- •2. Антенный переключатель.
- •Лекция 3: Основные параметры рлс.
- •1. Основные параметры рлс и их выбор.
- •2. Методы обзора пространства.
- •3. Общие сведения о моноимпульсной рлс.
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 7: Радиовысотомеры.
- •Тема 6: Радиовысотомеры.
- •Лекция 1: Общие сведения о радиовысотомерах
- •I. История развития авиационного рэо
- •II. Назначение, классификация рэо ла.
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 5: Навигационные радиоэлектронные системы и устройства.
- •Тема 7: Навигационные радиоэлектронные системы и устройства.
- •Лекция 1: Навигационные радиоэлектронные системы и устройства.
- •5.1.1 Общие сведения о радионавигации.
- •5.1.2 Навигационные системы отсчета.
- •5.1.3 Способы решения навигационных задач
- •5.1.3 Комплексная обработка навигационной информации
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 6: Радиокомпасы.
- •Тема 8: Радиокомпасы.
- •Лекция 1: Принцип радиопеленгации и работа арк.
- •6.1.1 Основные принципы и задачи радиопеленгования
- •6.1.2 Назначение, комплект, ттд радиокомпасов Назначение радиопеленгаторов
- •Комплект арк-19
- •Ттд радиокомпасов
- •6.1.3 Принцип работы радиокомпасов
- •Групповое занятие 1: Гониометрические системы.
- •6.2.1 Назначение гониометрических систем
- •6.2.2 Принцип работы гониометрической системы арк-19
- •6.2.3 Компенсация радиодевиации
- •Групповое занятие 2:
- •6.3.1 Назначение, принцип работы
- •6.5.2 Функциональная схема бсч
- •Работа измерительной части схемы
- •Работа исполнительной части схемы.
- •Групповое занятие 3: Радиокомпас арк-у2.
- •6.7.1 Назначение, ттд арк-у2
- •6.7.2 Работа радиокомпаса арк-у2 по структурной схеме
- •6.7.3 Боевое применение радиокомпаса
- •Практическое занятие 1: Работа арк-19 в режимах «Компас», «Антенна».
- •6.3.1 Назначение режима «Компас»
- •6.3.2 Взаимодействие каскадов по структурной схеме
- •6.3.1 Назначение, ттд арк-19 в режиме «Антенна» Назначение
- •Основные ттд
- •6.3.2 Структурная схема приемного устройства арк-19
- •2 Структурная схема арк-19 в режиме «Антенна»
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 12: Радиоэлектронные системы наведения самолётов в заданный район воздушного пространства.
- •Тема 13: Радиоэлектронные системы наведения самолётов в заданный район воздушного пространства.
- •Лекция 1: Система «Воздух 1м».
- •Групповое занятие 1: Радиолиния «Лазурь».
- •Методическую разработку составил старший преподаватель подполковник
- •Групповое занятие 2: Радиолиния «Бирюза».
- •Методическую разработку составил старший преподаватель подполковник
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 11: Радиотехнические системы ближней навигации и посадки.
- •Тема 14: Радиотехнические системы ближней навигации и посадки.
- •Лекция 12: Назначение, комплект ттд рсбн-6с.
- •1 Назначение, ттд и состав аппаратуры рсбн-6с
- •Комплект
- •2 Принцип действия рсбн-6с, взаимодействие с наземным оборудованием
- •Групповое занятие 17: Измерение дальности в системе рсбн.
- •1 Метод измерения дальности, применяемый в рсбн-6с
- •2 Работа рсбн-6с при измерении дальности по структурной схеме
- •Групповое занятие 18: Измерение азимута в системе рсбн.
- •1 Метод измерения азимута, применяемый в рсбн-6с
- •2 Работа рсбн-6с при измерении азимута по структурной схеме
- •Групповое занятие 19: Работа рсбн-6с в режиме «Возврат».
- •Работа системы рсбн-6с в режиме «Возврат»
- •Практическое занятие 9: Работа рсбн-6с в составе навигационно-пилотажного оборудования ла.
- •1 Работа рсбн-6с в составе навигационно-пилотажного комплекса ла
- •2 Режимы работы рсбн-6с
- •Практическое занятие 10: Работа рсбн-6с в режиме «Посадка».
- •1 Прохождение сигналов курсового и глиссадного маяков в трактах самолетной аппаратуры
- •2 Взаимодействие каскадов рсбн-6с в режиме «Посадка на запрограммированный аэродром»
- •Практическое занятие 11: Эксплуатация системы рсбн-6с.
- •1 Щиток управления
- •2 Щиток переключения каналов
- •3 Подготовка рсбн-6с к полетам
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 14: Прицельные радиолокационные станции.
- •Тема 1: Общие сведения о радиоэлектронном оборудовании самолетов, вертолетов и авиационных ракет.
- •Лекция 1: Назначение и состав рэо ла
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 15: Самолетные ответчики.
- •Тема 15: Самолетные ответчики
- •Лекция 1: Самолетный ответчик со-63
- •Методические указания по структуре проведения занятия
- •Введение
- •Назначение ттд самолетного ответчика со-63
- •Тактико-технические данные
- •2. Принцип работы со-63
- •3. Взаимодействие самолетного ответчика с системами увд и рсп
- •Структура ответного кода при определении информации «ти» (рис. 16)
- •Групповое занятие 1: Работа со-63 по функциональной схеме
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 16: Системы определения государственной принадлежности объектов.
- •Тема 16: Системы определения государственной принадлежности объектов
- •Лекция 1: Назначение систем определения государственной принадлежности целей
- •1. Общие сведения о системах определения государственной принадлежности.
- •2. Назначение изделий сро - 1п и срз - ш и их основные характеристики.
- •Групповое занятие 1: Принцип работы систем опознавания
- •1. Линии опознавания и режимы работы.
- •2. Принцип действия системы опознавания.
- •3. Форма запросных и ответных сигналов в различных
- •Общий вид запросного сигнала:
- •Групповое занятие 2: Работа сро по функциональной схеме
- •Групповое занятие 3: Работа срз по функциональной схеме
- •2. Работа канала формирования запросного сигнала по функциональной схеме.
- •3. Канал обработки ответного сигнала.
- •4. Сопряжение срз с бортовыми системами.
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 18: Бортовые системы радиоэлектронной борьбы.
- •Тема 18: Бортовые системы радиоэлектронной борьбе.
- •Лекция 1: Общие сведения о радиоэлектронной борьбе
- •17.1.1. Общая характеристика рэб
- •17.1.2. Виды и способы создания активных помех
- •17.1.3. Виды и способы создания пассивных помех
- •Групповое занятие 1: Бортовые системы радиоэлектронной борьбы
- •8. Методические указания по подготовке учебно-материального обеспечения и структуре занятия
- •1. Назначение и основные характеристики сзм. Принцип работы по структурной схеме.
- •1.1.1. Основные ттд
- •1.1.2. Принцип действия изделия сзм
- •1.1.3. Работа схемы автосброса
- •2. Назначение и основные ттх л006.
- •2.1. Л006 позволяет:
- •2.2. Основные ттх л006:
- •3. Блок схема
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 18: Бортовые системы радиоэлектронной борьбы.
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 19: Основы построения бортовых комплексов и бортовых комплексных систем.
- •Тема 19: Основы построения бортовых комплексов и бортовых комплексных систем.
- •Лекция 1: Краткие сведения о комплексах перехвата.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 20: Инженерно-авиационное обеспечение авиации Вооруженных Сил.
- •Тема 20: Инженерно-авиационное обеспечение авиации Вооруженных Сил
- •Часть 1 под ред. К. М. Шпилева Лекция 1: Организация инженерно-авиационной службы авиации вс.
- •Групповое занятие 1: Управление инженерно-авиационным обеспечением
- •Вводная часть.
- •Основная часть.
- •Заключительная часть.
- •Организация управления инженерно-авиационным обеспечением. Обязанности должностных лиц инженерно-авиационной службы.
- •Документация инженерно-авиационной службы.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 21: Организация технической эксплуатации авиационной техники.
- •Тема 21: Организация технической эксплуатации авиационной техники.
- •Лекция 1: Сущность технической эксплуатации авиационной техники.
- •Основные положения по организации работы
- •Особенности эксплуатации бортового рэо.
- •3 Меры безопасности при работе на авиационной технике.
- •Групповое занятие 1: Системы технической эксплуатации.
- •Ресурсы ат, виды, порядки их установления.
- •Закрепление и учет авиационной техники.
- •Организация охраны ат при выполнении на ней работ или полетов.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 22: Подготовка авиационной техники к полетам.
- •Тема 22: Подготовка авиационной техники к полетам.
- •Лекция 1: Подготовка авиационной техники и инженерно-технического состава к полетам.
- •I. Вводная часть.
- •II. Основная часть
- •III. Заключительная часть.
- •Виды подготовок ат и контроль ее технического состояния
- •2. Виды осмотров авиатехники и их назначение.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 23: Содержание авиационной техники в исправном состоянии.
- •Тема 23: Содержание авиационной техники в исправном состоянии
- •Лекция 1: Организация в частях ввс профилактических работ на ат.
- •Виды профилактических работ.
- •2. Регламентные работы на ат, назначение, содержание и периодичность выполнения.
- •Групповое занятие 1:
- •2. Организация технологического процесса при выполнении регламентных работ.
- •Установка прове-
- •Проверка агрегатов в
- •Назначение, организационная структура метрологической службы.
- •Метрологическое обеспечение частей и соединений.
- •Классификация средств контроля.
- •Организация проверки средств контроля.
- •Назначение паркового дня, периодичность выполнения.
- •Проведение паркового дня в частях.
- •Групповое занятии 4:
- •Целевые осмотры, назначение и содержание.
- •Сезонные работы и работы по хранению.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 24: Надежность авиационной техники и безопасность полетов.
- •Тема 24: Надежность авиационной техники и безопасность полетов.
- •Лекция 1: Основные понятия теории надежности.
- •Методические указания по подготовке к занятию
- •Методические указания по проведению занятия
- •II. Основная часть
- •III. Заключительная часть
- •1. Условия работы бортового рэо
- •2. Основные понятия теории надежности
- •3. Техническая диагностика рэо летательных аппаратов
- •Групповое занятие 1:
- •I. Вводная часть.
- •II. Основная часть
- •III. Заключительная часть
- •1. Доработки авиационной техники
- •2. Рекламация авиационной техники
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 25: Ремонт авиационной техники.
- •Тема 25: Ремонт авиационной техники
- •Лекция 1: Ремонт авиационной техники
- •I. Вводная часть.
- •II. Основная часть.
- •III. Заключительная часть.
- •1. Классификация видов ремонта авиационной техники
- •2. Организация выполнения войскового ремонта
- •Групповое занятие 1: Ремонт бортового рэо
- •2. Программы и методы поиска неисправностей рэо
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 26: Инженерно-авиационное обеспечение при ведении боевых действий.
3. Назначение, принцип работы арк, ттд
Для понимания основных принципов действия радиоприемника удобно воспользоваться его структурной схемой. Она представляет собой набор прямоугольников, каждый из которых обозначает функционально необходимый тракт приемника.
Рассмотрим структурные схемы радиоприемников, которые применяются в авиационном РЭО.
Детекторный радиоприемник

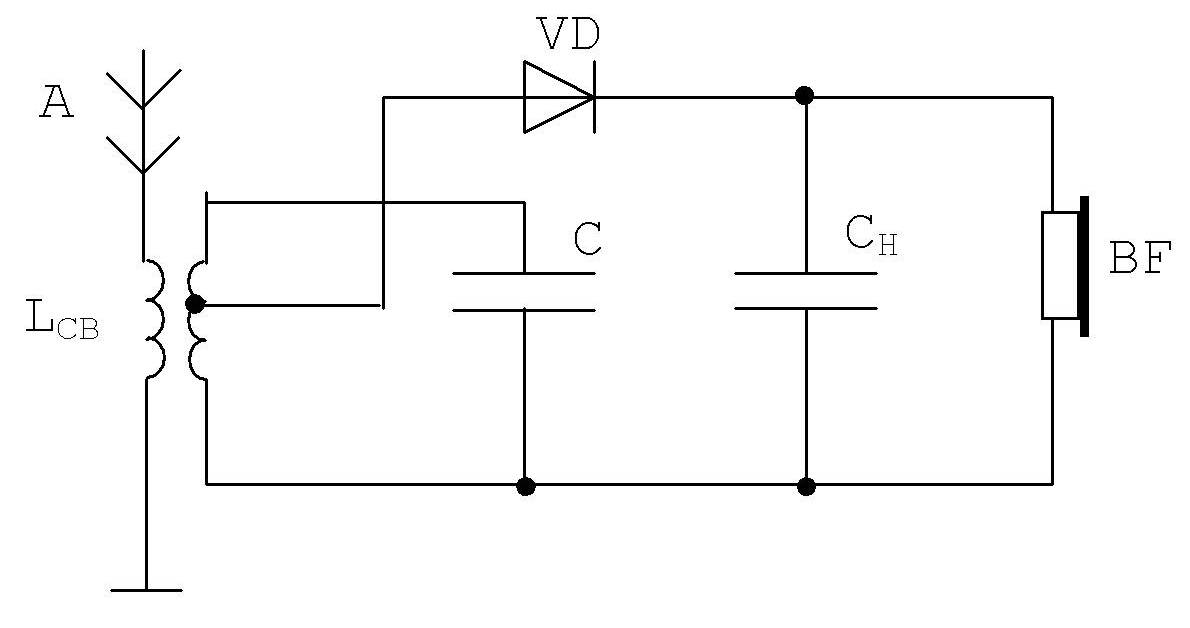

Принципиальная схема простейшего детекторного приемника ведена на Рисунке 2.5.
Рисунок 2.5
В детекторном приемнике принятый сигнал не усиливается, а сразу подвергается детектированию. В простейшем случае, представленном на рисунке 2.5, детекторный приемник содержит лишь избирательную систему: в данном случае параллельный колебательный контур С, настраиваемый на частоту сигнала; детектор для преобразования модулированного напряжения радиочастоты в напряжение звуковой частоты, оконечное устройство СН и телефон BF.

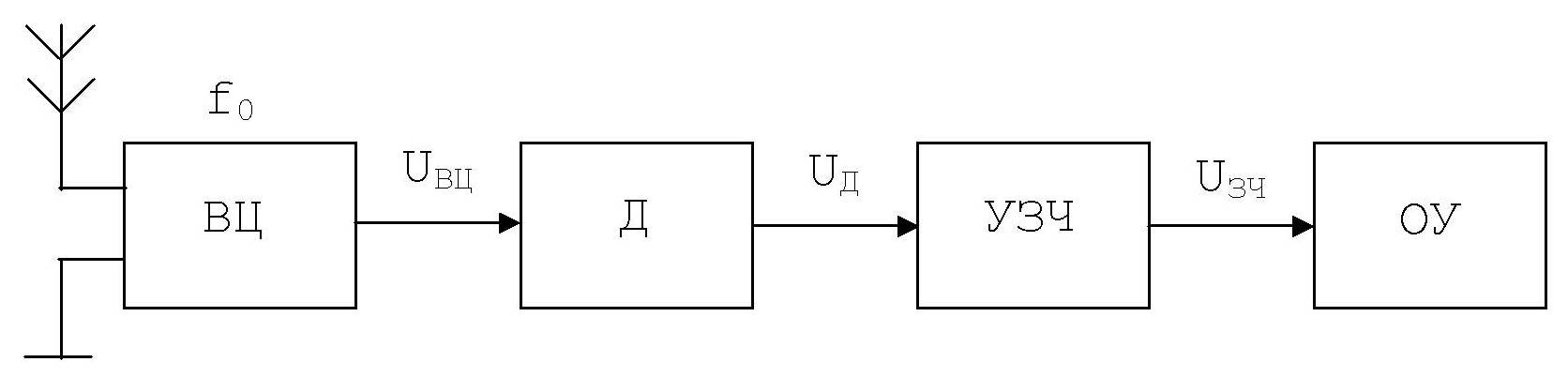

В общем случае, детекторный радиоприемник может содержать сложную избирательную систему и усилитель звуковой частоты или видеоусилитель. Схема такого радиоприемника приведена на рисунке 2.6:
Рисунок 2.6
Основным достоинством детекторного приемника является простота реализации. К его недостаткам относятся низкие чувствительность и избирательность. Несмотря на серьезные недостатки детекторные приемники в настоящее время применяются достаточно широко в тех случаях, когда имеют дело с сигналами достаточной мощности .или когда усиление на частоте принимаемого сигнала является сложной задачей.

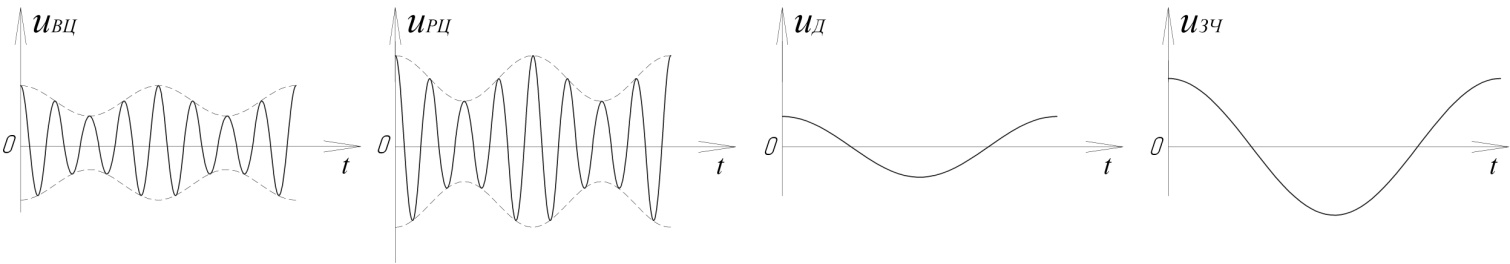

Рисунок 2.6.1
Радиоприемник прямого преобразования
Структурная схема такого приемника на Рисунке 2.7
Рисунок 2.7
Рисунок 2.7.1
Радиосигнал с выхода приемной антенны А поступает на входную цепь. Входная цепь - это одноконтурная и многоконтурная система.
Она согласует выход приемной антенны со входом усилителя радиочастоты, обеспечивает выделение полезного сигнала и предварительное ослабление радиопомех. Усилитель радиочастоты (УРЧ) усиливает полезные сигналы и осуществляет дальнейшее ослабление мешающих радиосигналов, т.е. повышает частотную и избирательность радиоприемника. Детектор преобразует высокочастотные (f0) модулированные колебания в колебания звуковой частоты - полезный сигнал Усилитель звуковой частоты (УЗЧ) усиливает их до уровня, необходимого для нормальной работы оконечного устройства.
В приемниках прямого преобразования в значительной степени устранены недостатки детекторных радиоприемников. Тем не менее, они также обладают довольно низкой чувствительностью, плохой избирательностью, неравномерным усилением по диапазону. Для получения высокой чувствительности в приемнике необходимо увеличивать усиление сигнала в каскадах УРЧ.
Некоторые качественные показатели могут быть улучшены путем применения регенерации и сверхрегенерации. Регенеративным называется
приемник, в одном их каскадов которого осуществляется регенерация, т.е. компенсация потерь в резонансной системе за счет положительной обратной связи. А сущность работы сверхрегенеративного приемника заключается в том, что глубина положительной обратной связи периодически меняется, за счет изменения крутизны активного прибора путем подачи на управляющий электрод колебаний специального генератора вспомогательной частоты.

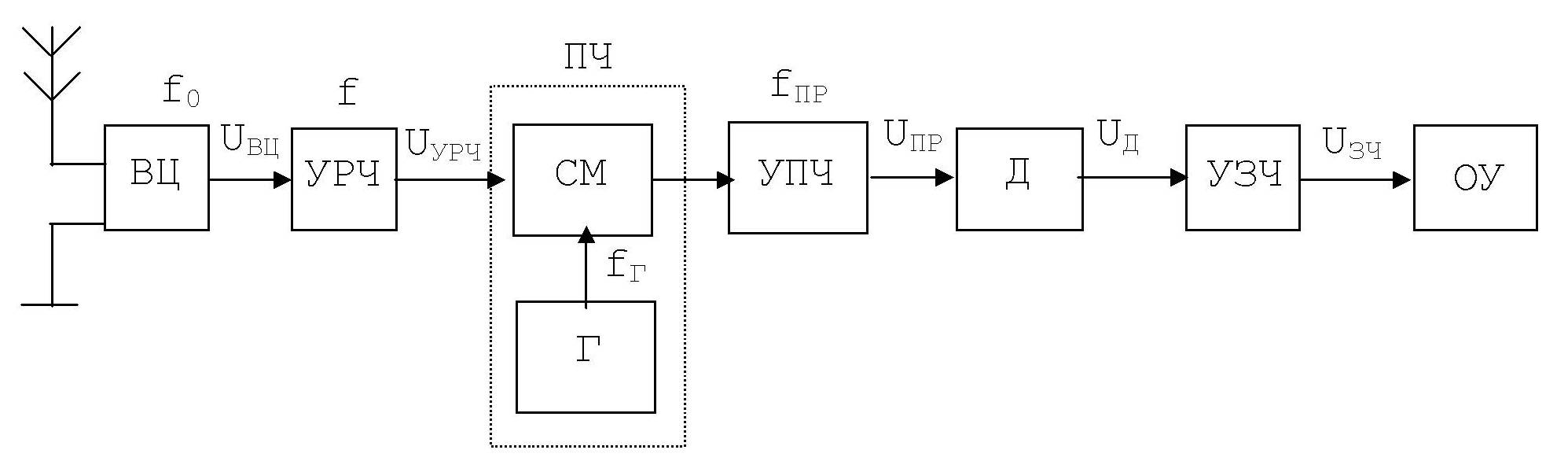

Супергетеродинная схема приемника обеспечивает получение высокой чувствительности, высокой избирательности и постоянства этих показателей по диапазону. Схема супергетеродинного приемника приведена на Рисунке 2.8.
Рисунок 2.8
Назначение ВЦ и УРЧ то же самое, что и в приемнике прямого усиления. Принципиальное отличие супергетеродинного радиоприемника от приемника прямого усиления заключается в том, что в его состав включены преобразователь частоты (ПЧ), включающий в себя смеситель и гетеродин, и усилитель промежуточной частоты (УПЧ). Наличие преобразователя частоты позволяет преобразовать принятый сигнал радиочастоты f0 в сигнал другой частоты, называемой промежуточной fПР. Переход на fПР происходит таким образом, чтобы полезная информация, заключенная в принятом радиосигнале, оставалась неискаженной. На промежуточной частоте осуществляется основное усиление сигнала и основная избирательность.
Гетеродин представляет собой автогенератор, который формирует напряжение с постоянной амплитудой и частотой fГ. Смеситель - это нелинейный элемент, имеющий два входа, на первый из которых поступает входной сигнал, с частотой f0 , а на второй - напряжение гетеродина с частотой fГ. С выхода смесителя снимается колебание, частота которого равняется разности частот f0 и fГ. Разностная частота fПР = f0 - fГ называется промежуточной частотой. Использование преобразования частоты позволяет вести основную обработку принятых сигналов на фиксированной промежуточной частоте. Промежуточная частота приемника не изменяется при его перестройке в диапазоне рабочих частот. Следовательно, избирательные системы УПЧ также не нуждаются в перестройке. Это, в свою очередь, дает возможность использовать в приемнике большое количество колебательных контуров, применять системы связанных контуров и фильтры сосредоточенной избирательности. За счет этого амплитудно-частотная характеристика супергетеродинного приемника может быть сделана весьма близкой к идеальной - прямоугольной. Высокая чувствительность приемника связана с применением фиксированной fПР. Так как промежуточная частота выбирается и не перестраивается, то УПЧ позволяет получить практически любое необходимое усиление. Усиление полезного сигнала осуществляется также УРЧ и УЗЧ. Это улучшает устойчивость работы каскадов, уменьшения паразитной обратной связи и, соответственно, опасности самовозбуждения.
К недостаткам супергетеродинного радиоприемника относятся: сложность его схемы, наличие специфических помех, называемых дополнительными или побочными каналами приема, и возможность возникновения интерференционных свойств. К побочным каналам приема относятся зеркальный или симметричный канал и канал промежуточной частоты. Но несмотря на недостатки эти приемники являются наиболее распространенным типом современных приемников самого различного назначения.
