- •Дисциплина: «Общие сведения о радиоэлектронном оборудовании самолетов,вертолетов и авиационных ракет».
- •Тема 1: «Назначение и состав авиационного радиоэлектронного оборудования».
- •Лекция 1: Назначение и состав авиационного радиоэлектронного оборудования
- •История развития авиационного рэо
- •2. Назначение, классификация рэо ла.
- •3. Основные ттд рэо летательных аппаратов
- •Дисциплина: «Общие сведения о радиоэлектронном оборудовании самолетов, вертолетов и авиационных ракет».
- •Тема 2: Основы построения авиационных радиотехнических устройств, бортовых комплексов и бортовых комплексных систем воздушных судов.
- •Тема 2: Основы построения авиационных радиотехнических устройств, бортовых комплексов и бортовых комплексных систем воздушных судов.
- •Лекция 2: Система авиационной радиосвязи
- •1.Назначение, состав, ттд рсо
- •2.Структурная схема командной радиостанции р-832
- •Рассмотрим основные параметры антенн
- •3. Структурная схема связной радиостанции р-864
- •Групповое занятие 1:
- •1. Общие сведения о рнс, их классификация
- •Классификация радиоприемных устройств
- •2 Принцип работы рсбн
- •3. Назначение, принцип работы арк, ттд
- •Детекторный радиоприемник
- •Радиоприемник прямого преобразования
- •Выводы:
- •Групповое занятие 2:
- •1.Принципы радиолокации
- •Классификация
- •2.Назначение, состав, ттх рло
- •2.3.3 Принципы построения радиопередатчиков
- •Дисциплина: «Комплексы и системы радиосвязи».
- •Тема 3: Командные радиостанции.
- •Тема 3: Командные радиостанции.
- •Лекция №1: Общие сведения о командных радиостанциях
- •3.1.1 Назначение, ттд радиостанций, устанавливаемых на ла
- •3.1.2 Комплект радиостанций р-832м и р-862
- •3.1.3 Структурная схема радиостанции р-862
- •Практическое занятие 1:
- •3.2.1 Передающий тракт радиостанции р-862
- •3.2.2 Приемный тракт радиостанции р-862
- •3.2.3 Система дистанционного управления
- •Групповое занятие №1: Синтезатор частоты
- •3.3.1 Блок опорной частоты
- •3.3.2 Высокочастотный делитель
- •3.3.3 Блок управления частотой (блок 1-2)
- •3.3.4 Фазовый детектор (блок 1-4)
- •Практические занятия №2: Принцип действия блоков передающего тракта.
- •3.4.1 Возбудитель
- •3.4.2 Схема фапч
- •Практические занятия №3: Настройка радиостанции р-862.
- •3.5.1 Настройка радиостанции на заданную частоту
- •3.5.2 Блок коммутации (Блок 1-11). Индикаторный блок (Блок-28)
- •3.5.3 Проверка работоспособности радиостанции
- •Групповое занятие №2: Аварийные радиосредства.
- •3.6.1 Назначение, ттд, структурная схема станции р-855ум
- •3.5.2 Назначение, ттд, структурная схема радиоприемник р-852
- •3.5.3 Назначение, структурная схема магнитофона мс-61
- •Групповое занятие №3: Переговорное устройство. Организация связи.
- •3.7.1 Назначение, ттд спу
- •3.7.2 Структурная схема спу
- •3.7.3 Организация радиосвязи в ввс
- •Дисциплина: «Комплексы и системы радиосвязи».
- •Тема 4: Связные радиостанции.
- •Тема №4: Связные радиостанции.
- •Лекция №1: Назначение, ттд, структурные схемы связных радиостанций
- •4.1.1 Назначение, ттд связных радиостанций
- •4.1.2 Комплект радиостанций р-864, р-836 и особенности конструктивного построения
- •4.1.3 Структурная схема радиостанции р-864
- •Групповые занятия №1: Работа приемного и передающего трактов радиостанции р-864 по функциональной схеме.
- •4.2.1 Работа приемного тракта по функциональной схеме
- •Работа передающего тракта по функциональной схеме
- •Групповые занятия №2: Синтезатор частоты радиостанции р-864.
- •4.3.1 Фазовая автоподстройка частоты
- •4.3.2 Принцип работы
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 13: Основы радиолокации.
- •Тема №5: Основы радиолокации.
- •Лекция 1: Радиолокация и области ее применения.
- •1. Радиолокация и области ее применения. Классификация радиолокационных целей.
- •2. Обнаружение радиосигналов. Методы радиолокационного обнаружения целей.
- •3. Методы измерения угловых координат цели.
- •Лекция 2: Основное уравнение радиолокации.
- •1. Вывод основного уравнения радиолокации и его анализ.
- •2. Методы измерения дальности до цели и скорости сближения с целью.
- •Групповое занятие 1: Структурная схема импульсной рлс.
- •1. Структурная схема импульсной рлс. Назначение элементов и принцип работы.
- •2. Антенный переключатель.
- •Лекция 3: Основные параметры рлс.
- •1. Основные параметры рлс и их выбор.
- •2. Методы обзора пространства.
- •3. Общие сведения о моноимпульсной рлс.
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 7: Радиовысотомеры.
- •Тема 6: Радиовысотомеры.
- •Лекция 1: Общие сведения о радиовысотомерах
- •I. История развития авиационного рэо
- •II. Назначение, классификация рэо ла.
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 5: Навигационные радиоэлектронные системы и устройства.
- •Тема 7: Навигационные радиоэлектронные системы и устройства.
- •Лекция 1: Навигационные радиоэлектронные системы и устройства.
- •5.1.1 Общие сведения о радионавигации.
- •5.1.2 Навигационные системы отсчета.
- •5.1.3 Способы решения навигационных задач
- •5.1.3 Комплексная обработка навигационной информации
- •Дисциплина: «Радиотехнические средства навигации, самолетовождения и посадки».
- •Тема 6: Радиокомпасы.
- •Тема 8: Радиокомпасы.
- •Лекция 1: Принцип радиопеленгации и работа арк.
- •6.1.1 Основные принципы и задачи радиопеленгования
- •6.1.2 Назначение, комплект, ттд радиокомпасов Назначение радиопеленгаторов
- •Комплект арк-19
- •Ттд радиокомпасов
- •6.1.3 Принцип работы радиокомпасов
- •Групповое занятие 1: Гониометрические системы.
- •6.2.1 Назначение гониометрических систем
- •6.2.2 Принцип работы гониометрической системы арк-19
- •6.2.3 Компенсация радиодевиации
- •Групповое занятие 2:
- •6.3.1 Назначение, принцип работы
- •6.5.2 Функциональная схема бсч
- •Работа измерительной части схемы
- •Работа исполнительной части схемы.
- •Групповое занятие 3: Радиокомпас арк-у2.
- •6.7.1 Назначение, ттд арк-у2
- •6.7.2 Работа радиокомпаса арк-у2 по структурной схеме
- •6.7.3 Боевое применение радиокомпаса
- •Практическое занятие 1: Работа арк-19 в режимах «Компас», «Антенна».
- •6.3.1 Назначение режима «Компас»
- •6.3.2 Взаимодействие каскадов по структурной схеме
- •6.3.1 Назначение, ттд арк-19 в режиме «Антенна» Назначение
- •Основные ттд
- •6.3.2 Структурная схема приемного устройства арк-19
- •2 Структурная схема арк-19 в режиме «Антенна»
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 12: Радиоэлектронные системы наведения самолётов в заданный район воздушного пространства.
- •Тема 13: Радиоэлектронные системы наведения самолётов в заданный район воздушного пространства.
- •Лекция 1: Система «Воздух 1м».
- •Групповое занятие 1: Радиолиния «Лазурь».
- •Методическую разработку составил старший преподаватель подполковник
- •Групповое занятие 2: Радиолиния «Бирюза».
- •Методическую разработку составил старший преподаватель подполковник
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 11: Радиотехнические системы ближней навигации и посадки.
- •Тема 14: Радиотехнические системы ближней навигации и посадки.
- •Лекция 12: Назначение, комплект ттд рсбн-6с.
- •1 Назначение, ттд и состав аппаратуры рсбн-6с
- •Комплект
- •2 Принцип действия рсбн-6с, взаимодействие с наземным оборудованием
- •Групповое занятие 17: Измерение дальности в системе рсбн.
- •1 Метод измерения дальности, применяемый в рсбн-6с
- •2 Работа рсбн-6с при измерении дальности по структурной схеме
- •Групповое занятие 18: Измерение азимута в системе рсбн.
- •1 Метод измерения азимута, применяемый в рсбн-6с
- •2 Работа рсбн-6с при измерении азимута по структурной схеме
- •Групповое занятие 19: Работа рсбн-6с в режиме «Возврат».
- •Работа системы рсбн-6с в режиме «Возврат»
- •Практическое занятие 9: Работа рсбн-6с в составе навигационно-пилотажного оборудования ла.
- •1 Работа рсбн-6с в составе навигационно-пилотажного комплекса ла
- •2 Режимы работы рсбн-6с
- •Практическое занятие 10: Работа рсбн-6с в режиме «Посадка».
- •1 Прохождение сигналов курсового и глиссадного маяков в трактах самолетной аппаратуры
- •2 Взаимодействие каскадов рсбн-6с в режиме «Посадка на запрограммированный аэродром»
- •Практическое занятие 11: Эксплуатация системы рсбн-6с.
- •1 Щиток управления
- •2 Щиток переключения каналов
- •3 Подготовка рсбн-6с к полетам
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 14: Прицельные радиолокационные станции.
- •Тема 1: Общие сведения о радиоэлектронном оборудовании самолетов, вертолетов и авиационных ракет.
- •Лекция 1: Назначение и состав рэо ла
- •Дисциплина: «Радиоэлектронные системы управления, наведения и целеуказания».
- •Тема 15: Самолетные ответчики.
- •Тема 15: Самолетные ответчики
- •Лекция 1: Самолетный ответчик со-63
- •Методические указания по структуре проведения занятия
- •Введение
- •Назначение ттд самолетного ответчика со-63
- •Тактико-технические данные
- •2. Принцип работы со-63
- •3. Взаимодействие самолетного ответчика с системами увд и рсп
- •Структура ответного кода при определении информации «ти» (рис. 16)
- •Групповое занятие 1: Работа со-63 по функциональной схеме
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 16: Системы определения государственной принадлежности объектов.
- •Тема 16: Системы определения государственной принадлежности объектов
- •Лекция 1: Назначение систем определения государственной принадлежности целей
- •1. Общие сведения о системах определения государственной принадлежности.
- •2. Назначение изделий сро - 1п и срз - ш и их основные характеристики.
- •Групповое занятие 1: Принцип работы систем опознавания
- •1. Линии опознавания и режимы работы.
- •2. Принцип действия системы опознавания.
- •3. Форма запросных и ответных сигналов в различных
- •Общий вид запросного сигнала:
- •Групповое занятие 2: Работа сро по функциональной схеме
- •Групповое занятие 3: Работа срз по функциональной схеме
- •2. Работа канала формирования запросного сигнала по функциональной схеме.
- •3. Канал обработки ответного сигнала.
- •4. Сопряжение срз с бортовыми системами.
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 18: Бортовые системы радиоэлектронной борьбы.
- •Тема 18: Бортовые системы радиоэлектронной борьбе.
- •Лекция 1: Общие сведения о радиоэлектронной борьбе
- •17.1.1. Общая характеристика рэб
- •17.1.2. Виды и способы создания активных помех
- •17.1.3. Виды и способы создания пассивных помех
- •Групповое занятие 1: Бортовые системы радиоэлектронной борьбы
- •8. Методические указания по подготовке учебно-материального обеспечения и структуре занятия
- •1. Назначение и основные характеристики сзм. Принцип работы по структурной схеме.
- •1.1.1. Основные ттд
- •1.1.2. Принцип действия изделия сзм
- •1.1.3. Работа схемы автосброса
- •2. Назначение и основные ттх л006.
- •2.1. Л006 позволяет:
- •2.2. Основные ттх л006:
- •3. Блок схема
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 18: Бортовые системы радиоэлектронной борьбы.
- •Дисциплина: «Системы радиолокационного опознавания, активного ответа, радиоэлектронной борьбы».
- •Тема 19: Основы построения бортовых комплексов и бортовых комплексных систем.
- •Тема 19: Основы построения бортовых комплексов и бортовых комплексных систем.
- •Лекция 1: Краткие сведения о комплексах перехвата.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 20: Инженерно-авиационное обеспечение авиации Вооруженных Сил.
- •Тема 20: Инженерно-авиационное обеспечение авиации Вооруженных Сил
- •Часть 1 под ред. К. М. Шпилева Лекция 1: Организация инженерно-авиационной службы авиации вс.
- •Групповое занятие 1: Управление инженерно-авиационным обеспечением
- •Вводная часть.
- •Основная часть.
- •Заключительная часть.
- •Организация управления инженерно-авиационным обеспечением. Обязанности должностных лиц инженерно-авиационной службы.
- •Документация инженерно-авиационной службы.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 21: Организация технической эксплуатации авиационной техники.
- •Тема 21: Организация технической эксплуатации авиационной техники.
- •Лекция 1: Сущность технической эксплуатации авиационной техники.
- •Основные положения по организации работы
- •Особенности эксплуатации бортового рэо.
- •3 Меры безопасности при работе на авиационной технике.
- •Групповое занятие 1: Системы технической эксплуатации.
- •Ресурсы ат, виды, порядки их установления.
- •Закрепление и учет авиационной техники.
- •Организация охраны ат при выполнении на ней работ или полетов.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 22: Подготовка авиационной техники к полетам.
- •Тема 22: Подготовка авиационной техники к полетам.
- •Лекция 1: Подготовка авиационной техники и инженерно-технического состава к полетам.
- •I. Вводная часть.
- •II. Основная часть
- •III. Заключительная часть.
- •Виды подготовок ат и контроль ее технического состояния
- •2. Виды осмотров авиатехники и их назначение.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 23: Содержание авиационной техники в исправном состоянии.
- •Тема 23: Содержание авиационной техники в исправном состоянии
- •Лекция 1: Организация в частях ввс профилактических работ на ат.
- •Виды профилактических работ.
- •2. Регламентные работы на ат, назначение, содержание и периодичность выполнения.
- •Групповое занятие 1:
- •2. Организация технологического процесса при выполнении регламентных работ.
- •Установка прове-
- •Проверка агрегатов в
- •Назначение, организационная структура метрологической службы.
- •Метрологическое обеспечение частей и соединений.
- •Классификация средств контроля.
- •Организация проверки средств контроля.
- •Назначение паркового дня, периодичность выполнения.
- •Проведение паркового дня в частях.
- •Групповое занятии 4:
- •Целевые осмотры, назначение и содержание.
- •Сезонные работы и работы по хранению.
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 24: Надежность авиационной техники и безопасность полетов.
- •Тема 24: Надежность авиационной техники и безопасность полетов.
- •Лекция 1: Основные понятия теории надежности.
- •Методические указания по подготовке к занятию
- •Методические указания по проведению занятия
- •II. Основная часть
- •III. Заключительная часть
- •1. Условия работы бортового рэо
- •2. Основные понятия теории надежности
- •3. Техническая диагностика рэо летательных аппаратов
- •Групповое занятие 1:
- •I. Вводная часть.
- •II. Основная часть
- •III. Заключительная часть
- •1. Доработки авиационной техники
- •2. Рекламация авиационной техники
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 25: Ремонт авиационной техники.
- •Тема 25: Ремонт авиационной техники
- •Лекция 1: Ремонт авиационной техники
- •I. Вводная часть.
- •II. Основная часть.
- •III. Заключительная часть.
- •1. Классификация видов ремонта авиационной техники
- •2. Организация выполнения войскового ремонта
- •Групповое занятие 1: Ремонт бортового рэо
- •2. Программы и методы поиска неисправностей рэо
- •Дисциплина: «Техническая эксплуатация и ремонт авиационной техники».
- •Тема 26: Инженерно-авиационное обеспечение при ведении боевых действий.
Тактико-технические данные
Ответчик СО-63 может эксплуатироваться в условиях:
Температуры окружающей среды от -50°С до +60°С;
Относительной влажности до 95-98%;
Атмосферного давления 90 мм. рт. ст. (15000 м);
Вибрационных нагрузок с ускорением до 5g в диапазоне частот 10-200 Гц;
Ударных нагрузок до 6g
Как правило блок СО-63 устанавливается в герметизированных отсеках самолета. При этом гарантируется следующие параметры аппаратуры:
1. Дальность действия
а) с диспетчерским и обзорным (ОРЛ) РЛС (ДРЛ) - 200-400 км
б) с посадочным РЛС (ПРЛ) - до 60 км
2. В режиме УВД а) работа с ДРЛ
- частота приемника 837,5 ± 2,5 МГц
- чувствительность приемника 84±9 Дб/Вт
- ширина полосы пропускания не <5 Мгц
- динамический диапазон приемника 30 Дб/Вт
- подавление боковых лепестков по запросу- трехимпульсное
- код запроса номера - 9.4 мкс; код запроса высоты - 14.0 мкс
- частота передатчика 730 Мгц, 740 Мгц, 750 Мгц, 1090 Мгц (рабочие волны I, II, III, V)
- мощность передатчика 0,2 — 1,0 квт
- стабильность частоты передатчика ±1,8 Мгц
- длительность импульсов передатчика 0,6÷1,0 мкс
- координатные коды ответа 11 мкс, 14 мкс
- координатный код индивидуального опознавания - 6 мкс
- объем передаваемой информации в режиме УВД при запросе кодом.
- 9.4 мкс - 100000 номеров 14 мкс - высота от 0 до 30000 м (с градацией 10 м)
- остаток топлива 12 разовых сообщений
- точность преобразования текущего значения высоты в коде не хуже ±5 градаций
- скорость отработки высоты не < 200 м/с
3. В режиме РСП
частота приемника 9370+100 Мгц
чувствительность приемника не < 62 Дб/Вт
динамический диапазон приемника 30 Дб/Вт
подавление боковых лепестков по запросу
3-химпульсное
коды запросов -5,4 мкс, 9,4 мкс, 14 мкс - коды ответа 9 мкс. 14 мкс, 11 мкс
4.Режим "Знак"
- в режиме П-35 запрос одиночным импульсом 3-х импульсным кодом 4+0,5 мкс
- в режимах РСП и УВД на запрос любым их кодов в данных режимах ответ кодом 6 мкс,
- информационный код отсутствует.
- выдержка режима "Знак" после снятия управляющего напряжения 10-30 сек в режиме
УВД
Ограничение частоты следования ответных сигналов 1500-2100 ответов/сек
Потребляемая мощность:
по сети 115В 400 Гц не более 105 ВА
по сети 36 В 400 Гц не более 20 ВА
по сети +27 В±10% не более 50 Вт
Время включения шифратора 25-100 с
Вес комплекта ответчика СО-63 (без АФС)- 24 кг
2. Принцип работы со-63
Самолетный ответчик СО-63 имеет следующие режимы работы:
1. Режим РСП предназначен для работы в системе посадки.
Производится запрос 2-х импульсными интервальными кодами с временной расстановкой 5,4;9,4;14мкс
Ответ 2-х импульсным кодом с временной расстановкой соответственно 9,0;14;11 мкс
Режим УВД предназначен для работы в системе управления воздушным движением. Аналогичен режиму РСП, но ответный сигнал дополнительно с координатным кодом содержит коды, несущие информацию о бортовом номере или высоте полета и запасе топлива (информационные коды)
Режим П-35 предназначен для работы с РЛС обзора (ОРЛ) Запрос одиночным импульсом.
Ответ 2-х импульсным интервальным кодом с временной расстановкой 4 мкс по волне II диапазона
4. Режим 023М предназначен для совместной работы ответчика СО-63 с аппаратурой 023М в качестве резервного передающего канала ответа аппаратуры 023М
Частота передатчика, мощность, стабильность частоты и длительность ВЧ импульса те же, что в режиме УВД.
Амплитуда импульса внешнего запуска не менее 5В.
При этом приемник СО-63 запирается, а его передачи запускается кодовым сигналам от «О23М».
5. Режим «Знак» предназначен для опознавания нужного объект из группы. Осуществляется подачей управляющего напряжения +27В знак, при этом в режиме РПС и УВД, в ответном координатном коде изменятся временная расстановка кодовых импульсов, для всех запросных кодов временная расстановка импульсов ответного кода равна 6 мкс. Кроме того, в режиме УВД отключаются информационные коды.
В режиме П - 35 переход в «знак» характеризуется добавлением к ответному сигналу третьего импульса через интервала 4 мкс.
Обеспечивается автоматическая выдержка времени действия режима «знак» в течение 10-30 сек после подачи сигнала +27В - нажатия кнопки «знак» на пульте управления.
6. Режим «Контроль» предназначен для оперативной проверки работоспособности всего комплекта аппаратуры ответчика. Переключение режимов работы производится подачей управляющего напряжения +27В на соответствующие входы блока при нажатии кнопки «Контроль».

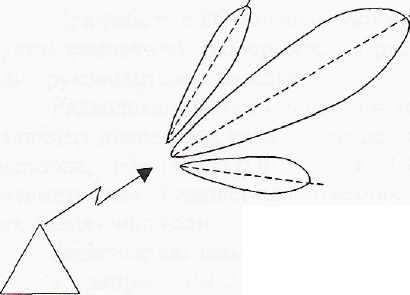

Понятие о подавлении боковых лепестков диаграммы направленности наземных
РЛС.
В
следствии ограниченности горизонтальных
размеров антенны, влияния отражения
от местных
предметов, и т.п. диаграмма направленности
наземных радиолокаторов в горизонтальной
плоскости неизбежно имеет боковые
лепестки, мощность которых достаточна
д
ля
запроса ответчиков самолетов, находящихся
на
значительном расстоянии от станции.
Влияние боковых
лепестков приводит к появлению
добавочных
отметок под ложными азимутами, а также
к ненужной загрузке бортовых ответчиков.
Борьба
с влиянием боковых лепестков производится
как по линии запроса, так по линии
ответа.
Подавление запроса ответчика боковыми лепестками основано на искусственном снижении усиления ПРМ канала ответчика в момент приема сигнала в направлении бокового лепестка антенны радиолокатора.

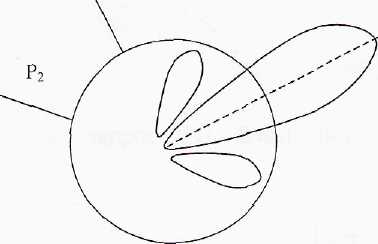

Для этой цели используется трехимпульсная система подавления. Для обеспечения подавления боковых лепестков по запросу наземный радиолокатор должен иметь два передатчика или СВЧ переключатель антенн. При трехимпульсной системе подавления к двум импульсам запросного кода (Р1, РЗ) излучаемых направленной системой радиолокатора, добавляется третий импульс Р2 (импульс подавления), который отстает на 2 мкс в режиме УВД и опережает на 2,7 мкс в режиме РСП первый импульс кода и излучается отдельной всенаправленной антенной.
Принцип подавления основан на амплитудном сравнении импульсов кода и импульсов подавления. В случае приема запросного кода в направлении бокового лепестка, когда импульс подавления по амплитуде превышает импульсы запросного кода, происходит запирание входа ответчика.
