3.8. Коробка передач Призначення
Слугує для змінювання в широкому діапазоні величини та напряму передачі крутного моменту на ведучих колесах відповідно до сил зовнішнього опору руху і швидкості руху автомобіля, забезпечення довготривалого виключення передачі крутного моменту, при працюючому на холостих обертах двигуну та найбільш оптимальне використання тягово-швидкісних властивостей автомобіля при заданій характеристиці двигуна.
Вимоги
- забезпечення оптимальних тягово-швидкісних властивостей автомобіля.
- наявність систем автоматизованого керування та контроля за роботою, відповідно до сил зовнішнього опору руху.
- комфортність керування.
- відповідність передаточних чисел тим, що визначені при тяговому розрахунку автомобіля.
- відсутність додаткових навантажень, обумовлених перемиканням передач.
Класифікіція:
- За характером зміни крутного моменту: ступінчаті, безступінчаті, комбіновані.
- За способом керування: безпосереднє та дистанційне, неавтоматичне, автоматизоване, автоматичне мікропроцесорне, комбіноване з непослідовним або послідовним (секвентальні коробки передач) переключанням передач.
- За розміщенням в корпусі коробки передач головної передачі, диференціалу, подільника, електродвигунів-генераторів, демультиплікатора або без.
- За конструкцією:
1. З нерухомими осями: дво, три, багатовальні;
2. З рухомими осями: планетарні, фрикційні, комбіновані.
- За способом передачі крутного моменту: механічні, гідравлічні, комбіновані.
3.8.1. Ступінчаті коробки передач

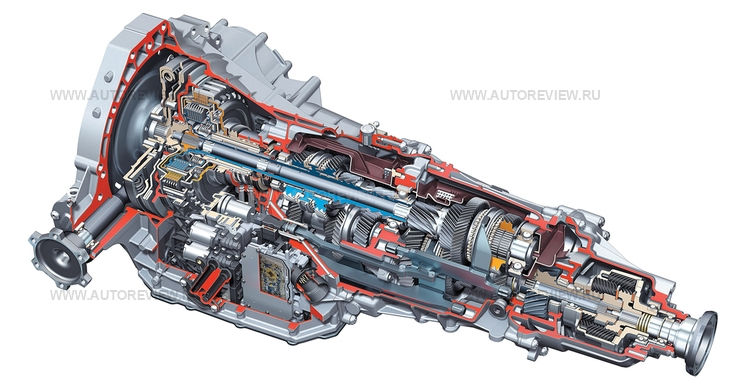

Рис. 3.8.1. Модульний блок з автоматичним керуванням механічної ступінчатої трансмісії повноприводного автомобіля Ауді А6 з подвійним зчепленням та розміщенням у модульному блоку (корпусі коробки передач) коробки передач, головної передачі, приводу передніх коліс, міжосьового та міжколісного диференціалів
Класифікація ступінчатих коробок передач
- За числом ступенів: три, чотири, п’яти та багатоступеневі з подільником, демультиплікатором, або без.
- За типом зубчастого зачеплення: з введенням зубчатих коліс в зачеплення та з постійним зачепленням зубчатих коліс.
- За способом перемикання передач (з’єднання ведучого та веденого валів):
А). З використанням синхронізаторів.
Б). З вмиканням передач шляхом використання муфт.
В). З використанням зубчатих кареток.
Г). З використанням датчиків та систем визначення і синхронізації кутових швидкостей шестерні та веденого вала.
- За конструктивною схемою:
1. З нерухомими осями – дво, три, багатовальні;
2. З рухомими осями – планетарні, комбіновані .
- За способом керування:
А). Неавтоматичне.
Б). Напівавтоматичне.
В). Автоматичне на основі мікропроцесорної техніки.
Г). Дистанційне або безпосереднє керування.
Д). З непослідовним або послідовним переключанням передач.
