Конструкція модульного блоку
Подільник, два планетарних редуктора, два електродвигуни, одна блокувальна муфта водила дугого планетарного редуктора з сонячними шестірнями редукторів та гальмом епіциклічної шестірні другого планетарного редуктора.
Планетарний механізм має три ступеня свободи і його кутові швидкості відображені на схемі праворуч.
З 2003 року схема застосовувалась фірмою GM в автобусах з двома режимами регулювання передаточних чисел:
Режим руху з розподілом потужності двигуна внутрішнього згоряння на вході у трансмісію (режим EVT1)
Режим руху зі складним розподілом потужності двигуна внутрішнього згоряння (режим EVT2).
Принцип дії
При розганянні включається гальмо епіциклічної шестірні другого планетарного ряду 4 та подається струм до електродвигуна В. Електродвигун А вільно обертається. При певних швидкостях запускається двигун внутрішнього згоряння та розділяється його силовий потік. Електродвигун А переводиться у режим роботи генератора. При розганянні з використанням енергії тільки двигуна внутрішнього згоряння його потужність розділяється подільником на два потоки. Включається гальмо епіциклічної шестірні другого планетарного ряду 4 і змінюється частота обертання сонячних шестірен першого та другого планетарних редукторів 3 (електродвигун В). Тоді по схемі кутова швидкість обертання веденої ланки Х буде пересуватися від точки А до точки В. При цьому частота обертання сонячної шестірні подільника та епіциклічної шестірні першого планетарного редуктора 5 (електродвигуна А) зменшується від позитивного значення від точки А до негативного значення точки В.
При досягненні точки В двигун переходить на режим складного розподілу потужності (EVT2). При цьому гальмо епіциклічної шестірні другого планетарного ряду 4 виключається і включається блокувальна муфта 8 водила подільника, водила першого планетарного редуктора з водилом другого планетарного редуктора. Подальше збільшення швидкості руху автомобіля проходить за рахунок зменшення частоти обертання сонячних шестірен першого та другого планетарних редукторів 3 (електродвигун В) при одночасному збільшенню частоти обертання сонячної шестерні подільника та епіциклічної шестірні першого планетарного редуктора 5 (електродвигун А). Пересування робочої точки відбувається від точки В до точки С.

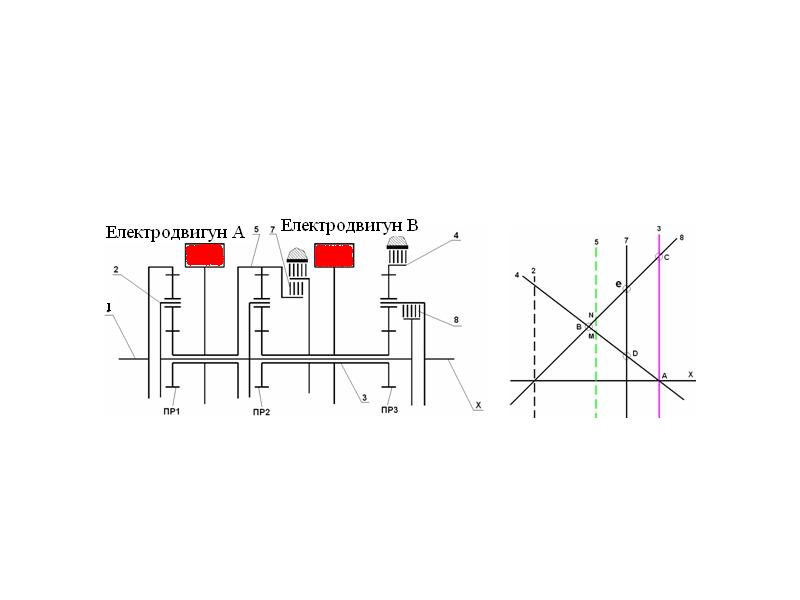

Рис. 3.4.27. Схема модульного блоку електромеханічної трансмісії автобусів GM та автомобілів GMC Yukon и Chevrolet Tahoe
Конструкція модульного блоку
Подільник, два планетарних редуктори та електродвигуни, блокувальна муфта епіциклічної шестірні першого планетарного редуктора та сонячних шестірен першого та другого планетарних редукторів, блокувальна муфта сонячних шестірен першого та другого планетарних редукторів та водила другого планетарного редуктора, гальмо сонячних шестірен першого та другого планетарних редукторів, гальмо епіциклічної шестірні другого планетарного редуктора.
Подальший розвиток дворежимна трансмісія отримала за рахунок додаткового встановлення гальма сонячних шестірен першого та другого планетарних редукторів 3 та блокувальної муфти епіциклічної шестірні першого планетарного редуктора та сонячних шестірен першого та другого планетарних редукторів 7. Додаткові елементи дозволили разом з гальмом епіциклічної шестірні другого планетарного редуктора 4 та блокувальної муфти водила подільника та водила другого планетарного редуктора 8 отримати чотири передачі уперед з фіксованими передаточними числами. На плані кутових швидкостей позначені точками D, B, е і C.
Таким чином новий модульний блок дозволяє використати крім двух режимів роботи з двома способами розподілу потужності двигуна внутрішнього згоряння попередньої схеми, ще отримати чотири передачі уперед з фіксованими передаточними числами, що дає змогу знизити витрати палива, покращити коефіцієнт корисної дії трансмісії, використовувати кінетичну енергію гальмування для зарядки акумуляторних батарей і на невеликих швидкостях рухатись на енергії акумуляторів. Схема особливо ефективна при руху автомобіля з великим прискоренням, під уклін та у режимі буксирування.
