Конструкція модульного блоку
Два планетарних редуктора. Один електродвигун. Два гальма. Дві блокувальні муфти.
С1 – фрикційне зчеплення ведучого вала з водилом першого планетарного редуктора.
С2 – фрикційне зчеплення з епіциклічною шестірнею другого планетарного редуктора.
В1 - стрічкове гальмо епіциклічної шестірні другого планетарного редуктора.
В2 – стрічкове гальмо сонячних шестірен першого та другого планетарних редукторів.
ПР1 – перший планетарний редуктор.
ПР2 – другий планетарний редуктор.
Аналогічний планетарний механізм, використовується в багатьох 3-х и 4-х швидкісних автоматичних трансмісіях.
Ця кінематична схема електромеханічної трансмісії дозволяє реалізувати тринадцять режимів роботи:
один режим руху з використанням тільки електродвигуна (М);
три режими руху при сумісній роботі двигуна внутрішнього згоряння та электродвигуна (Р);
один режим безступінчатого регулювання передаточного відношення трансмісії та зарядки акумуляторних батарей (CVT);
чотири режими руху тільки за рахунок енергії двигуна внутрішнього згоряння;
чотири режими з регенерацією кінетичної енергії гальмування (R).
Принцип дії
Для отримання доступних тринадцати режимів работи електромеханічної трансмісії, наведених у таблиці, використовуються різноманітні комбінації включання чотирьох фрикційних елементів керування і режимів роботи електродвигуна, працюючого як в режимі електродвигуна, так і генератора.
Режими роботи модульного блоку електромеханічної трансмісії наведені у таблиці 3.3.
Таблиця 3.3
Режими роботи модульного блоку електромеханічної трансмісії
Режим роботи |
Стан фрикційних елементів керування |
Режим роботи електродвигуна - генератора |
|||
С1 |
С2 |
В1 |
В2 |
||
Електродвигун (М) |
|
|
Х |
|
Електродвигун |
Потужність 1 (Р1) |
Х |
|
Х |
|
Електродвигун |
Потужність 2 (Р2) |
|
Х |
|
|
Електродвигун |
Потужність 3 (Р3) |
Х |
Х |
|
|
Електродвигун |
CVT |
Х |
|
|
|
Генератор |
ДВЗ 1 (Е1) |
Х |
|
Х |
|
Вільно обертається |
ДВЗ 2 (Е2) |
|
Х |
|
Х |
Нерухомий |
ДВЗ 3 (Е3) |
Х |
Х |
|
|
Вільно обертається |
ДВЗ 4 (Е4) |
Х |
|
|
Х |
Нерухомий |
Регенераторний 1 (R1) |
Х |
|
Х |
|
Генератор |
Регенераторний 2 (R2) |
|
Х |
|
|
Генератор |
Регенераторний 3 (R3) |
Х |
Х |
|
|
Генератор |
Регенераторний 4 (R4) |
|
|
Х |
|
Генератор |
В режимі М рух транспортного засобу забезпечується тільки за рахунок электродвигуна. У цьому режимі забезпечується початок руху транспортного засобу уперед та назад, а також рух з невеликими швидкостями у міському режимі.

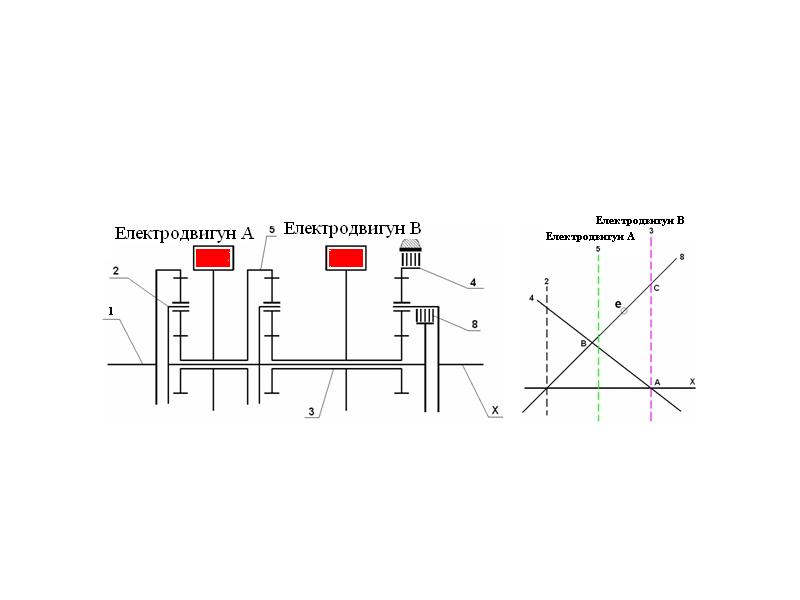

Рис. 3.4.26. Схема модульного блоку електромеханічної трансмісії автобусів GM:
1 – ведуча епіциклічна шестірня подільника; 2 – водило подільника; 3 – сонячні шестірні першого та другого планетарних редукторів; 4 – гальмо епіциклічної шестірні другого планетарного редуктора; 5 – епіциклічна шестірня першого планетарного редуктора; 8 – блокувальна муфта водила подільника та водила другого планетарного редуктора.
