- •Тверской государственный технический университет
- •Е.А. Панкратов, н.Ю. Старовойтова
- •Химия и физика полимеров
- •Часть 1
- •Химия и физика полимеров
- •Часть I
- •Учебное пособие
- •170026, Г. Тверь, наб. А. Никитина, 22
- •Список условных сокращений
- •Введение в специальность
- •Основные понятия и определения
- •1.2. Молекулярная масса и молекулярно-массовое распределение
- •1.3. Важнейшие свойства полимерных веществ
- •1.4. Классификация полимеров
- •1.5. Номенклатура полимеров
- •Основные принципы номенклатуры регулярных линейных однотяжных органических полимеров
- •Основные принципы номенклатуры сополимеров
- •2. Синтез полимеров: поликонденсация
- •Основы теории поликонденсации
- •Характеристика процесса
- •Функциональность мономера
- •Классификация поликонденсационных процессов
- •Гомо- и гетерополиконденсация
- •Типы химических реакций, используемых при поликонденсации
- •И типы полимеров, образующихся при поликонденсации
- •Возможность образования низкомолекулярных гетероциклических соединений при поликонденсации
- •Равновесная поликонденсация
- •Особенности равновесной поликонденсации
- •Начало роста цепи
- •Процесс роста цепи
- •Остановка роста цепи
- •1. Наличие в системе выделяющегося низкомолекулярного продукта реакции и установление равновесия между прямой и обратной реакциями.
- •Механизмы реакций равновесной поликонденсации
- •Кинетика равновесной поликонденсации
- •Неравновесная поликонденсация
- •Особенности неравновесной поликонденсации
- •Кинетика неравновесной поликонденсации
- •Способы проведения поликонденсации
- •Поликонденсация в твердой фазе, расплаве, растворе
- •Поликонденсация в эмульсии
- •Межфазная поликонденсация
- •Трехмерная поликонденсация
- •Совместная поликонденсация
- •3. Синтез полимеров: полимеризация
- •3.1. Основы теории полимеризации
- •Характеристика процесса
- •Цепные и ступенчатые реакции полимеризации
- •Термодинамика полимеризации
- •Миграционная полимеризация
- •3.3. Радикальная полимеризация
- •3.3.1. Характеристика радикальных процессов
- •Мономеры
- •Инициирование
- •Рост цепи
- •Обрыв цепи
- •Кинетический анализ радикальной полимеризации Вывод общего кинетического уравнения радикальной полимеризации
- •Типичная кинетическая кривая радикальной полимеризации
- •Ингибиторы и замедлители радикальной полимеризации
- •Влияние различных факторов на скорость полимеризации и молекулярную массу полимера
- •Методы проведения полимеризации
- •Полимеризация в массе мономера
- •Полимеризация в растворителе
- •Полимеризация в суспензии
- •Эмульсионная полимеризация
- •Радикальная сополимеризация
- •Характеристика процесса
- •Уравнение состава сополимера
- •Константы сополимеризации, их физический смысл
- •Ионная полимеризация
- •Характеристика ионных процессов
- •Активные центры ионной полимеризации
- •Катионная полимеризация
- •Инициаторы катионной полимеризации
- •Реакционная способность мономеров
- •Механизм катионной полимеризации
- •Анионная полимеризация
- •Механизм действия анионных инициаторов. В зависимости от типа взаимодействий можно выделить 2 механизма инициирования анионной поликонденсации.
- •Ионно-координационная полимеризация
- •Алфиновые катализаторы
- •Катализаторы Циглера-Натта
- •Оксидные катализаторы
- •Ионная сополимеризация
- •4. Химические превращения
- •Особенности химических реакций полимеров
- •Полимераналогичные превращения
- •Реакции, приводящие к увеличению молекулярной массы
- •Реакции, приводящие к уменьшению молекулярной массы
- •Старение полимеров
- •Библиографический список
Поликонденсация в твердой фазе, расплаве, растворе
Поликонденсация в твердой фазе проводится при температурах меньше температуры плавления мономеров и полимера на 5-10 °С. Такой способ ПК применяется для мономеров, разлагающихся при плавлении. Реакция автокаталитична (ее скорость растет со временем). Скорость реакции зависит от величины кристаллов мономера и возрастает с ростом размера кристаллов.
Поликонденсация в расплаве широко распространена. Проводится, если полимер и мономеры устойчивы при температуре плавления полимера (~200°С). Для предотвращения окисления мономеров и термоокислительной деструкции полимера процесс проводят в токе инертного газа (азота). Завершающую стадию проводят под вакуумом, чтобы облегчить удаление низкомолекулярных продуктов реакции. Достоинства: простота технологической схемы процесса, возможность применения мономеров с пониженной реакционной способностью. Недостатки: необходимость использования мономеров, устойчивых при высоких температурах; трудность создания и поддержания высокой температуры реакции.
Поликонденсация в растворе – способ проведения процесса, при котором мономеры находятся в жидкой фазе в растворенном состоянии. При этом образующийся полимер может быть полностью растворим, частично или совсем нерастворим в реакционной среде. Примеры: наиболее распространены полиэтерификация и полиамидирование из дикарбоновых кислот, диолов или диаминов (равновесная ПК). Достоинства: может использоваться для мономеров, разлагающихся при плавлении (т.к. процесс осуществляется в мягких, легко контролируемых условиях). Недостатки: необходимость регенерации растворителя, использования полимера только в виде раствора (лака), или введение дополнительной стадии выделения полимера.
Поликонденсация в эмульсии
Процесс эмульсионной поликонденсации протекает в двухфазных жидких системах, при этом основная реакция образования полимера протекает полностью в объеме одной из фаз, т.е. практически в кинетической области (а не в диффузионной, как межфазная ПК), а реакция нейтрализации низкомолекулярного продукта протекает в другой фазе. Таким образом, лимитирующей стадией процесса является химическая реакция образования макромолекул (процессы массопереноса и диффузии протекают быстрее химической реакции).
Эмульсионная ПК идет в присутствии эмульгаторов, которые увеличивают поверхность контакта фаз и, следовательно, положительно влияют на протекание процесса. При этом растет скорость диффузии исходных компонентов в сферу реакции. В качестве эмульгаторов применяют катионные, анионные или нейтральные ПАВ.
Наиболее удобны для проведения эмульсионной ПК эмульсии органических жидкостей в воде. Основную реакцию, как правило, проводят в органической фазе эмульсии.
Достоинства эмульсионной ПК: реакционная фаза отделена от атмосферы, что исключает побочные реакции окисления; значительно облегчены перемешивание и теплообмен; образуется полимер с высокой молекулярной массой.
Недостатки эмульсионной ПК: трудность подбора растворителя; трудность отделения полимера от эмульгатора; эмульгатор может содержать примеси, играющие роль монофункциональных соединений и способствующие остановке процесса поликонденсации; побочные реакции (образование циклов, гидролиз исходных реагентов); необходимость регенерации и очистки растворителя.

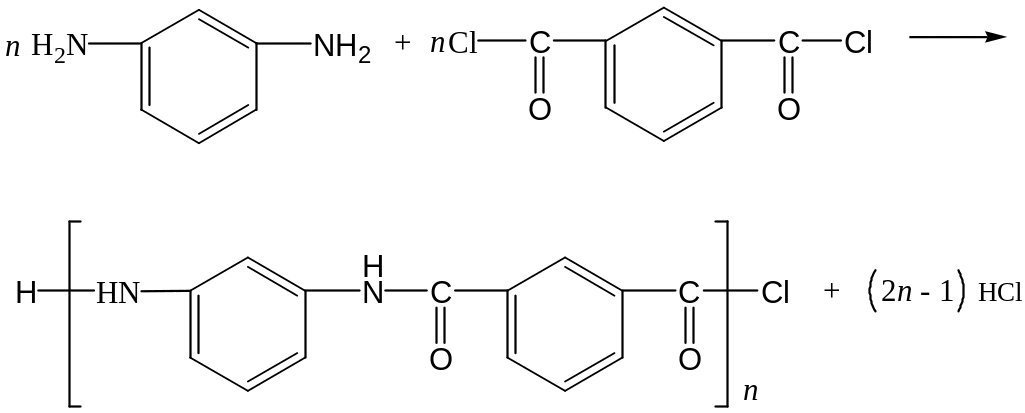

В качестве примера приведем получение фенилона.
В ходе реакции выделяется хлороводород, ее акцептором служит карбонат натрия:
Na2CO3 + 2HCl → 2NaCl + CO2 + H2O
Образование фенилона возможно в следующих условиях:

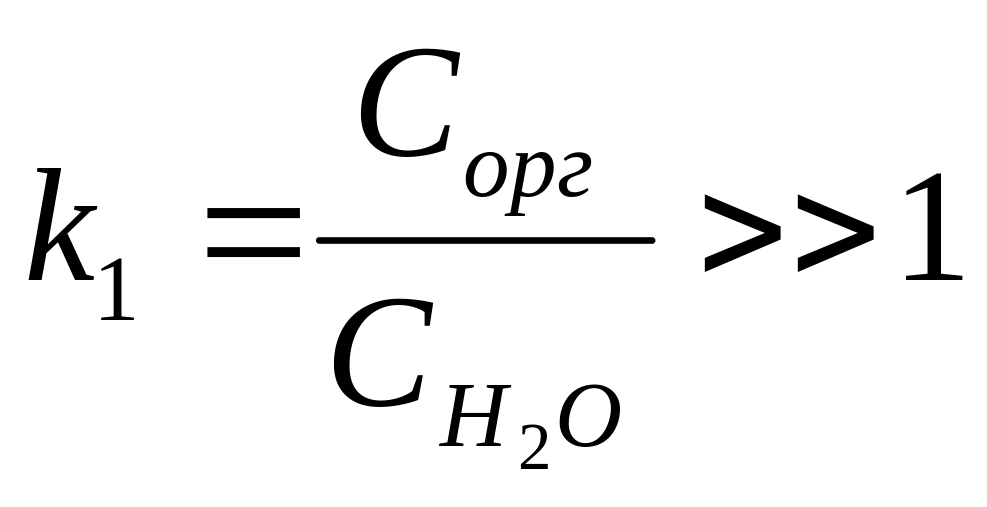

коэффициент распределения диамина в двухфазной системе
;

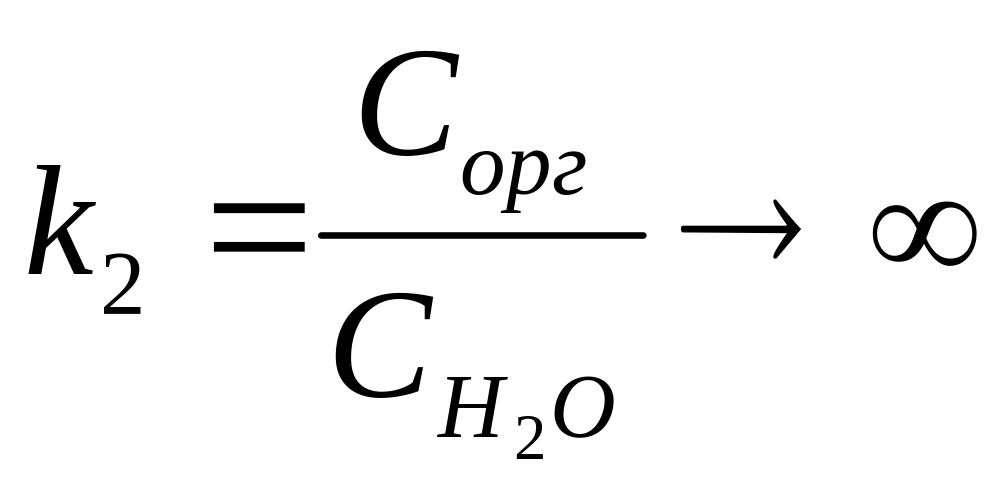

коэффициент распределения дихлорангидрида
;

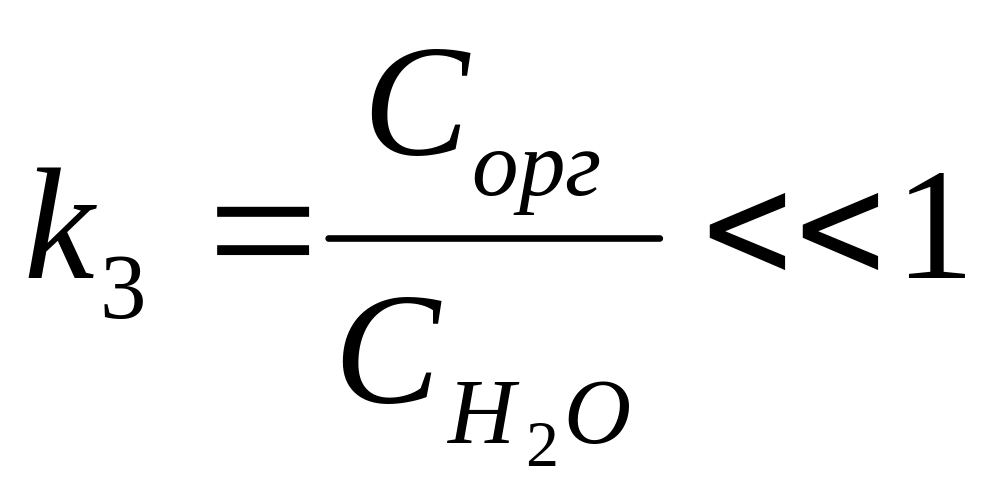

коэффициент распределения акцептора хлороводорода
.

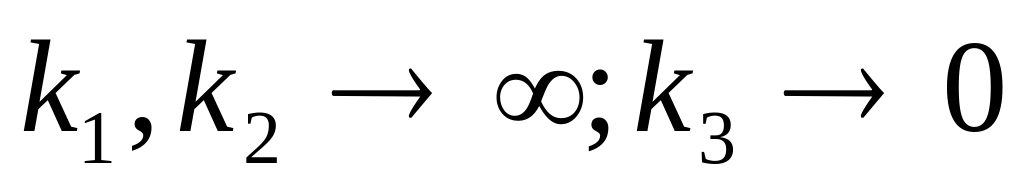

Оптимальные условия: . В них основная реакция протекает в органической фазе, а побочные (нейтрализация HCl, омыление дихлорангидрида) – в водной. В противном случае процесс будет протекать не только в объеме органической фазы, но и на границе раздела.
Карбонат натрия здесь выполняет 2 функции:
акцептор – нейтрализация соляной кислоты;
высаливатель – вытеснение водорастворимого мономера (диамина) в органическую фазу.
Высаливатели (хорошо растворимые в воде неорганические соли) применяют для увеличения коэффициента распределения водорастворимого мономера в органической фазе и для регулирования состава фаз, особенно на основе взаимосмешивающихся жидкостей.
