16.5. Настройка освещения
При настройке процесса тонирования по умолчанию AutoCAD использует один источник света позади камеры. Однако это редко бывает достаточно. В AutoCAD имеется четыре вида источника света: рассеянный свет (Ambient light) и направленные источники света трёх типов:
Роint light (Точечный источник) – это аналог обычной электрической лампочки. Свет проходит из определённой точки в пространстве модели и распространяется по всем направлениям. Точечный свет рассеивается, то есть его интенсивность уменьшается по мере удаления от источника;
Distance light (Удалённый источник) – соответствует солнечному освещению. Источник расположен очень далеко, поэтому световой поток предполагается параллельным, и не учитывается спад интенсивности;
Spotlight (Прожектор) – отличается от точечного источника света тем, что создаёт направленный световой поток. Поэтому для прожектора указывается не только его расположение, но и положение целевой точки – два набора координат вместо одного. Кроме того, прожектор имеет более яркий центр вместо одного.

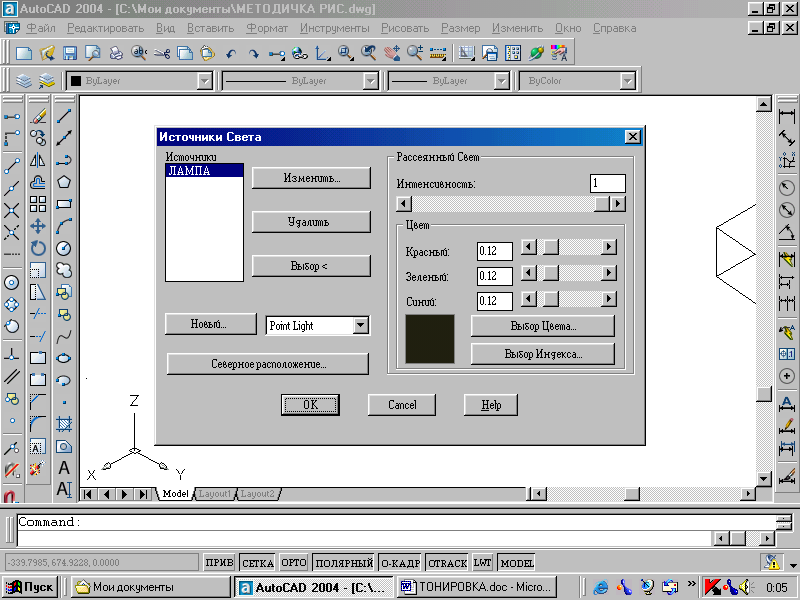

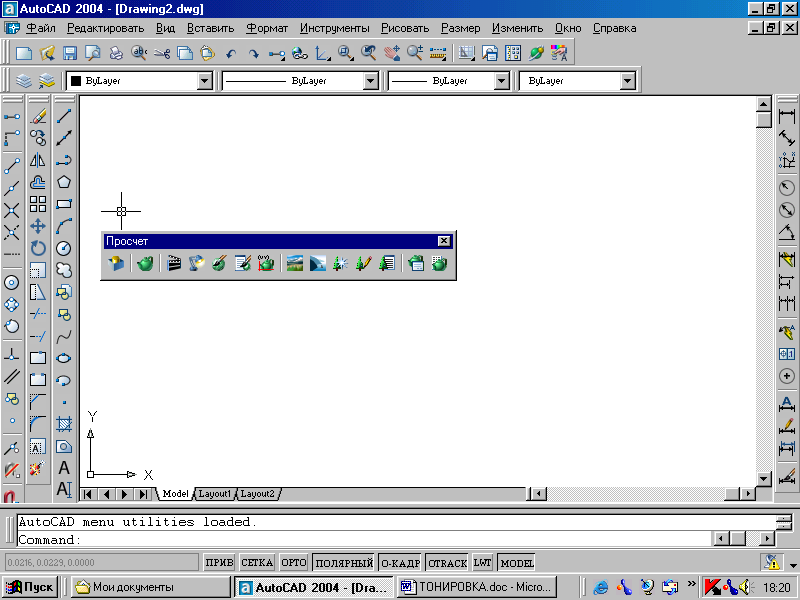

Формирование новых и модификация уже созданных источников света осуществляются командойLIGHT (СВЕТ), вызываемой из падающего меню View (Вид)Render (Тонировать)Light (Свет) или щелчком мыши по пиктограмме Render (Тонировать) одноимённой панели инструментов. При этом загружается диалоговое окно Lights (Источники света) (рис. 172).
Рис. 172.
Выполнить упражнение № 137.

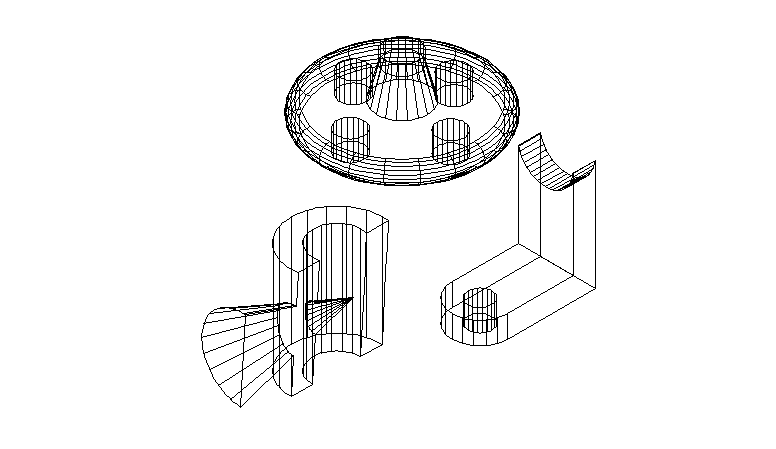

Создание точечного источника света № 137 |

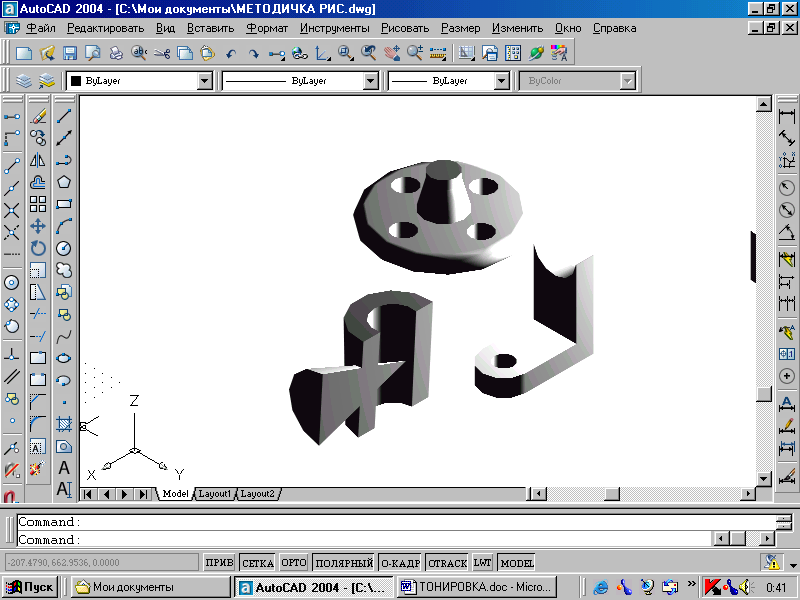

LIGHT Падающее меню VIEW RENDER LIGHT В диалоговом окне Lights (Источники света) выбрать Point Light и нажать кнопку New (Новый). В поле Name диалогового окна New Point Light ввести имя источника света (можно создать несколько источников) и нажать кнопку Показать/Изменить, ОК (на экране появятся точечные объекты, показывающие нахождение созданных источников света). Курсором мыши можно изменить местонахождение источников света, ОК В диалоговом окне Render нажать кнопку Render
|
16.6. Тени
Свет от источников позволяет создавать тень только в режимах визуализации Photo Real (Фотореалистичное) и Photo Raytrace (Трассировка луча) и отключается при тонировании флажком-выключателем Shadows (С тенями). В режиме Render (Упрощенное) свет проходит сквозь поверхности, не создавая теней.
Тени бывают трёх типов: объёмные, карты теней и тени трассировки луча. Настройка типа тени осуществляется в диалоговом окне источника света любого типа, например, в диалоговом окне New Point Light (Новый точечный источник света). Для этого необходимо в области Shadows: (Тени:) установить флажок Shadows On (Включить) и щелкнуть по кнопке Shadows Options…(Параметры теней…). В раскрывшемся окне Shadows Options…(Параметры теней…) включенный флажок Shadows Volumes/Raytrace (Объёмные тени/Тени трассировки луча) устанавливает тени для режима Photo Real (Фотореалистичное) и режима Photo Raytrace (Трассировка луча).
