13.2. Многострочный текст
Многострочный текст используется для нанесения многострочных текстов на чертежах.
КомандаМTEXT (МТЕКСТ) – формирование многострочного текста - вызывается из падающего меню Draw (Рисовать) Text (Текст) Multiline Text (Многострочный текст) или щелчком мыши по пиктограмме Multiline Text (Многострочный текст) панели инструментов Draw (Рисовать).
В ответ на команду система выдает в первой строке сообщение, а затем запрос: Current text style: "Standard" Text height: 8 (Текущий текстовый стиль).
Specify first corner: (Задайте первый угол:). Задать координаты первой точки рамки текстового окна (с помощью клавиатуры или графическим курсором).
Specify opposite corner or [Height/Justify/Line spacing/Rotation/Style/Width]: (Задайте противоположный угол или…)
Height используется, если необходимо изменить высоту символов многострочного текста;
Justify используется, если необходимо изменить способ выравнивания многострочного текста;
Line spacing используется, если необходимо изменить расстояния между строками в текстовом окне;
Rotation используется, если необходимо изменить угол поворота рамки текстового окна;
Style используется, если необходимо изменить текстовый стиль;
Width используется, если необходимо задать ширину рамки текстового окна.

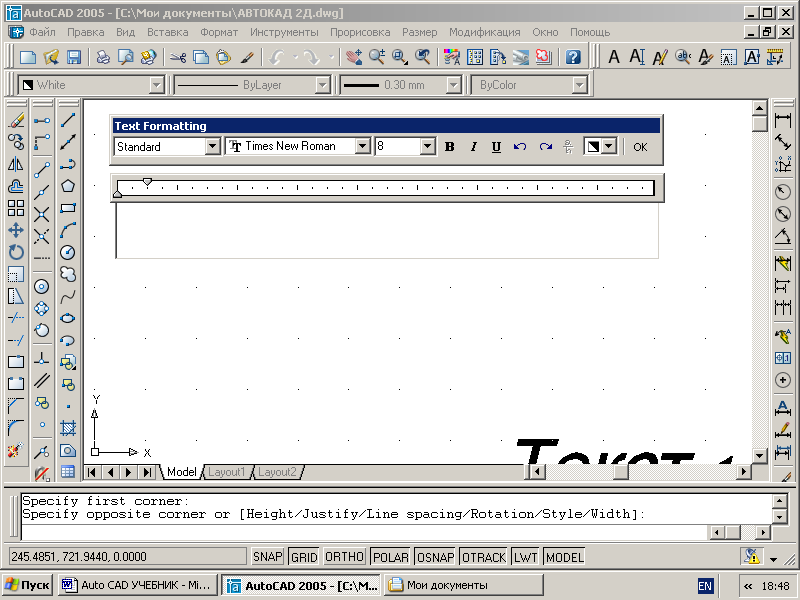

После указания размеров абзаца загружается диалоговое окно Text Formatting (Форматирование текста) (рис. 36), которое содержит средства форматирования символов текста:
Font – раскрывающийся список выбора шрифтов;
Font Height – раскрывающийся список ввода высоты шрифта;
Bold – кнопка установки полужирного начертания символов;
Italic – кнопка начертания символа курсивом;
Underline – кнопка установки начертания символа с подчеркиванием;
Undo – кнопка отмены;
Stack/Unstack – кнопка установки начертания дробей в одну или две строки;
Text Color – раскрывающийся список выбора цвета символа.
Рис. 36.
14. Блок
Пакет AutoCAD предоставляет пользователю различные способы работы с данными в чертежах. В том случае, когда часто встречается одна и та же группа объектов (крепежные изделия, подшипники, уплотнения и т. п.), целесообразно использовать блоки. Блоки – это именованные объекты, состоящие из любого количества примитивов системы AutoCAD. Блоки можно вставлять в рисунок с масштабирование и поворотом, расчленять на составляющие объекты и редактировать. Блок может включать в себя другие блоки. При создании блока задается базовая точка и выбираются объекты, входящие в блок.
Возможны два типа блоков: локальные и автономные. Локальные блоки входят в состав того чертежа, в котором они были созданы, и не могут быть перенесены в другой чертеж. Автономные блоки хранятся в виде отдельного файла чертежа и могут быть использованы в других чертежах.
С каждым блоком можно связать атрибуты, то есть текстовую информацию для хранения вместе с блоком, которую допускается редактировать в процессе вставки блока. Распространенный пример использования атрибутов – заполнение основной надписи чертежа.
