6. Установка видов на графическом поле
При построении трехмерной модели приходится работать более чем с одним видом объекта. Возможно, что изображение объекта будет достаточно информативным на одном виде и нечитаемым – на другом. В любом случае при работе с трехмерными объектами следует установить несколько видовых экранов, например, один – с видом в плане, другой – с видом слева, а третий – с аксонометрическим видом.
Установка направления взгляда производится в начале работы с моделью или в процессе создания модели. AutoCAD позволяет взглянуть на модель из любой точки пространства, даже изнутри изображаемого объекта. Установку нового вида в пространстве модели можно произвести с помощью команд:
VPOINT (Точка зрения) – позволяет вводить из командной строки точку зрения или угол поворота вида.
DDVPOINT (Диалоговое окно точки зрения) – отображает диалоговое окно Viewpoint Presets (Задание точки зрения).
PLAN (План) – отображает вид в плане пользовательской или мировой системы координат.
DVIEW (Динамический вид) – определяет параллельную проекцию или перспективные виды.
3DORBIT (3-Орбита) – интерактивное отображение видов.
6.1. Установка направления взгляда
Команда VPOINT (Точка зрения) позволяет задать направление взгляда при определении вида и вызывается из падающего меню View (Вид) 3D View (3М Виды) VPOINT (Точка зрения) или вводом в командную строку слова VPOINT с клавиатуры.
В ответ на команду система сообщает справочную информацию:
Current view direction: VIEWDIR=1.0000,-1.0000,1.0000
Specify a view point or [Rotate] <display compass and tripod>:
Возможные ответы:
задать направление взгляда при определении вида, указав на графическом экране произвольную точку;
нажать клавишу Enter. На экране появляются компас и тройка осей, представляющие проекцию глобуса на плоскости. Центральная точка компаса совпадает с Северным полюсом (0, 0, 1), внутренняя окружность – с экватором (n, n, 0), а внешняя – с Южным полюсом (0, 0, -1). Угол направления взгляда определяется указанием точки внутри компаса, а угол между направлением взгляда и плоскостью XY – ее расстоянием от центра компаса. В соответствии с точкой зрения на компасе изменяется ориентация тройки осей. Передвигая с помощью мыши перекрестие внутри окружностей и контролируя получившийся вид по тройке осей системы координат, можно получить требуемый вид.
Rotate (Поворот) используется, если необходимо задать направление взгляда при определении вида путем указания.

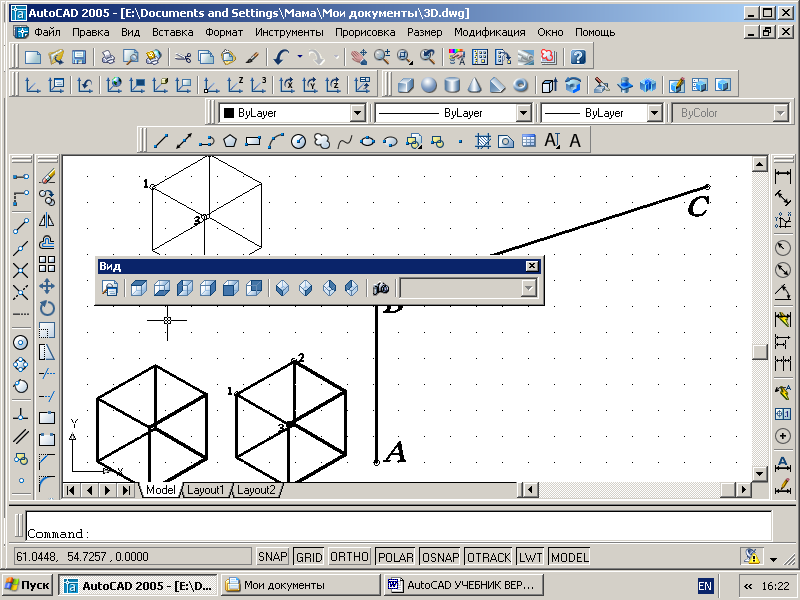

Удобно также использовать плавающую панель инструментов View (Вид), содержащую ряд кнопок с типовыми видами объекта (рис. 162).
Рис. 162.
Named View (Именованные виды) – создание и сохранение видов;
Top View (Вид сверху) – установка точки зрения сверху (план, горизонтальная проекция);
Bottom View (Вид снизу) – установка точки зрения снизу;
Left View (Вид слева) – установка точки зрения слева (профильная проекция);
Right View (Вид справа) – установка точки зрения справа;
Front View (Вид спереди) – установка точки зрения спереди (фронтальная проекция);
Back View (Вид сзади) – установка точки зрения сзади;
SW Isometric View (ЮЗ изометрия) – установка юго-западного изометрического вида;
SE Isometric View (ЮВ изометрия) – установка юго-восточного изометрического вида;
NE Isometric View (СВ изометрия) – установка северо-восточного изометрического вида;
NW Isometric View (СЗ изометрия) – установка северо-западного изометрического вида;
Camera (Камера) – включение и установка положения камеры и цели.
Выполнить упражнение № 92.

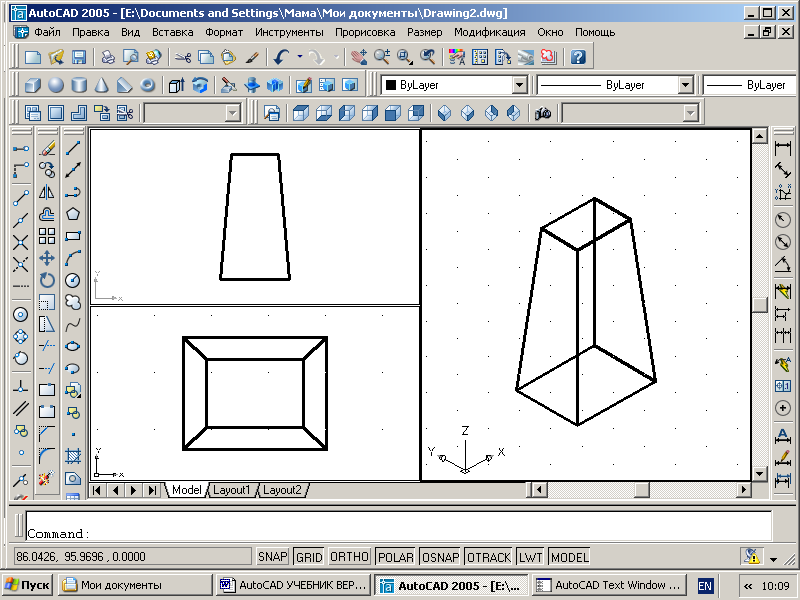

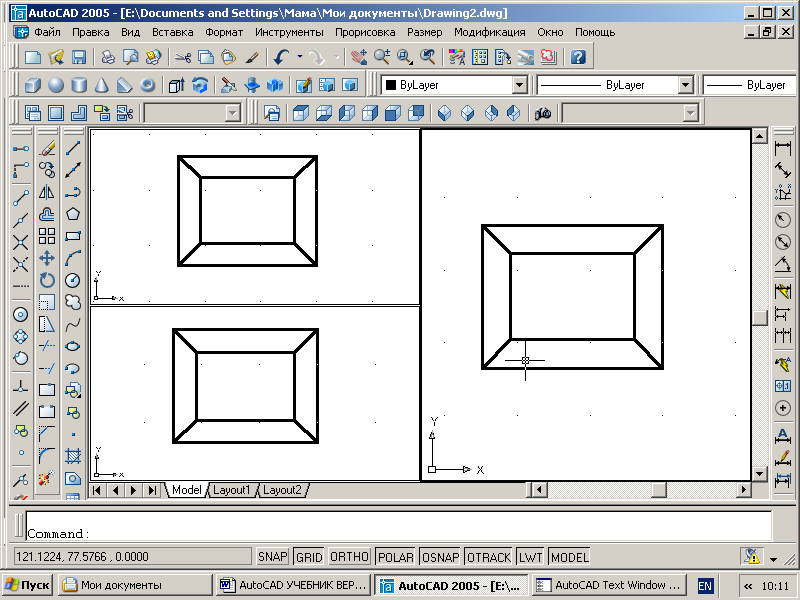

Установить направление взгляда в трёх видовых окнах № 92 | |
Падающее меню View3D Views Вверхнем левом видовом окне установитьFront (Вид спереди), вначале активизируйте это окно щелчком мыши на поле окна Внижнем левом видовом окне установитьTop (Вид сверху), сделав это окно активным. В правом окне установите SW Isometric (Юго-западный изометрический вид), | |
