1.3. Теоретико-множественный подход к задачам на построение
Любую задачу на построение можно сформулировать в общем виде так: «Построить объекты а1, а2 …, являющиеся элементами множества М и удовлетворяющие условиям 1, 2 …». Число объектов и условий зависит от конкретного содержания задачи.
Элементы множества М, удовлетворяющие условию 1, образуют некоторое подмножество М1М, условие 2 выделяет из М подмножество М2 и т. д. Искомые объекты получаются как результат пересечения подмножеств М1, М2, …, т. е. {а1, а2, …}=М1 М2 … .
З

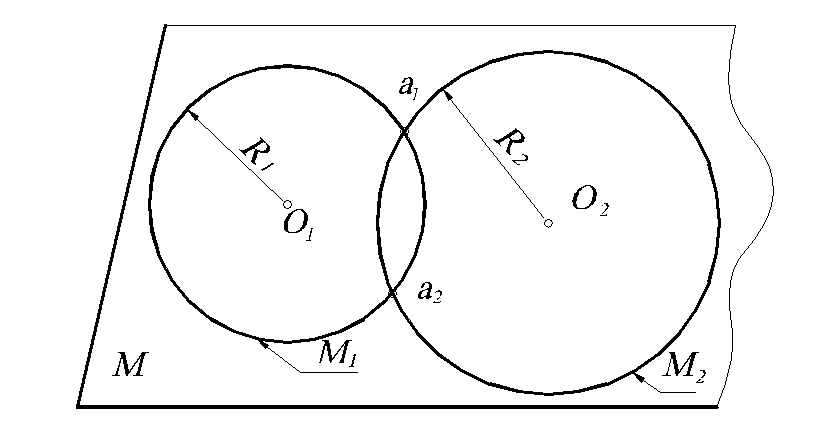

Рис. 7.
Подмножество М1, выделяемое из плоскости М (здесь плоскость – это множество М) согласно первому условию, – это окружность с центром О1 и радиусом R1. Аналогично, М2 – это окружность с центром О2 и радиусом R2. Тогда получают искомые точки: {а1, а2}=М1 М2.

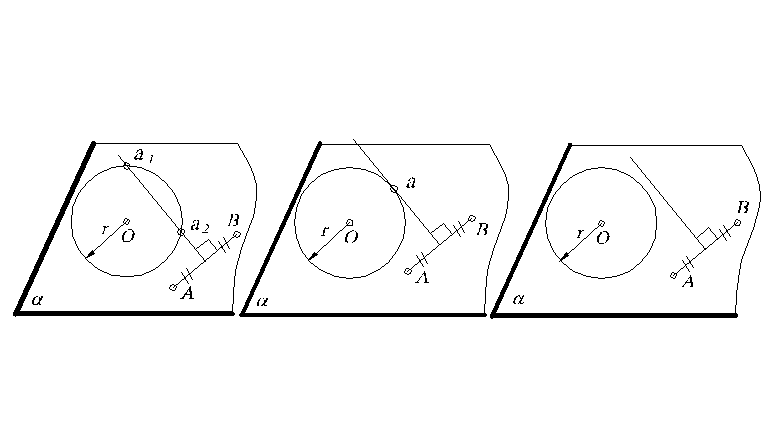

Задача 2. Найти на плоскости точку а, удаленную на расстояние r от точки О и равноудаленную от точек А и В.
Подмножество
М1,
выделяемое первым условием из плоскости
М,
- окружность с центром О
и радиусом r.
Подмножество М2,
удовлетворяющее второму условию, –
перпендикуляр, восстановленный к
середине отрезка АВ.
Искомая точка а
есть пересечение окружности с
перпендикуляром, то есть а=М1
М2.
В данном случае может получиться две,
одна или ни одной т
а
б в Рис.
8.
Такой метод называется расчленением условий, то есть элементы из М, удовлетворяющие первому условию, образуют некоторое подмножество; взятое отдельно второе условие выделяет из множества М другое подмножество и т. д. Искомые объекты получаются как результат пересечения этих подмножеств.
З

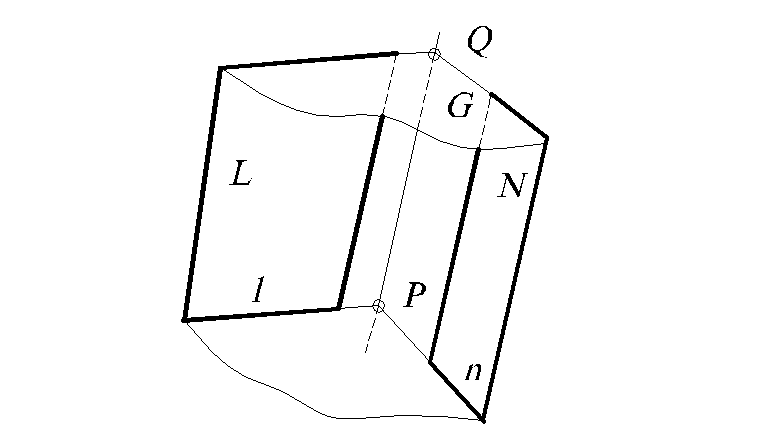

Рис. 9.
Взяв другую вспомогательную плоскость G и повторив те же самые операции, находят вторую точку Q. Соединив точки Р и Q, получают искомую прямую m. Этот прием применяют в начертательной геометрии при построении точек линии пересечения поверхностей, введя предварительно поверхность-посредник.
1.4. Геометрические пространства и их размерность
Термин «пространство» часто встречается в геометрии. Существуют аффинное пространство, евклидово, проективное, топологическое, эллиптическое и другие. Любое пространство представляет собой множество, удовлетворяющее определенной системе аксиом.
В данном курсе будем рассматривать евклидово пространство, то есть множество точек, удовлетворяющее аксиомам евклидовой геометрии, которая изучалась в средней школе. Необходимо отметить, что евклидово пространство не одно. Множества точек различной мощности будут давать отличающиеся друг от друга евклидовы пространства. Точка, прямая, плоскость, физическое пространство – это примеры евклидовых пространств различной мощности.
Интуитивно мы понимаем, что на плоскости точек больше, чем на прямой, так как прямая может быть совмещена с некоторой прямой на плоскости. На поверхности точек меньше, чем в пространстве, то есть поверхность - подмножество пространства, поэтому поверхность содержит «меньше» точек, чем пространство.
Таким образом, среди бесконечных множеств существует своя иерархия. Можно сказать, что если множество М можно взаимно однозначно и взаимно непрерывно отобразить на множество N, то М и N имеют одинаковую размерность. Если же такого отображения не существует, но существует взаимно однозначное и взаимно непрерывное отображение множества М на подмножество N1 N, то М имеет размерность меньше, чем N.
При моделировании необходимо иметь возможность оценить мощность бесконечного множества. Для этого вводится понятие параметра. Параметром называется величина, входящая в некоторую совокупность величин, задание которых определяет элемент множества. При этом параметры должны быть независимыми, то есть значения, которые принимает один из параметров, не влияют на значения других, при любом изменении параметров им должен соответствовать уже другой элемент множества. Иными словами, между элементами множества и совокупностями (наборами) параметров установлено взаимно однозначное соответствие.
Ч
а
б
с
Рис. 10
На прямой для того, чтобы определить (задать) точку, необходима одна координата (говорят, что точка на прямой имеет одну степень свободы) (рис. 10, а), на плоскости – две координаты (то есть точка имеет две степени свободы) (рис. 10, б), в пространстве – три, и точка имеет три степени свободы (рис. 10, в). Нетрудно заметить, что координаты являются независимыми, то есть при изменении координаты, например x, изменяется положение точки на плоскости.
Число параметров (координат), которое необходимо задать, чтобы определить точку в пространстве, называется размерностью пространства. Таким образом, размерность – это параметрическое число множества, которое является пространством. В связи с этим будем считать, что точка – «нульмерное» пространство (аксиома). Линия (прямая) – одномерное евклидово пространство, которое обычно обозначается Е1, или одномерное множество точек - . Поверхность (плоскость) – двумерное евклидово пространство, обозначаетсяЕ2, или двумерное множество точек - , а трехмерное евклидово пространство имеет размерность, равную3, – трехмерное множество точек - , обозначаетсяЕ3. Употребляется также запись dim M=n, означающая «размерность множества М равна n» (dimension (англ.) – размерность).
Пусть N – двупараметрическое множество. Каждый элемент из N определяется конкретной парой чисел из множества (а1, а2). Между N и Е2 можно установить взаимно однозначное соответствие, так как они одной мощности (параметрическое число N и размерность Е2 равны). Соответствие можно установить, например, так: х=а1, y=а2. Каждому элементу из N будет соответствовать точка из Е2. Пространство Е2 будет являться геометрической моделью N.
Итак, множество имеет размерность n, если его элементам можно взаимно однозначно поставить n-ки («энки») чисел а1, а2, а3 …, аn, то есть n-я декартова степень множества. Эти числа называют параметрами конкретного множества.
Таким образом, за эталон n-мерного множества принимают множество Rn, элементом которого служит n-ка вещественных чисел а1, а2, а3, …, аn, то есть n-я декартова степень множества вещественных чисел.
