Выполнить упражнение № 99.

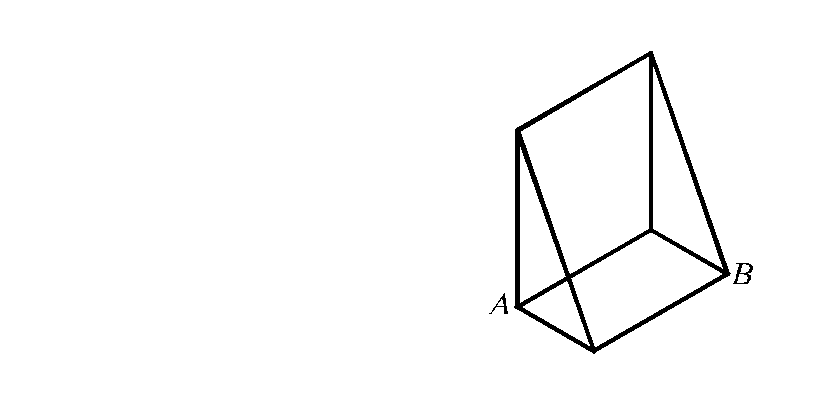

Построить клин (призму) № 99 |
Wedge Падающее меню Draw Solids Wedge Specify first corner of wedge or [Center] <0,0,0>: 150,130 указать точку А Specify corner or [Cube/Length]: 190,200 указать точку В Specify height: 80высота. |
9.3. Сфера

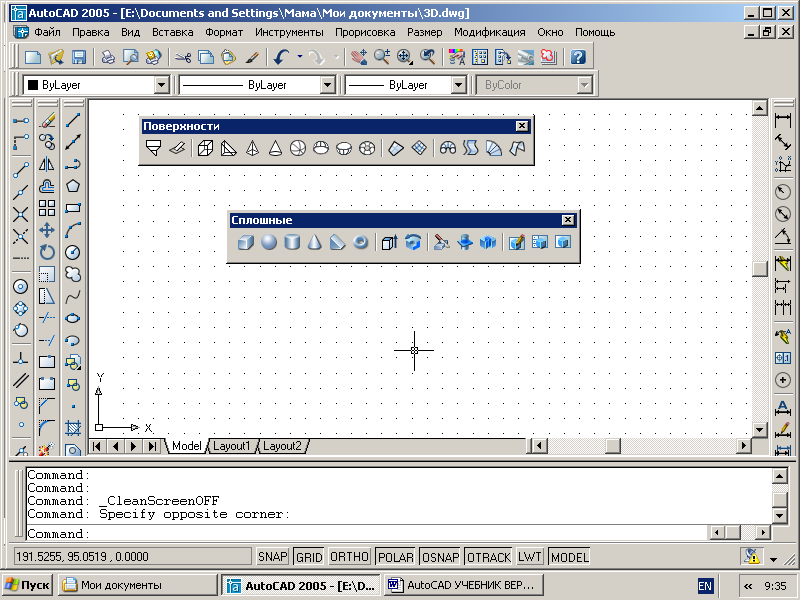

Команда Sphere (Сфера) – построение твердотельного шара (сферы), вызывается из падающего меню Draw (Рисовать) Solids (Тела)Sphere (Сфера) или щелчком мыши по пиктограмме Sphere (Сфера) панели инструментов Solids (Тела).
Сфера задается центром и радиусом (или диаметром), то есть при необходимости задания сферы центром и диаметром в командную строку ввести D (Diameter). Ось вращения шара параллельна оси Z текущей системы координат.
Выполнить упражнение № 100. Перед построением сферы, для улучшения наглядности изображения, увеличить число изолиний. Для этого в командную строку вводится слово ISOLINES с клавиатуры, а затем нужное количество: Enter new value for ISOLINES <4>: 20.

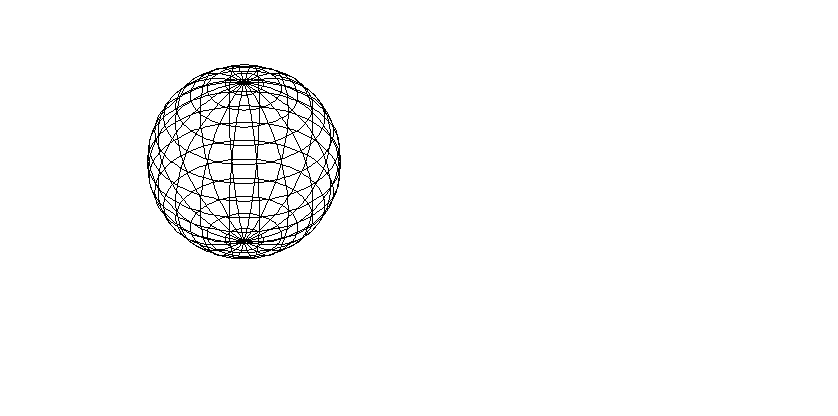

Построить сферу № 100 |
Sphere Падающее меню Draw Solids Sphere Current wire frame density: ISOLINES=20 Specify center of sphere <0,0,0>: 100,100,70 указать центр сферы Specify radius of sphere or [Diameter]: 50величина радиуса |
9.4. Конус
Команда Cone (Конус) – построение твердотельного конуса, вызывается из падающего меню Draw (Рисовать) Solids (Тела)Cone (Конус) или щелчком мыши по пиктограмме Cone (Конус) панели инструментов Solids (Тела).
Опции команды:
Eliptical (Эллиптический) – используется для построения эллиптического конуса;
Axis endpoint (Конечная точка оси) – создает эллиптическое основание конуса, для чего нужно указать точками длину одной оси и половину другой оси, как при построении эллипса. Выбор этой опции осуществляется автоматически при указании координат точки;
Center (Центр) – позволяет задать эллиптическое основание конуса, для чего следует указать координаты его центральной точки и значение радиуса по каждой из осей эллипса;
Apex (Вершина) – определяет высоту и ориентацию конуса, для этого нужно любым известным способом задать положение вершины конуса;
Height (Высота) – устанавливает только высоту конуса, но не ориентацию. Ориентация определяется знаком, стоящим перед значением высоты: при знаке «+» высота откладывается в сторону положительного значения оси Z, при знаке «-» - в сторону отрицательного значения оси Z, то есть строится нижняя или верхняя полупола конуса;
Center point (Центральная точка) – создает круговое основание;
Radius (Радиус) – позволяет задать круговое основание конуса, для чего нужно ввести центр и радиус основания;
Diameter (Диаметр) – используется, если необходимо задать диаметр основания конуса.
Выполнить упражнения № 101, 102.
Перед построением конуса, для улучшения наглядности изображения, увеличить число изолиний. Для этого в командную строку вводится слово ISOLINES с клавиатуры, а затем нужное количество: Enter new value for ISOLINES <4>: 20.

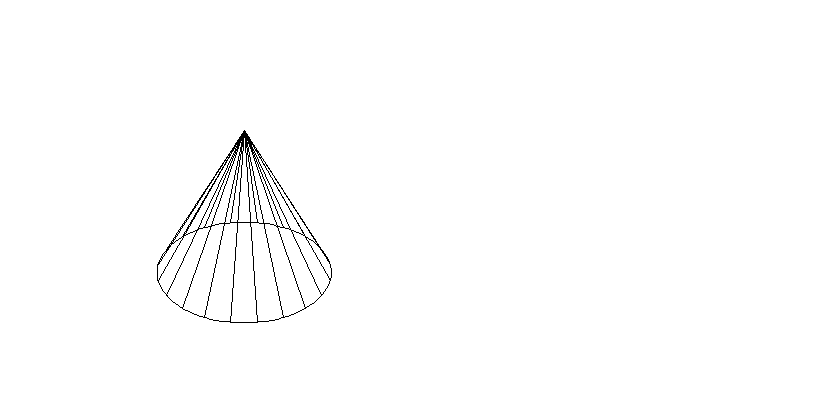

Построить круговой конус № 101 |
Cone Падающее меню Draw Solids Cone Current wire frame density: ISOLINES=20 Specify center point for base of cone or [Elliptical] <0,0,0>: 100,100центр основания Specify radius for base of cone or [Diameter]: 45 радиус основания Specify height of cone or [Apex]: 90 высота |

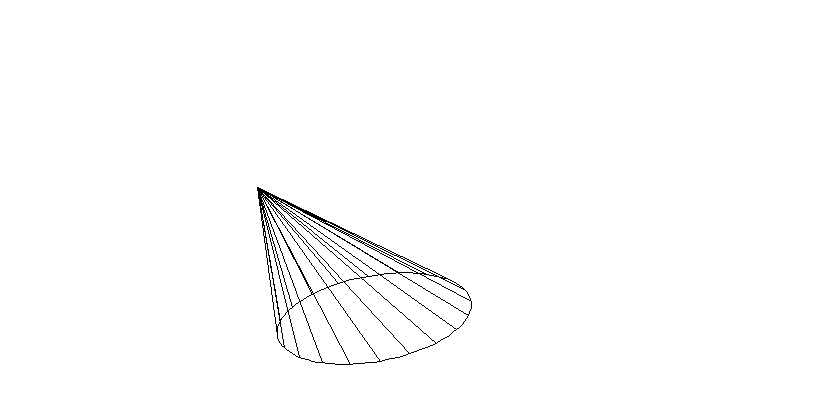

Построить эллиптический конус № 102 |
Cone Падающее меню Draw Solids Cone Current wire frame density: ISOLINES=20 Specify center point for base of cone or [Elliptical] <0,0,0>: E режим эллиптического конуса Specify axis endpoint of ellipse for base of cone or [Center]: 100,100 указать первую точку первой оси эллипса (основания). Specify second axis endpoint of ellipse for base of cone: 190,200 указать вторую точку первой оси эллипса (основания). Specify length of other axis for base of cone: 30 указать длину половины второй оси эллипса (основания). Specify height of cone or [Apex]: A режим для задания вершины конуса Specify apex point: 110,100,90 координаты вершины конуса |
