12.4. Построение окружностей, эллипсов и их дуг
12.4.1. Окружность

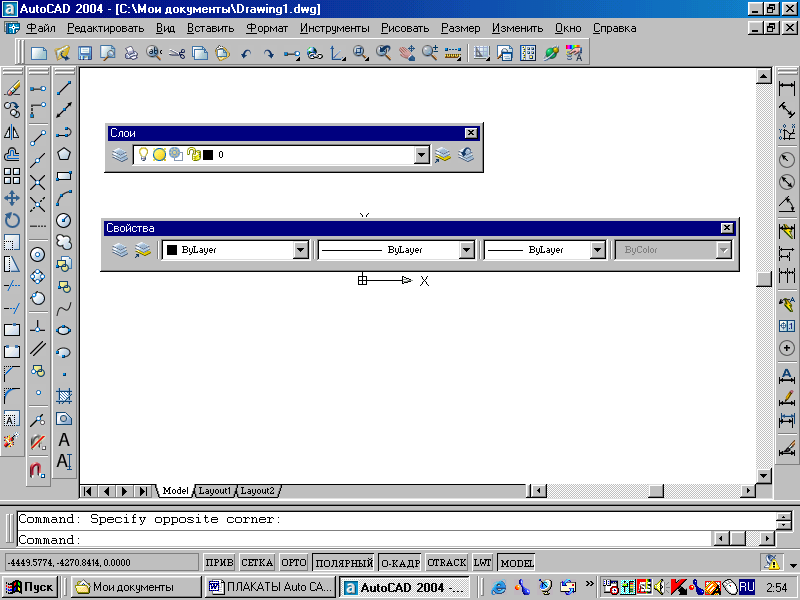

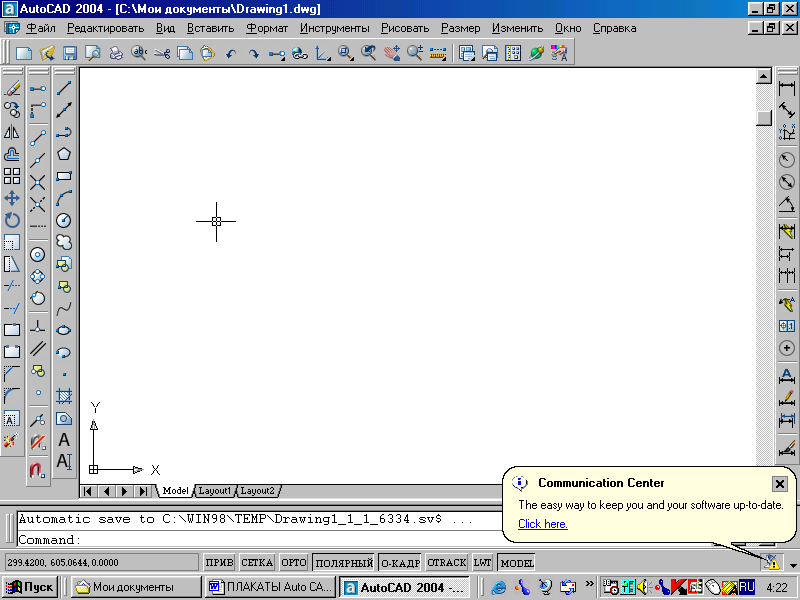

КомандаCircle (Круг) – построение окружности – вызывается из падающего меню Draw (Рисовать) Circle (Круг) или щелчком мыши по пиктограмме Circle (Круг) панели инструментов Draw (Рисовать). Окружности можно строить различными способами. По умолчанию построение выполняется путём задания центра и радиуса.
Опции команды Circle (Круг):
3Р (3Т) – по трём точкам, не принадлежащим одной прямой;
2Р (2Т) – по двум точкам, лежащим на диаметре;
Ttr (ККР) – по двум касательным и радиусу;
Tan Tan Tan (Кас Кас Кас) – окружность, касающаяся трёх объектов. В этом случае система автоматически включает режим объектной привязки Tangent (см. панель инструментов «Объектная привязка»).
При построении окружности, касательной к двум примитивам, необходимо указать графическим курсором на экране монитора приблизительную точку касания на заданных примитивах. Данный способ построения окружности предполагает её вычерчивание как касательной к двум отрезкам прямых, касательной к двум окружностям, касательной к отрезку и окружности.
Выполнить упражнения № 17 - 26 (для выполнения упражнений постройте примитивы, показанные штриховой линией).
Построить окружность по центру и радиусу № 17 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: 100,100 центр О Specify radius of circle or Diameter: 20 радиус окружности |

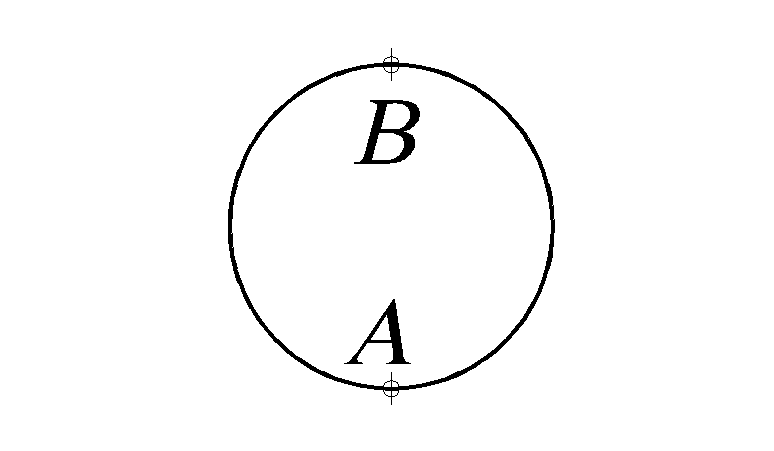

Построить окружность по двум точкам диаметра № 18 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: 2P Specify first end point of circle’s diameter: 100,50 точка А Specify second end point of circle’s diameter: 100,90 точка B |

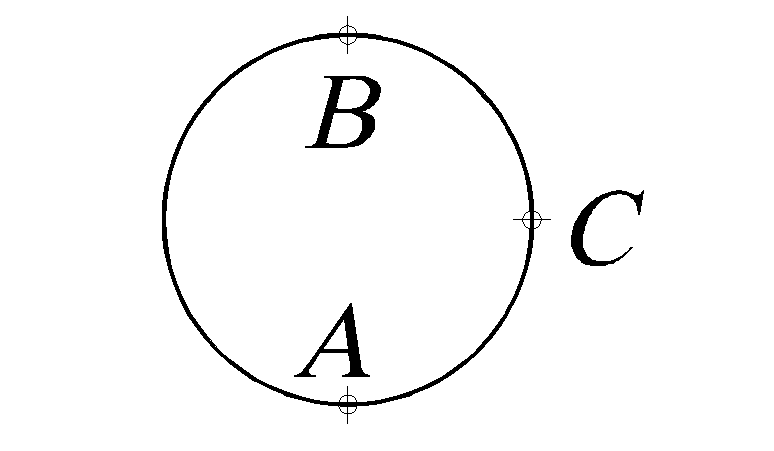

Построить окружность по трём точкам № 19 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: 3P Specify first end point of circle’s diameter: 100,50 точка А Specify second end point of circle’s diameter: 100,90 точка B Specify third end point of circle’s diameter: 120,70 точка С |
Построить окружность, касательную двум примитивам № 20 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: TTR Specify point on object for first tangent of circle:указать на окружность А (или С) Specify point on object for second tangent of circle: указать на линию В (или D) Specify radius of circle: 10 радиус окружности |

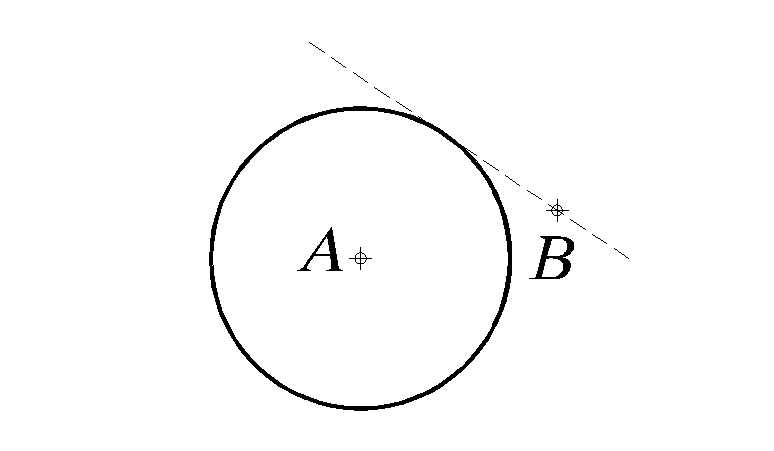

Построить окружность, касательную к прямой № 21 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: указать центр окружности А Specify radius of circle or Diameter:_ tan to щелкнуть мышью по пиктограмме панели объектной привязки Tangent и указать на точку В
|
Построить окружность, касательную двум окружностям № 22 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: TTR Specify point on object for first tangent of circle:указать на окружность А (или С) Specify point on object for second tangent of circle: указать на линию В (или D) Specify radius of circle: 10 радиус окружности |

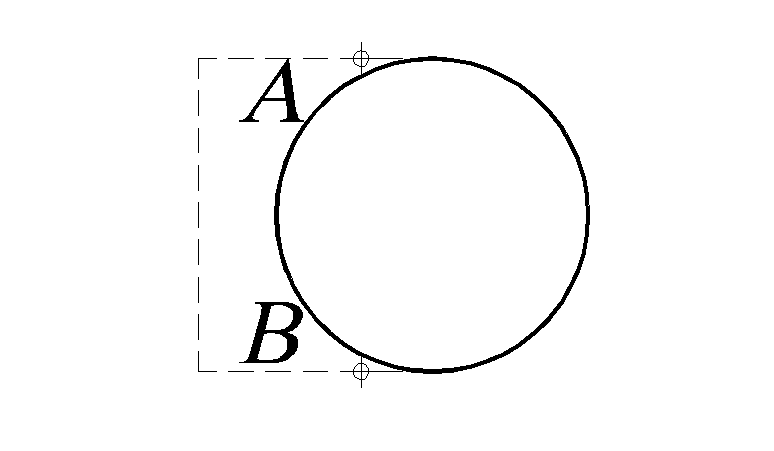

Построить окружность по двум точкам диаметра, № 23 лежащим на концах отрезка |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: 2P
Specify first end point of circle’s diameter: щелкнуть мышью по пиктограмме панели объектной привязки ENDpoint и указать графическим курсором на точку А
Specify second end point of circle’s diameter:щелкнуть мышью по пиктограмме панели объектной привязки ENDpoint и указать графическим курсором на точку B
|

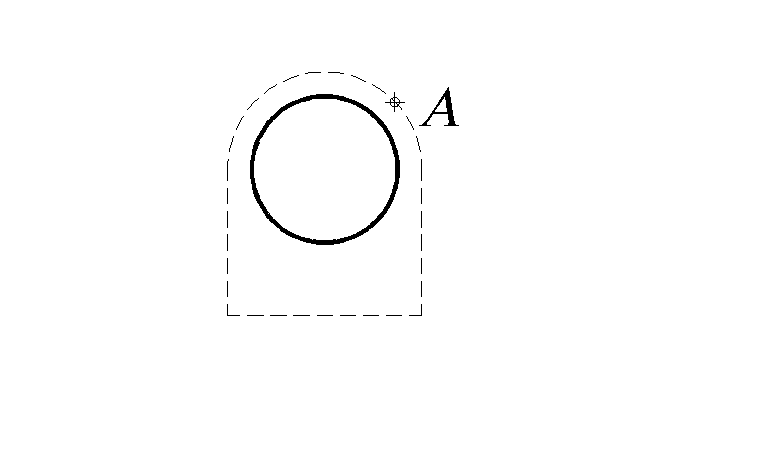

Построить концентрическую окружность № 24 |
Circle Падающее меню Draw Circle
Specify center point for circle or 3P/2P/Ttr (tan tan radius: щелкнуть мышью по пиктограмме панели объектной привязки CENter и указать графическим курсором на точку А Specify radius of circle or Diameter: 15 радиус окружности |

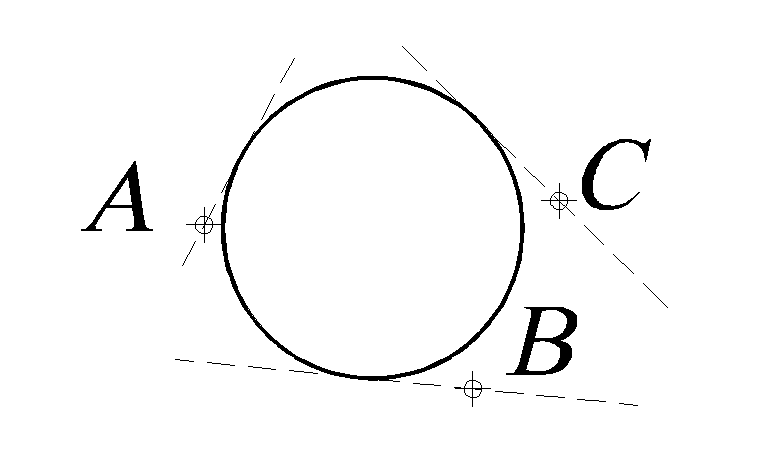

Построить окружность, касательную к трём примитивам № 25 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: 3P
Specify first point on circle: _ tan to щелкнуть мышью по пиктограмме панели объектной привязки Tangent и указать графическим курсором на точку А
Specify second point on circle:_ tan to щелкнуть мышью по пиктограмме панели объектной привязки Tangent и указать графическим курсором на точку B
Specify third point on circle:_ tan to щелкнуть мышью по пиктограмме панели объектной привязки Tangent и указать графическим курсором на точку С
|

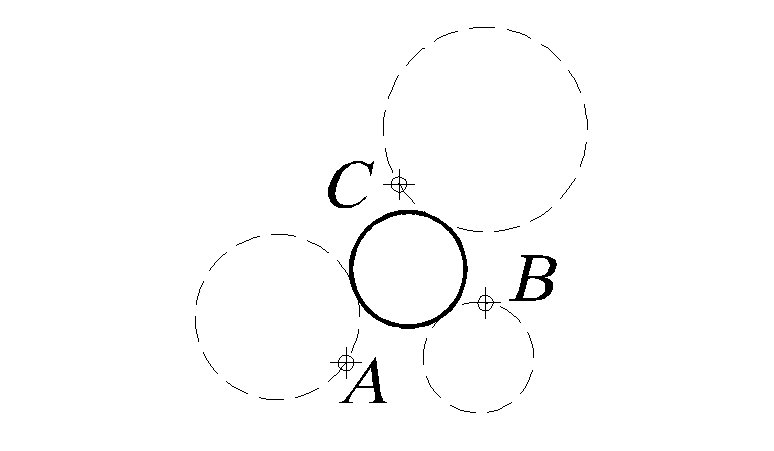

Построить окружность, касательную к трём примитивам № 26 |
Circle Падающее меню Draw Circle Specify center point for circle or 3P/2P/Ttr (tan tan radius: 3P
Specify first point on circle: _ tan to щелкнуть мышью по пиктограмме панели объектной привязки Tangent и указать графическим курсором на точку А
Specify second point on circle:_ tan to щелкнуть мышью по пиктограмме панели объектной привязки Tangent и указать графическим курсором на точку B
Specify third point on circle:_ tan to щелкнуть мышью по пиктограмме панели объектной привязки Tangent и указать графическим курсором на точку С
|
