21.4. Размерная цепь
Команда Dimcontinue (Размерная цепь) позволяет вычерчивать цепочки размеров, используя вторую выносную линию предыдущего размера как первую выносную линию текущего размера. Вызывается из падающего меню Dimension (Размеры) Continue (Цепь) или щелчком мыши по пиктограмме Continue Dimension (Размерная цепь) панели инструментов Dimension (Размеры).

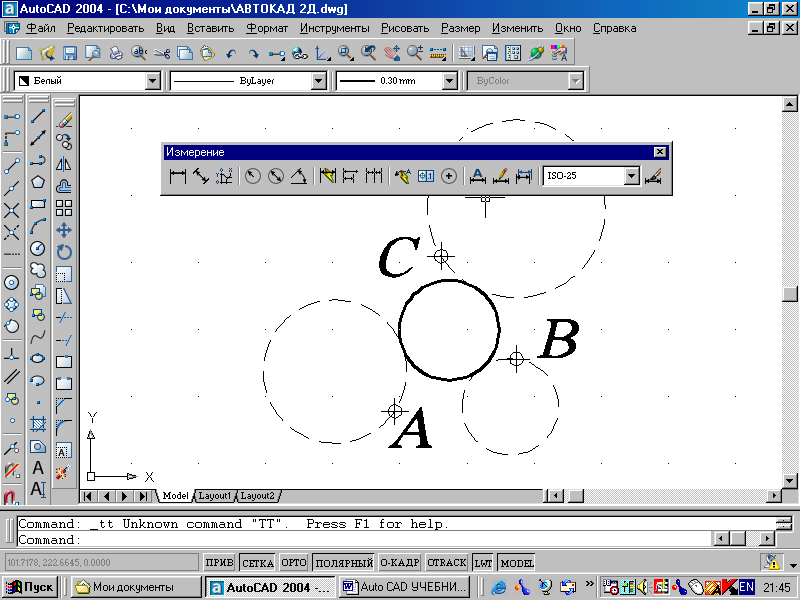

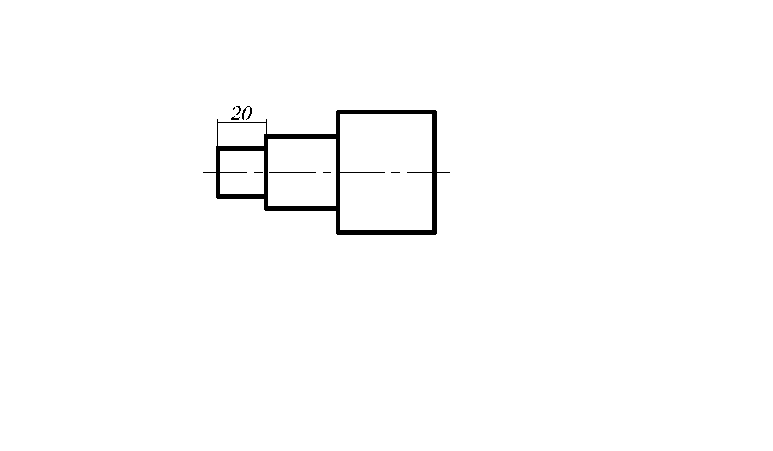

Выполнить упражнение № 83. Перед построением размерной цепи должен быть нанесен хотя бы один линейный, координатный или угловой размер.

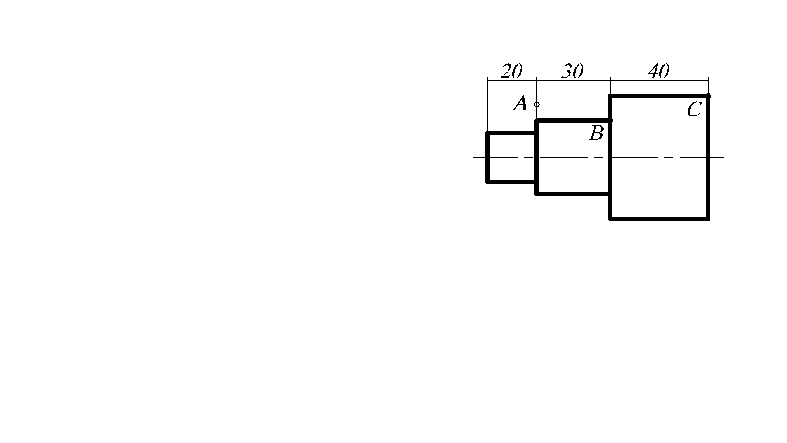

Проставить размерную цепь № 83 | |
Dimcontinue Падающее меню Dimension Continue Select continued dimension: указать точку А Specify a second extension line origin or [Undo/Select] <Select>: указать точку В Dimension text = 30 Specify a second extension line origin or [Undo/Select] <Select>: указать точку С Dimension text = 40 Specify a second extension line origin or [Undo/Select] <Select>: Enter Select continued dimension: Enter | |
21.5. Радиальные размеры
Команда Dimdiameter (Размер диаметра) позволяет вычерчивать размерные линии для обозначения размера диаметров дуг или окружностей. Вызывается из падающего меню Dimension (Размеры) Diameter (Диаметр) или щелчком мыши по пиктограмме Diameter (Диаметр) панели инструментов Dimension (Размеры).
При выполнении этой команды выносные линии не проводятся. Если размерный текст не изменялся, то по умолчанию размерному числу предшествует знак диаметра окружности. Нельзя изменить направление отрезка, который продолжает размерную линию диаметра за пределами окружности.

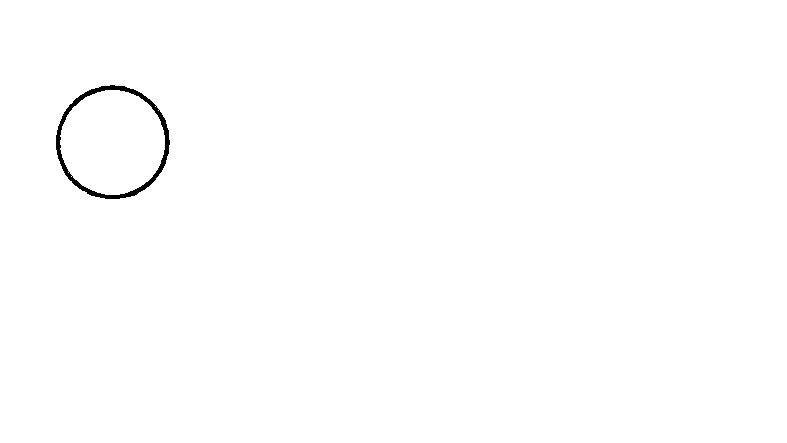

Выполнить упражнение № 84.

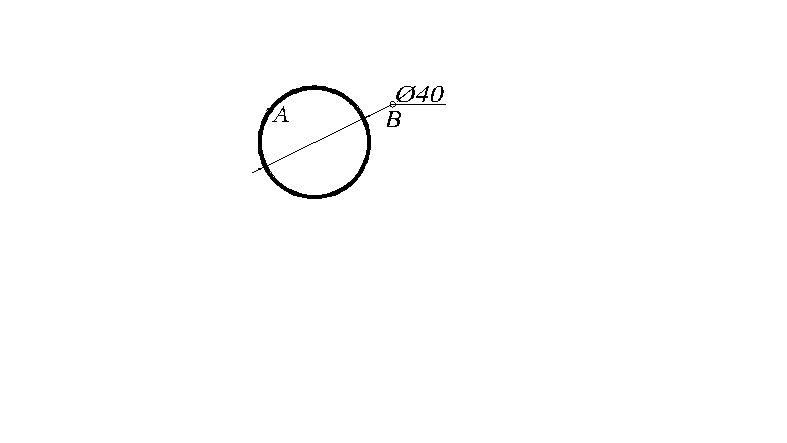

Проставить размер диаметра № 84 | |
Dimdiameter Падающее меню Dimension Diameter Select arc or circle: указать точку А Dimension text = 40 Specify dimension line location or [Mtext/Text/Angle]: указать точку В | |
КомандаDimradius (Размер радиуса) позволяет вычерчивать размерные линии для обозначения размера радиуса дуг или окружностей. Вызывается из падающего меню Dimension (Размеры) Radius (Радиус) или щелчком мыши по пиктограмме Radius (Радиус) панели инструментов Dimension (Размеры). При простановке радиуса текст по умолчанию начинается с символа R.
Выполнить упражнение № 85.
Проставить размер радиуса № 85 | |
Dimradius Падающее меню Dimension Radius Select arc or circle: указать точку А Dimension text = 20 Specify dimension line location or [Mtext/Text/Angle]: указать точку В | |
21.6. Угловые размеры
Команда Dimangular (Размер угловой) позволяет вычерчивать размерную линию (дугу окружности) для обозначения угла между двумя непараллельными линиями, набором из трёх точек, дуги или окружности. Вызывается из падающего меню Dimension (Размеры) Angular (Угловой) или щелчком мыши по пиктограмме Angular Dimension (Угловой размер) панели инструментов Dimension (Размеры).
Если на первый запрос команды нажать клавишу Enter, то угловой размер строится по трем точкам. При простановке углового размера текст по умолчанию завершается знаком «».

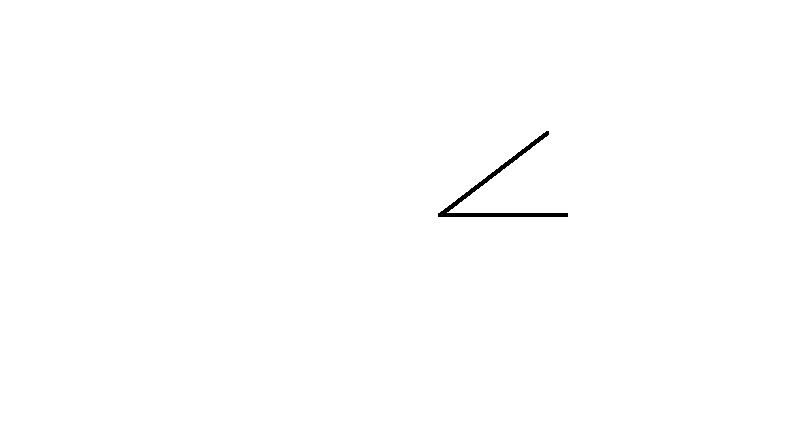

Выполнить упражнение № 86.

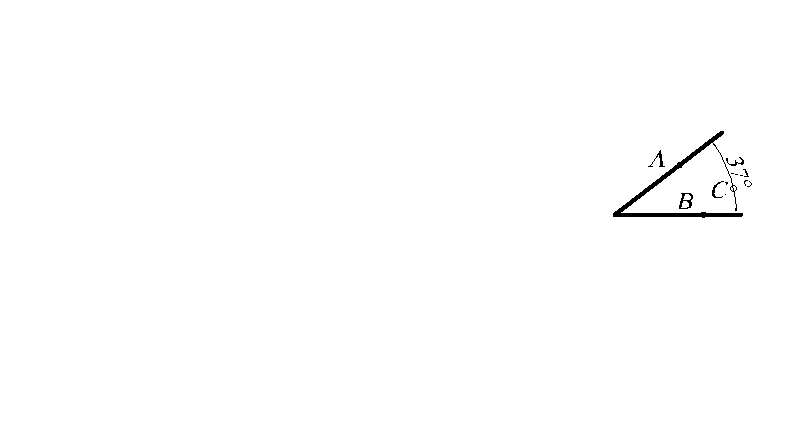

Проставить угловой размер № 86 | |
Dimangular Падающее меню Dimension Angular Select arc, circle, line, or <specify vertex>: указать точку А Select second line: указать точку В Specify dimension arc line location or [Mtext/Text/Angle]: указать точку С Dimension text = 37 | |
Опции команды позволяют изменять размерный текст и угол наклона размерного текста. Если угол образован двумя непараллельными прямыми, размерная дуга стягивает угол между ними. Если размерная линия указана вне пределов линий, угол между которыми обозначается, то автоматически вычерчиваются выносные линии.
