15. Создание замкнутых объектов
Для построения некоторых объектов, например трёхмерных объектов методом выдавливания или вращения, могут быть использованы замкнутые полилинии либо области. Разница между этими двумя типами объектов состоит в том, что объект полилиния представляет собой именно замкнутую линию, а объект область – часть плоскости, ограниченную замкнутой линией. Поэтому последний объект может характеризоваться массогабаритными параметрами вроде веса, положения центра тяжести, площади и т. д.
Массогабаритные параметры области вычисляются с помощью команды MASSPROP, которая запускается из меню Tools (Инструменты) Inquiry (Запрос).
Если исходный контур состоит из нескольких объектов (отрезков, дуг, эллиптических дуг и т. п.), его можно превратить в единый объект, используя команду Region (Область).

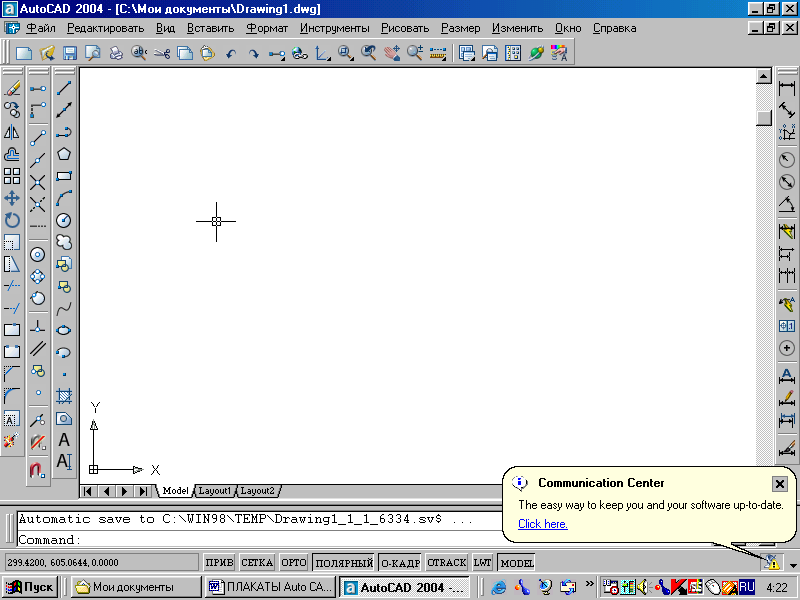

Команда Region (Область) – создаёт замкнутую область из набора существующих объектов – вызывается из падающего меню Draw (Рисовать) Region (Область) или щелчком мыши по пиктограмме Region (Область) панели инструментов Draw (Рисовать).

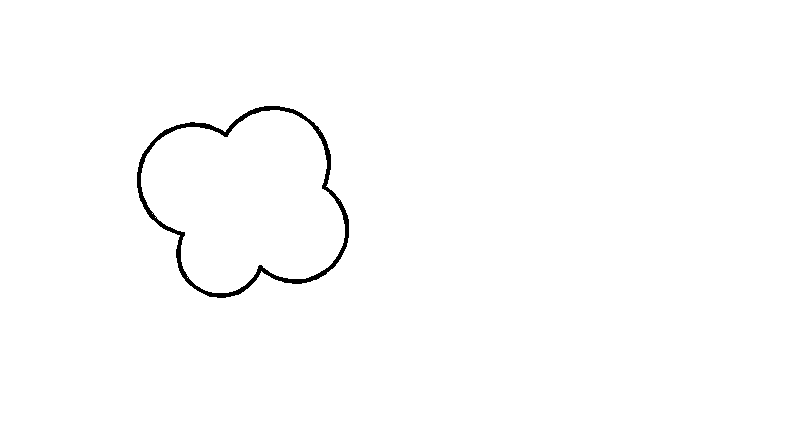

Выполнить упражнение № 44. Для выполнения этого упражнения вначале создайте произвольный объект, состоящий из нескольких элементов, например, из четырёх дуг, контур которых является замкнутым.
Создать замкнутую область № 44 |
Region Падающее меню Draw Region
Select objects: Specify opposite corner: 4 found выбрать графическим курсором все четыре дуги с помощью предполагаемой рамки, растягивая по диагонали. Select objects: <ENTER> Щелкните мышью на контур – создан единый объект Разбейте данный объект на составляющие его четыре дуги с помощью команды Explode. |
16. Штриховка
КомандаHatch (Штриховка) – выполнение штриховки замкнутой области – вызывается из падающего меню Draw (Рисовать) Hatch (Штриховка) или щелчком мыши по пиктограмме Hatch (Штриховка) панели инструментов Draw (Рисовать).
Команда Hatch (Штриховка) позволяет штриховать область, ограниченную замкнутой линией, как путём указания любой точки внутри контура, так и путём выбора объектов. Эта команда автоматически определяет контур и игнорирует любые целые примитивы и их составляющие, которые не являются частью контура. Текущим значением по умолчанию (в угловых скобках) может быть или имя одного из образцов штриховки, или по желанию пользователя (User). В первом случае в ответ на запрос системы необходимо указать имя одного из образцов, а во втором случае пользователь сообщает системе о намерении создать свой несложный топ штриховки, для чего отвечает символом U.
О
Рис. 40.

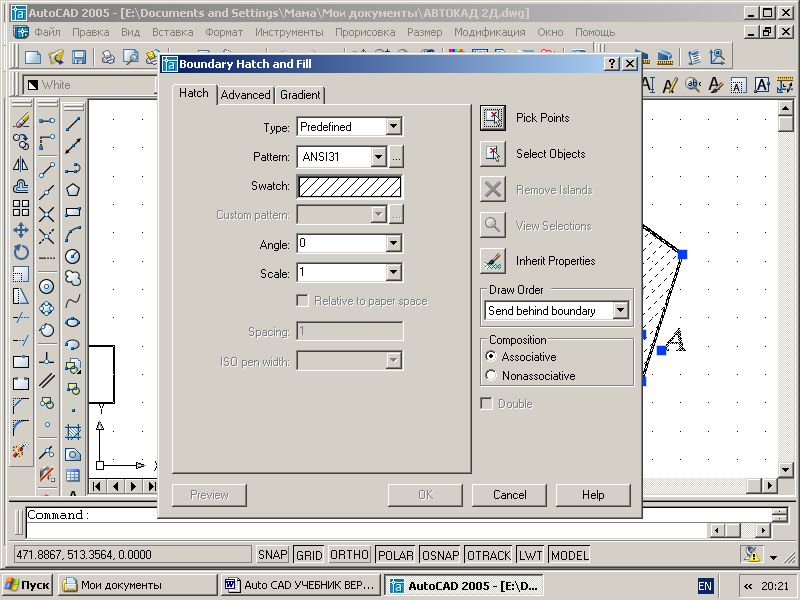

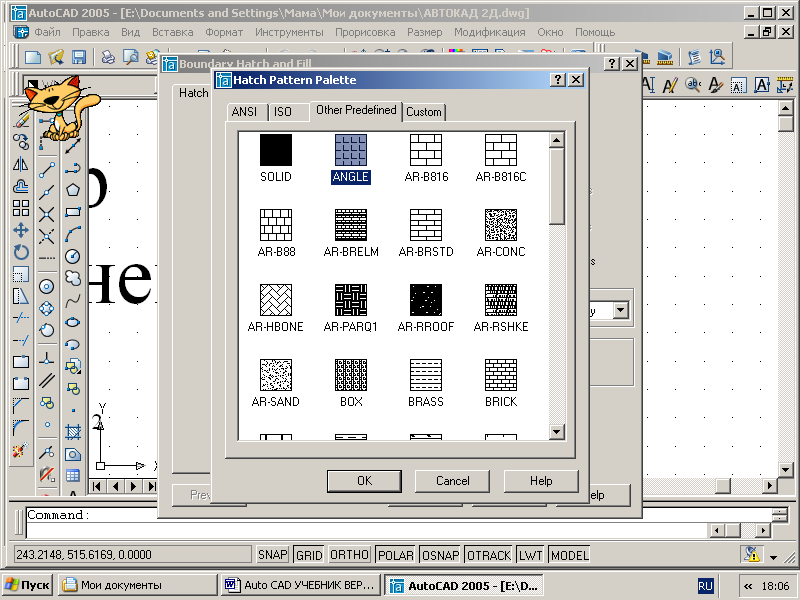

1. Вкладка Hatch (Штриховка) позволяет выбирать образцы штриховки, которые имеются в области Pattern: (Образец:). Можно пользоваться как раскрывающимся списком, так и диалоговым окном Hatch Pattern Palette (Палитра образцов штриховки), содержащим пиктограммы с графическими образцами различных штриховок (рис. 41). Для выбора образца штриховки достаточно указать его изображение.
Для использования стандартных образцов штриховок необходимо в области Type: (Тип:) в раскрывающемся списке выбрать Predefined (Стандартный). Текстовые поля Scale: (Масштаб:) и Angle: (Угол:) позволяют задать масштабный коэффициент и угол наклона для выбранного образца штриховки.
Ч
Рис. 41.
Для автоматического определения контура штриховки необходимо указать кнопку Pick Points (Указание точек). Это возможно в том случае, если на чертеже создана замкнутая область.
При определении нескольких контуров штриховки необходимо выбрать несколько внутренних точек, после чего нажать клавишу Enter. Если AutoCAD определяет, что контур не замкнут или что точка находится вне контура, на экране появляется сообщение об ошибке в диалоговом окне Boundary Definition Error (Ошибка определения контура).
Для выбора объектов в качестве контура штриховки любым из стандартных способов выбора необходимо указать кнопку Select objects (Выбор объектов).
2
Рис. 42.

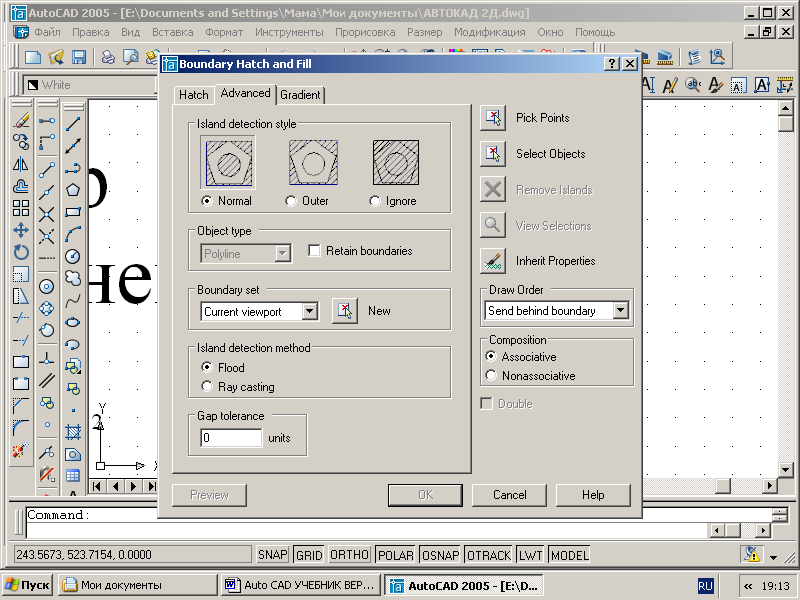

Панель Island Direction Style содержит три кнопки выбора.
Normal – устанавливает стиль штриховки, при котором режим штриховки изменяется при пересечении внутренних границ (используется по умолчанию).
Outer – устанавливает стиль штриховки, при котором выполняется штриховка только внешней замкнутой области.
Ignore – устанавливает стиль штриховки, при котором выполняется штриховка всей области внутри контура (внутренние границы игнорируются).
Панель Object Type содержит раскрывающийся список, который позволяет указать, в каком виде сохранять границу штриховки: как полилинию или как область. Кроме того, в этом поле размещена кнопка-переключатель Retain Boundaries – разрешает режим сохранения границ штриховки.
Панель Boundary Set – содержит раскрывающийся список, который определяет набор объектов для штрихуемой области.
Панель Island Direction Method – управляет методом поиска границ внутри выделенной области и содержит две кнопки выбора.
Float – включать изолированные участки как граничные объекты.
Ray Casting – исключать изолированные участки.
3. Вкладка Gradient позволяет заполнять замкнутые области градиентной заливкой. При этом можно выбирать угол заливки, количество цветов, центрировать.

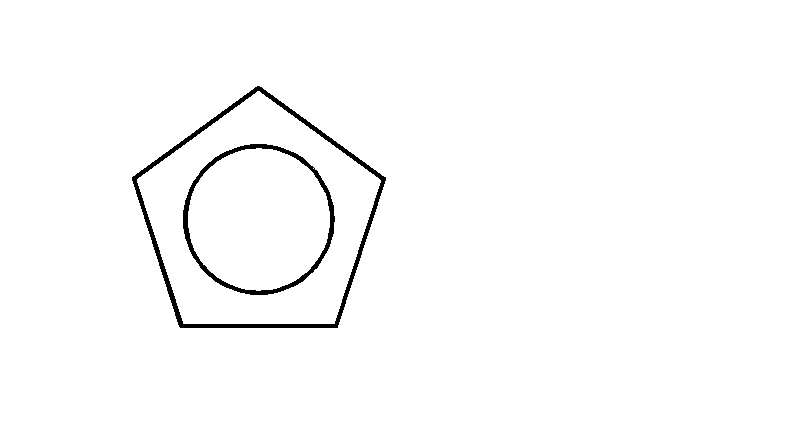

Выполнить упражнения № 45, 46. Для выполнения упражнений сначала создайте замкнутую область, показанную слева в этих упражнениях.
Выполнить штриховку замкнутой области № 45 | |
Hatch Падающее меню Draw Hatch В диалоговом окне Boundary Hatch and Fill в поле Pattern: выбрать кнопку . Вдиалоговом окнеHatch Pattern Palette выбрать закладку ANSI. В закладке ANSI выбрать шаблон ANSI31. В диалоговом окне Boundary Hatch в поле Scale: указать масштаб 1 В диалоговом окне Boundary Hatch в поле Angle: указать угол 0. Выбрать ,указать точку А внутри контура, <ENTER>. В диалоговом окне Boundary Hatch and Fill нажать кнопку ОК. | |

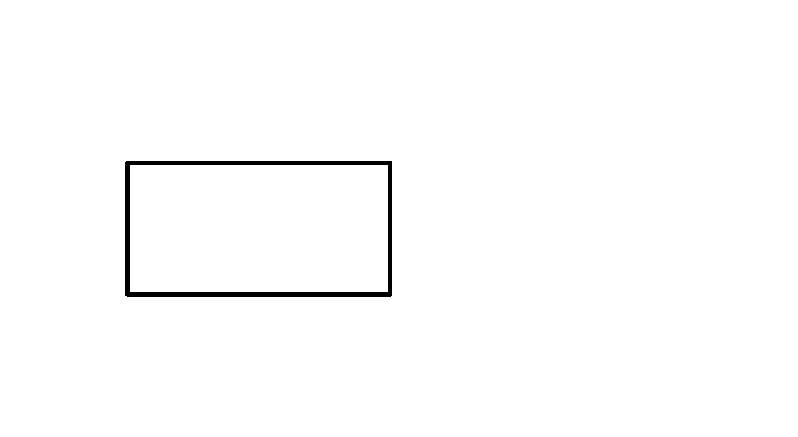

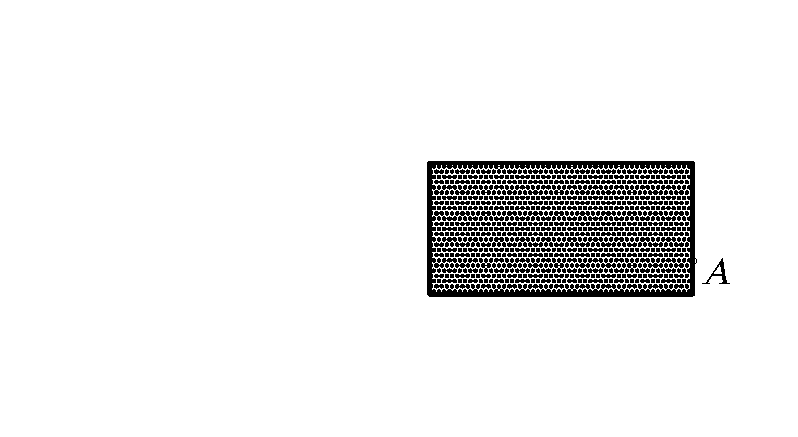

Выполнить штриховку замкнутой области № 46 | |
Hatch Падающее меню Draw Hatch В диалоговом окне Boundary Hatch and Fill в поле Pattern: выбрать кнопку . В диалоговом окне Hatch Pattern Palette выбрать закладку Other Predefined. В закладке Other Predefined выбрать шаблон DOTS. В диалоговом окне Boundary Hatch в поле Scale: указать масштаб 1 В диалоговом окне Boundary Hatch в поле Angle: указать угол 0. Выбрать , указать точку А на контуре, <ENTER>. В диалоговом окне Boundary Hatch and Fill нажать кнопку ОК. | |
