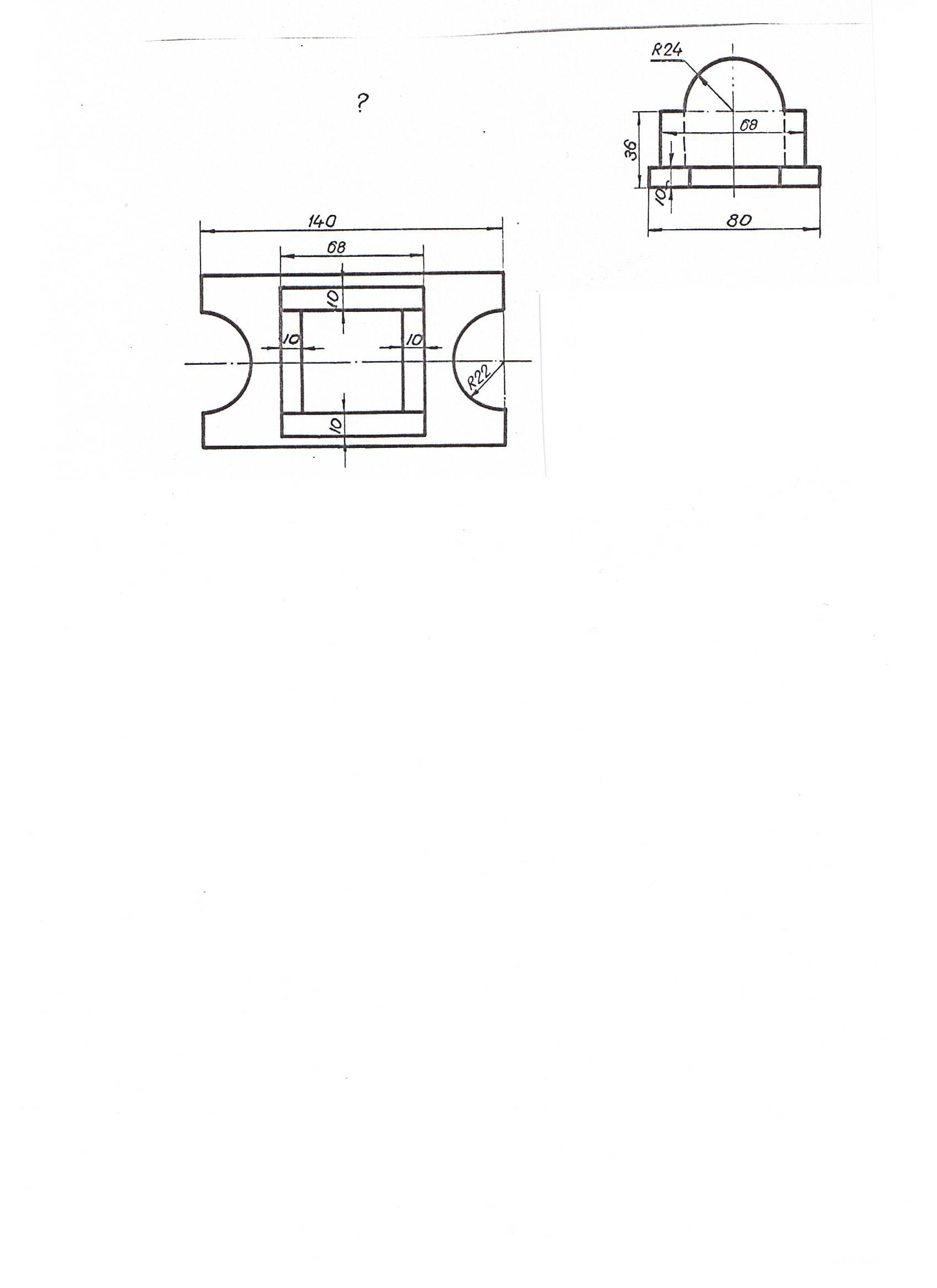

Задание для выполнения графической работы № 4
Вариант 1. Вычертить
серьгу в изометрии по заданным двум
видам в масштабе 1:1.
Вариант 2. Вычертить
вкладыш подшипника в изометрии по
заданным двум видам в
масштабе
1:1.
Вариант 3. Вычертить
скобу в изометрии по заданным двум
видам в масштабе 1:1.
Вариант 4. Вычертить
угольник в изометрии по заданным двум
видам в масштабе 1:1.
Вариант 5. Вычертить
цапфу в изометрии по заданным двум
видам в масштабе 1:1.
Вариант 6. Вычертить
ушко в изометрии по заданным двум видам
в масштабе 1:1.
Вариант 7. Вычертить
ось в изометрии по заданным двум видам
в масштабе 1:1.
Вариант 8. Вычертить
подставку в изометрии по заданным двум
видам в масштабе 1:1.
Вариант 9. Вычертить
подшипник в изометрии по заданным двум
видам в масштабе 1:1.

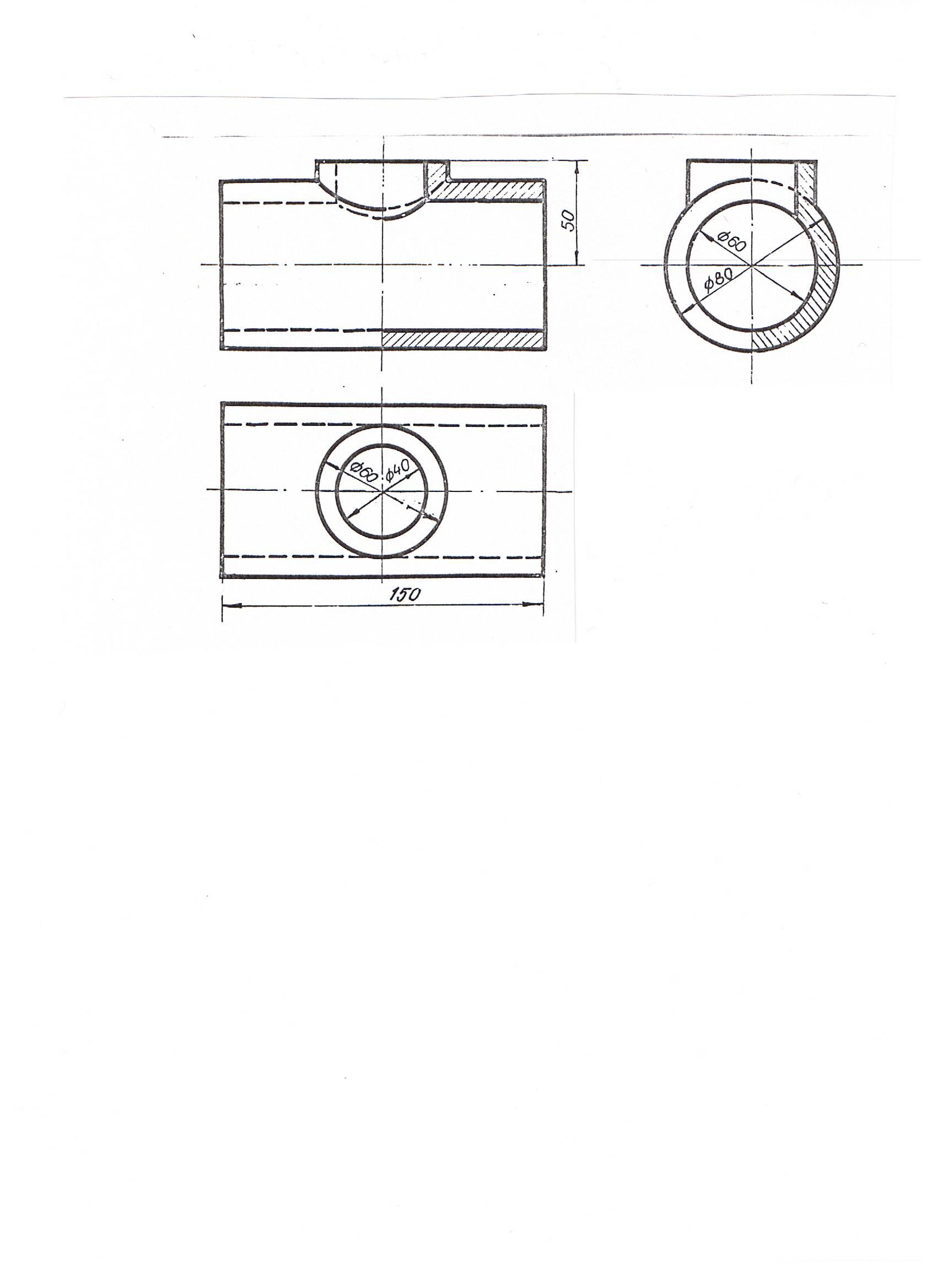

Вариант 10. Вычертить
тройник в изометрии по заданным трем
видам в масштабе 1:1.
Вариант 11. Вычертить
крышку подшипника в изометрии по
заданным двум видам в
масштабе
1:1.
Вариант 12. Вычертить
опору в изометрии по заданным двум
видам в масштабе 1:1.
