20. Диспетчер свойств объектов
Диспетчер
свойств объектовObject
Property
Manager
– это единый инструмент, управляющий
всеми объектами рисунка. В диалоговом
окне Property
(Свойства), представленном на рис. 150,
возможен просмотр и изменение практически
всех свойств рисунка. Диалоговое окно
загружается к
Рис. 150.
Диспетчер свойств объектов Object Property Manager позволяет выбирать объекты по их типу, предоставляя возможность редактировать свойства для каждого объекта. Если выбран один объект, отображается диалоговое окно со всеми доступными свойствами, характеризующими этот объект (слой, цвет, толщина линии, тип линии, высота текста и т. п.). При выборе нескольких объектов отображается окно с параметрами, которые характеризуют общие свойства этих объектов. Если не выбран ни один объект, диалоговое окно отображает общие характеристики чертежа.
Предусмотрены следующие способы изменения значений параметров:
ввести новое значение параметра с помощью клавиатуры;
явно указать новые координаты точки на экране монитора;
выбрать новое значение параметра из раскрывающегося списка;
выбрать новое значение параметра в диалоговом окне.
Диалоговое окно загружается командой PROPERTIES (Окно свойств), содержит две вкладки: раскрывающийся список выбранных объектов и три кнопки.
Раскрывающийся список, расположенный в верхней части окна, содержит перечень выбранных объектов.
Кнопка Toggle value of PICKADD Sysvar разрешает (на кнопке символ +) или запрещает (на кнопке символ 1) добавлять объекты в набор для редактирования.
Кнопка Select Object позволяет явно указать объекты, свойства которых необходимо редактировать.
Кнопка Quick Select открывает диалоговое окно с тем же именем, с помощью которого можно быстро выбрать объекты для редактирования.
При редактировании свойств объектов происходит их динамическое обновление.
21. Панель инструментов Dimension (Измерение)

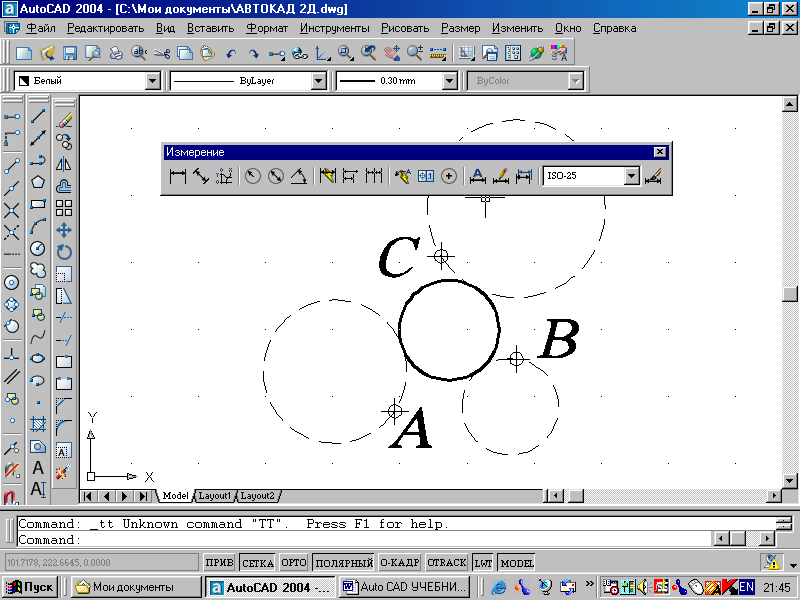

В AutoCAD используются размеры, которые можно разделить на три основные группы – линейные, радиальные и угловые. Линейные размеры делятся на горизонтальные, вертикальные, параллельные, повернутые, координатные, базовые и размерные цепи. Изображение размера: все линии, стрелки, дуги и элементы текста, составляющие размер, будут рассматриваться как один размерный примитив. Команды простановки размеров находятся в падающем меню Dimension (Размеры) или на одноименной панели инструментов (рис. 151).
Рис. 151.
21.1. Линейные размеры
AutoCAD позволяет проставлять линейные размеры, отличающиеся углом, под которым проводится размерная линия.
КомандаDimliner (Размер линейный) – позволяет создавать горизонтальный, вертикальный или повернутый размеры. Вызывается из падающего меню Dimension (Размеры) Linear (Линейный) или щелчком мыши по пиктограмме Linear Dimension (Линейный размер) панели инструментов Dimension (Размеры). Используется для определения размеров отрезков прямых линий и прямолинейных сегментов полилиний или блоков; команду можно применить для нанесения линейного размера окружности или дуги.
Для выбора точек начала выносных линий рекомендуется пользоваться режимами объектной привязки.
