1.2. Отображения и преобразования
Одним из фундаментальных понятий современной математики является понятие функции. Как известно, переменная y называется функцией переменной x, если каждому значению x, взятому из области её определения, отвечает одно или несколько значений y. Это записывают так: . Большое значение имеют однозначные функции, когда каждому значениюx соответствует единственное значение y (и наоборот).
Геометрическим аналогом понятия однозначной функции является отображение. Тогда под x и y понимают какие-либо геометрические образы: точки, прямые, плоскости, окружности…. Для конкретности в дальнейшем под x и y будем понимать точки.
Если даны два множества X(x1, x2, x3…, xi, xn), Y(y1, y2, y3…,yi, yn) и указано правило, по которому каждому элементу xi множества X ставится в соответствие определённый элемент yi множества Y, то говорят, что задано отображение f множества X в множество Y, и пишут: :(рис. 2). При этом элементyi называется образом элемента xi, а xi – прообразом элемента yi. Символическая запись читается: «в отображенииf элементу x соответствует элемент y» или «отображение f переводит x в y».
М
Рис.
2.

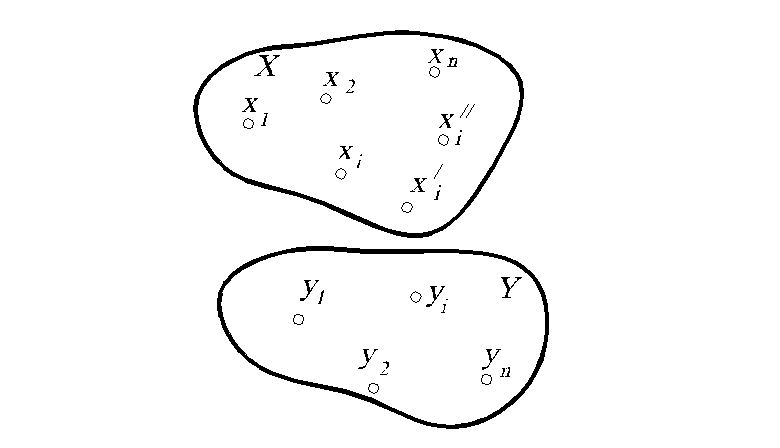

Пусть область определения X состоит из множества точек x1, x2, x3…, xi, xn , а область значений Y – из множества точек y1, y2, y3…,yi, yn (см. рис. 2). Следовательно, при отображении любой точке xi в области X соответствует единственный образ yi в области Y, но точка yi может иметь несколько прообразов . Следовательно, обратное соответствиеявляется в этом случае неоднозначным.
Т
Рис.
3.

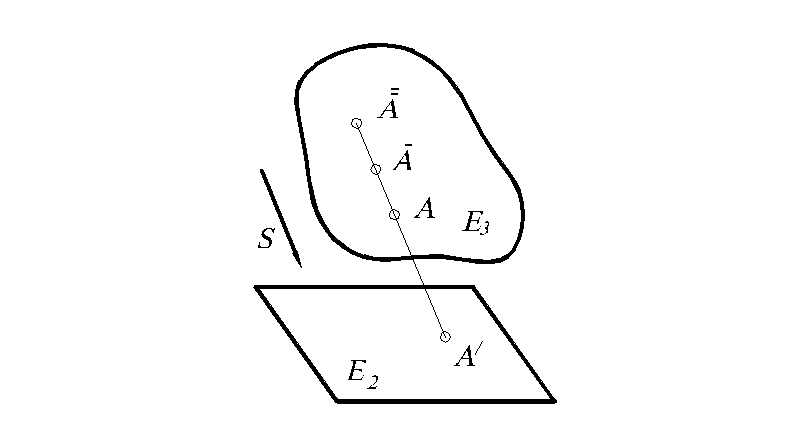

Наглядной иллюстрацией сказанного является отображение точек трёхмерного пространства на плоскость (двумерное пространство)путём параллельного проецирования (рис. 3): каждая точкаА трёхмерного пространства в данном направленииS проецируется в единственную точку плоскости. Однако в точкупроецируется не только точка, но и все точки.
Рассмотрим пример. Пусть З – множество зрителей в фойе театра перед спектаклем, а К – множество кресел. Как узнать, что зрителей и кресел поровну? Конечно, можно подсчитать, но мы получим избыточную информацию, нас не интересует их количество. Однако если во время спектакля все места заняты, причем никто из зрителей не стоит в проходах и на каждом месте сидит только один театрал, то это означает, что эти множества равны, в противном случае – наоборот.
Рассмотрим другой пример. Пусть в классе находится множество учеников и множество стульев. Предположим, что после звонка на урок каждый ученик занял свое место, то есть свой стул. В этом случае можно сказать, что задано отображение множества учеников на множество стульев. При этом если на каждом стуле сидит только один ученик, никто не стоит в проходах и все места заняты (например, имеем в классе 30 учеников и 30 стульев), то есть каждому ученику соответствует один единственный стул, и, наоборот, каждому стулу соответствует единственный ученик. Такое отображение называют взаимно однозначным (иногда говорят: «взаимно однозначное соответствие»).
Отображение называется взаимно однозначным, если каждому элементу yiY соответствует единственный прообраз xiX (и наоборот), то есть прямое соответствие и обратное соответствиеявляются однозначными. Такое отображение называетсябиективным, или биекцией.

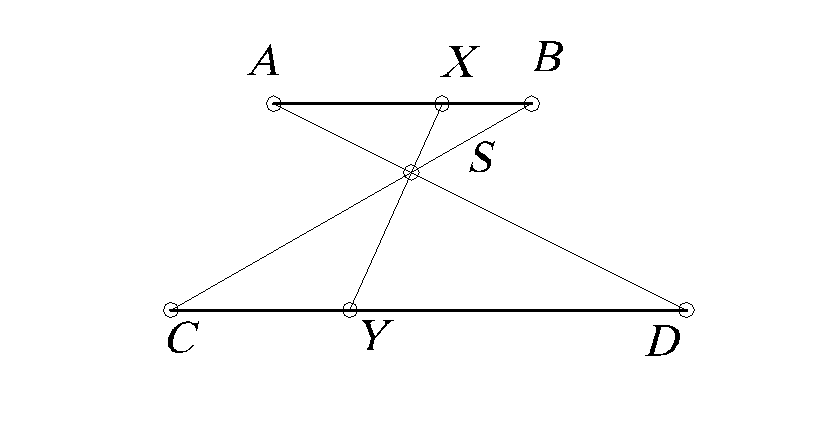

Взаимно однозначное соответствие между элементами множеств (или между множествами) может быть установлено различными способами. На рис. 4 такое соответствие между точками двух отрезков (или между отрезками) АВ и CD установлено прямыми, проходящими через точку S. При этом точке ХАВ соответствует точка YCD, что символически записывается так: ХY. Между этими отрезками можно установить соответствие так: ХY, если , гдеCY, CD, AB, AX – длины отрезков.
В
Рис. 4.
Кроме этого, встречаются многозначные соответствия. Например, легковой машине соответствует 4 колеса, и наоборот. Такое отображение называется одно-четырёхзначное (14). Одно-двузначное отображение можно рассмотреть на примере действительных чисел, то есть каждому действительному числу соответствует пара рационального и иррационального чисел, и наоборот: 12.
Примером обратимого соответствия является отображение двух плоскостей друг на друга при параллельном проецировании (рис. 5). Если в обратимом отображении область прибытия и область отправления – одно и то же множество М, то такое отображение называется отображением множества на себя, или преобразованием множества М.
О
Рис.
5.
Говоря о геометрическом преобразовании, обычно подразумевают, что М – множество точек плоскости или пространства. Если какое-то свойство фигуры F сохраняется в преобразовании f, то есть фигура обладает тем же свойством, то это свойство называетсяинвариантом преобразования.
Итак, преобразование – это взаимно однозначное отображение между всеми точками плоскости (или пространства), то есть правило, при котором каждой точке Р соответствует единственная точка Р/, и, наоборот, каждой точке Р/ соответствует единственная точка Р. Другими словами, правило, таким образом составляющее пары точек, что каждая точка Р плоскости (или пространства) ровно в одной паре стоит на первом месте и ровно в одной паре - на втором.
Может случиться, что обе точки пары окажутся одинаковыми. То есть что точка Р/ совпадает с точкой Р. В этом случае точка Р называется неподвижной (двойной) точкой преобразования.
Результат последовательного выполнения нескольких преобразований называется их произведением, или композицией преобразований. Другими словами, преобразование, переводящее прообразы первого в образы второго при условии, что образы первого отождествлены с прообразами второго. Иначе говоря, если f(k) = m и g(m)=n, то произведение h=gf переводит k в n, то есть h(k)=n (преобразование, выполняемое первым, пишут справа!). Например, если f и g – повороты вокруг центра О на углы и , то h=gf – поворот с той же осью на угол + (рис. 6, а). Если f – перенос на вектор АВ, а g – симметрия с центром О, то h=fg – симметрия с центром А, где 2АО=АВ (такое преобразование показано на рис. 6, б).
Здесь в первом примере произведение h=gf=fg, то есть не зависит от порядка сомножителей, то есть в этом случае говорят, что f и g перестановочны или коммутируют. Однако во втором примере произведение зависит от порядка сомножителей, то есть не коммутирует: fggf (сравните два рисунка – 6, а и 6, в или 6, а и 6, б).
А
а
б
в
Рис. 6.
