21.7. Координатные размеры
КомандаDimordinate (Размер координатный) позволяет вычерчивать размер, показывающий расстояние от начала координат до объекта вдоль оси x или y. Вызывается из падающего меню Dimension (Размеры) Ordinate (Координатный) или щелчком мыши по пиктограмме Ordinate Dimension (Координатный размер) панели инструментов Dimension (Размеры).
Координатный размер состоит из значения координаты x или y и выноски. Координатный размер по x – это расстояние от начала координат до объекта вдоль оси x, а координатный размер по y – это расстояние вдоль оси y. Если указана точка, AutoCAD автоматически определяет, по какой оси проставлять координатный размер. Текст координатного размера располагается вдоль выноски, независимо от ориентации текста, заданной текущим размерным стилем. Опции команды позволяют изменять размерный текст и угол наклона размерного текста.
21.8. Выноски и пояснительные надписи на чертеже
КомандаQLeader (Быстрая Выноска) обеспечивает вычерчивание линии-выноски и вызывается из падающего меню Dimension (Размеры) Leader (Выноска) или щелчком мыши по пиктограмме Quick Leader (Быстрая выноска) панели инструментов Dimension (Размеры).
Если на первый запрос команды нажать клавишу Enter, то система открывает диалоговое окно Leader Settings для настройки параметров линии-выноски (рис. 152). Это диалоговое окно содержит три вкладки. Вкладка Annotation позволяет управлять содержанием аннотации, добавляемой к линии выноски: это может быть многострочный текст, допуск формы и расположения поверхностей, блок или ничего.
Вкладка Leader & Arrow позволяет управлять внешним видом линии выноски и формой стрелки указателя линии выноски. Кнопка выбора Straight устанавливает линию выноски в виде ломаной линии с прямолинейными сегментами, а кнопка Spline – в виде гладкой кривой (сплайна).
В
Рис.152.
Top of Top Line – по верху верхней строки;
Middle of Top Line – по середине верхней строки;
Middle of Multilane Text – по середине текста;
Middle of Bottom Line – по середине нижней строки;
Bottom of Bottom Line – по низу нижней строки;
Флажок Underline Bottom Line отменяет все способы расположения надписи и разрешает ее подчеркивание полкой линии выноски.
Выполнить упражнение № 87.

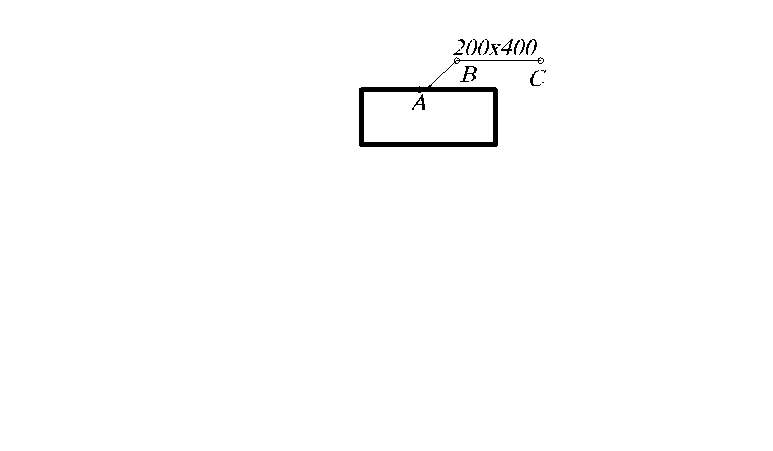

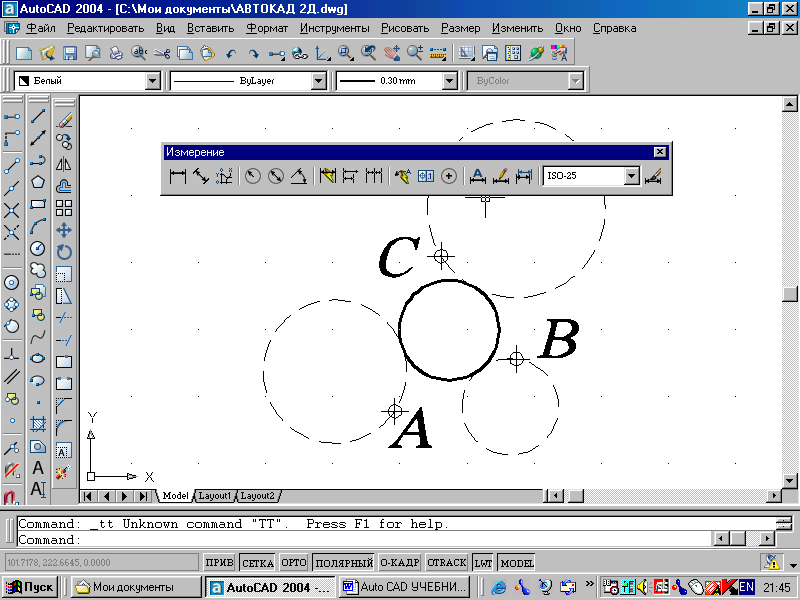

Проставить размеры детали прямоугольного сечения на полке линии-выноски № 87 | |
Qleader Падающее меню Dimension Leader Specify first leader point, or [Settings] <Settings>: указать точку А Specify next point: указать точку В Specify next point: указать точку С Specify text width <6>: Enter Enter first line of annotation text <Mtext>: 200x400 Enter next line of annotation text: Enter | |
