18.14. Построение сопряжений углов

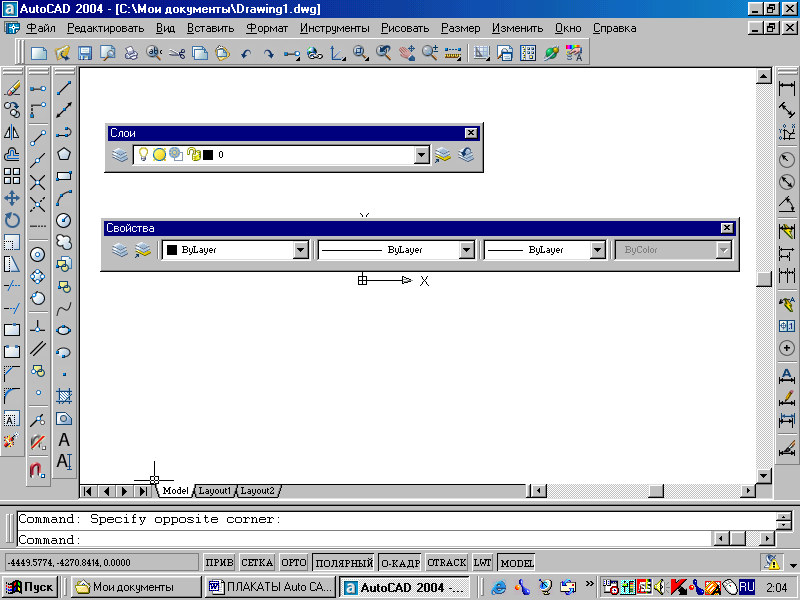

КомандаFillet (Сопряжение) – скругляет или сопрягает объекты дугой заданного радиуса. Вызывается из падающего меню Modify (Редактирование) Fillet (Сопряжение) или щелчком мыши по пиктограмме Fillet (Сопряжение) панели инструментов Modify (Редактирование).

С помощью этой команды можно сопрягать объекты следующих типов: линия, полилиния, луч, конструкционная линия, которые на чертеже имеют вид прямых, причем сопрягаемые линии, которых могут быть и параллельными. Допускается сопрягать и криволинейные объекты типов дуга, окружность и эллипс.

Процесс сопряжения состоит из двух этапов. Сначала определяется радиус сопрягающей дуги. В качестве такового используется радиус последнего выполненного сопряжения. Если необходимо переназначить величину радиуса, выбирают опцию Radius и вводят новое значение. Затем выбирают два сопрягаемых отрезка. AutoCAD выполнит сопряжение отрезков в соответствии с имеющейся информацией.

Команда имеет четыре основанные опции.

Select first object (выберите первый объект). Эта опция позволяет указать первый объект сопряжения, если выполняется редактирование плоских объектов, либо трёхмерное ребро, если выполняется плавное сопряжение на трёхмерной модели. После выбора первого объекта сопряжения выбирается второе. При работе с трехмерными моделями можно выбрать несколько ребер, которые будут сглажены поверхностью одного радиуса. В этом случае имеется еще три опции:

- Select an edge (Выберите ребро). Эта опция позволяет выбрать дополнительно рабра трехмерной модели до тех пор, пока не будет нажата клавиша Enter.

- Chain (Цепочка). Эта опция позволяет указать непрерывную последовательность ребер на одной грани, которые будут одинаково сглажены.

-Radius (Радиус) – задание радиуса.

Polyline (Полилиния). При выборе этой опции, которая доступна только в том случае, если выбранным объектом является полилиния, все углы между последовательными сегментами будут сопряжены дугами одного радиуса.
Radius (Радиус). Эта опция позволяет задать значение радиуса. Изменение радиуса действует только на выполняемые после этого сопряжения, оставляя неизменными существующие.
Trim (Обрезать). Позволяет задать режим обработки двух объектов, то есть разрешает обрезать ненужные линии или нет, до выполнения сопряжения. По умолчанию сопрягаемые объекты обрезаются.

Выполнить упражнения № 70 - 72.

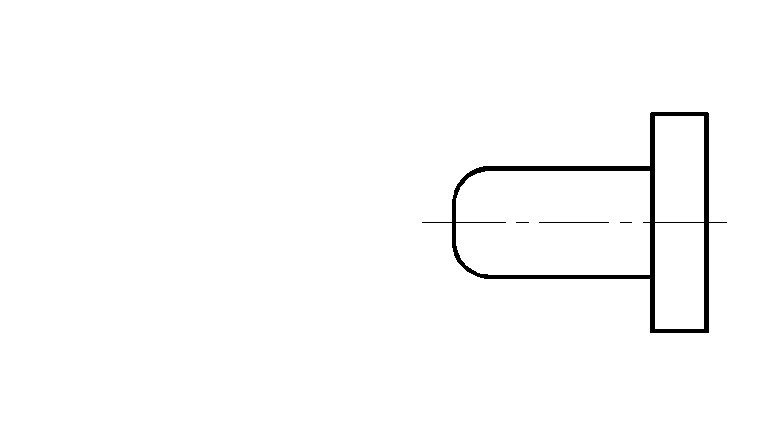

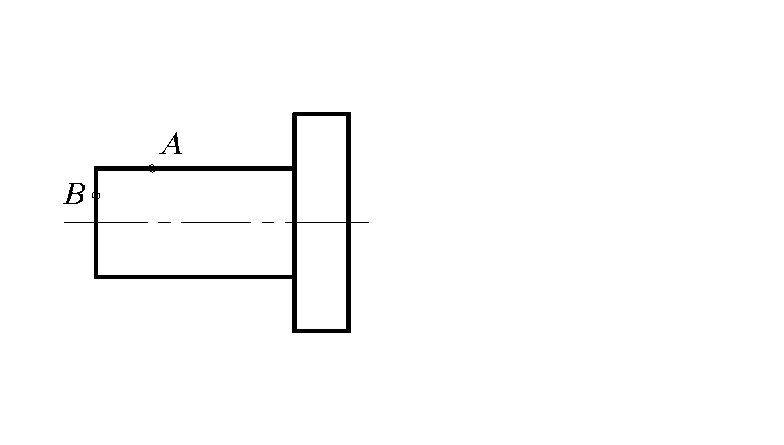

Построить сопряжение отрезков № 70

Fillet Падающее меню Modify Fillet

Current settings: Mode = TRIM, Radius = 0.0000

Select first object or [Polyline/Radius/Trim/mUltiple]: R задать значение радиуса

Specify fillet radius <0.0000>: 10 радиус скругления

Select first object or [Polyline/Radius/Trim/mUltiple]: указать на отрезок в точке А

Select second object: указать на отрезок в точке В

Аналогично построить второе сопряжение.

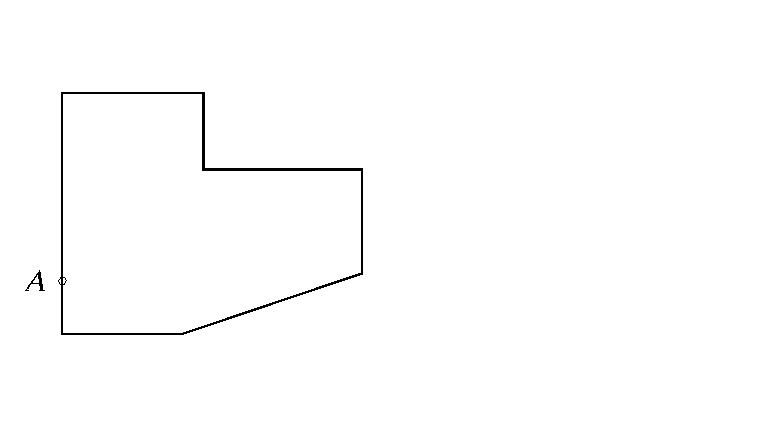

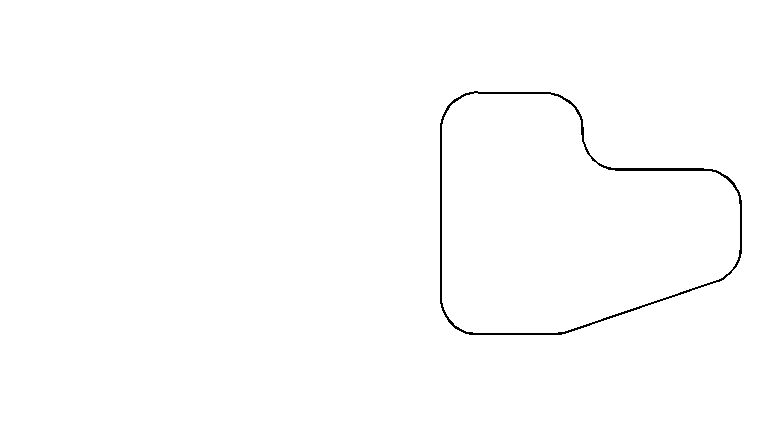

Построить сопряжения на углах сегментов полилинии № 71

Fillet Падающее меню Modify Fillet

Current settings: Mode = TRIM, Radius = 0.0000

Select first object or [Polyline/Radius/Trim/mUltiple]: R задать значение радиуса

Specify fillet radius <0.0000>: 10 радиус скругления

Select first object or [Polyline/Radius/Trim/mUltiple]: P режим полилинии

Select 2D polyline: указать на полилинию в любой точке (например, в точке А)

7 lines were filleted

Замечание. Если два отрезка параллельны, то между их концами вычерчивается полукруг, при этом радиус сопряжения автоматически устанавливается равным половине расстояния между отрезками.

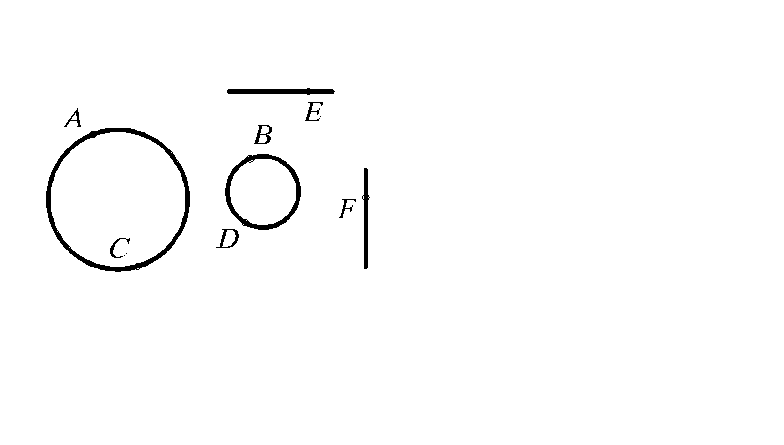

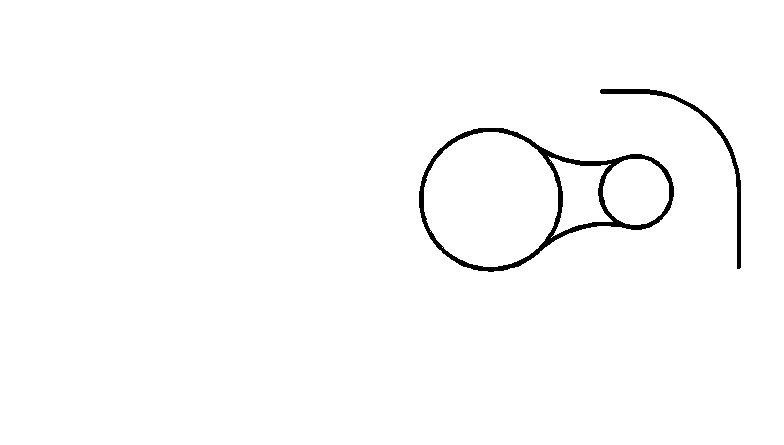

Построить сопряжения заданных объектов № 72

Fillet Падающее меню Modify Fillet
