16.7. Работа с материалами
В AutoCAD под материалами понимаются оптические свойства отдельного объекта модели – цвет, шероховатость, текстура поверхности, способность к поглощению и отражению света.

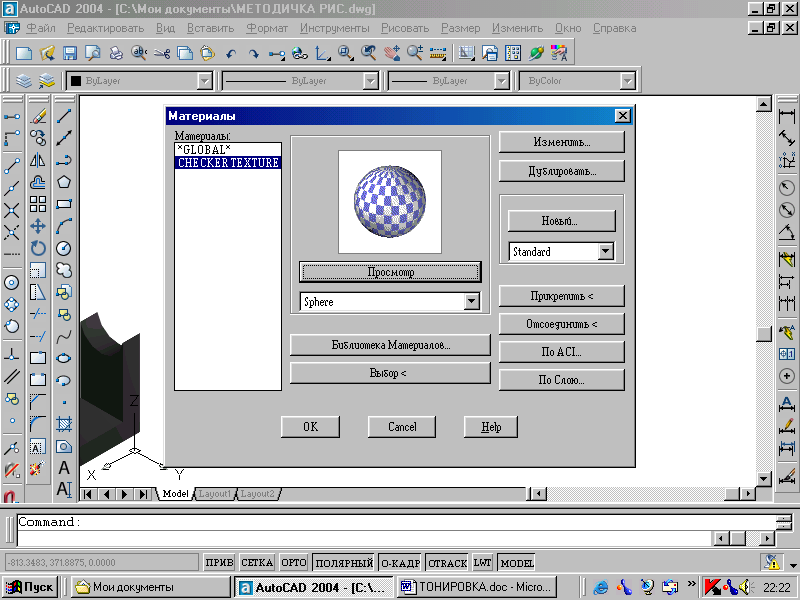

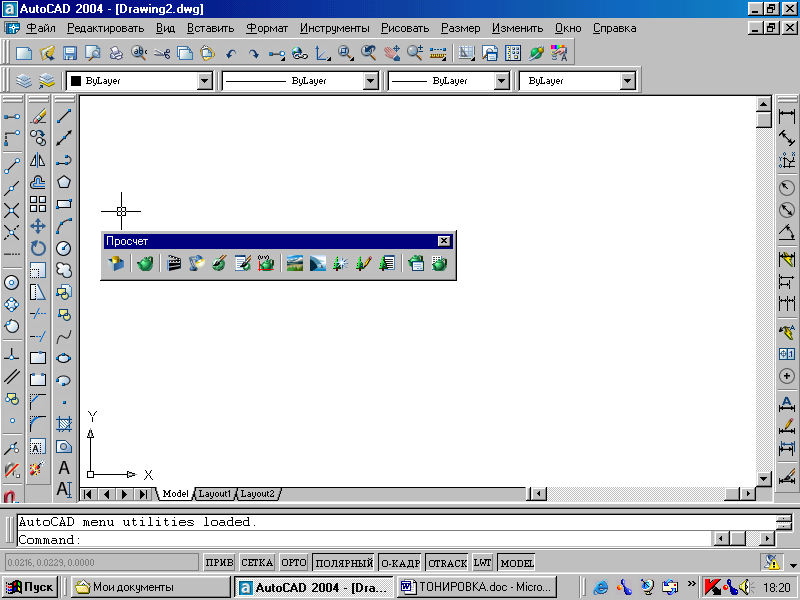

КомандаRMAT (Материал) вызывается из падающего меню View (Вид)Render (Тонировать)Materials…(Материал…) или щелчком мыши по пиктограмме Render (Тонировать) одноимённой панели инструментов. При этом загружается диалоговое окно Materials (Материалы) (рис. 173).
Рис. 173.

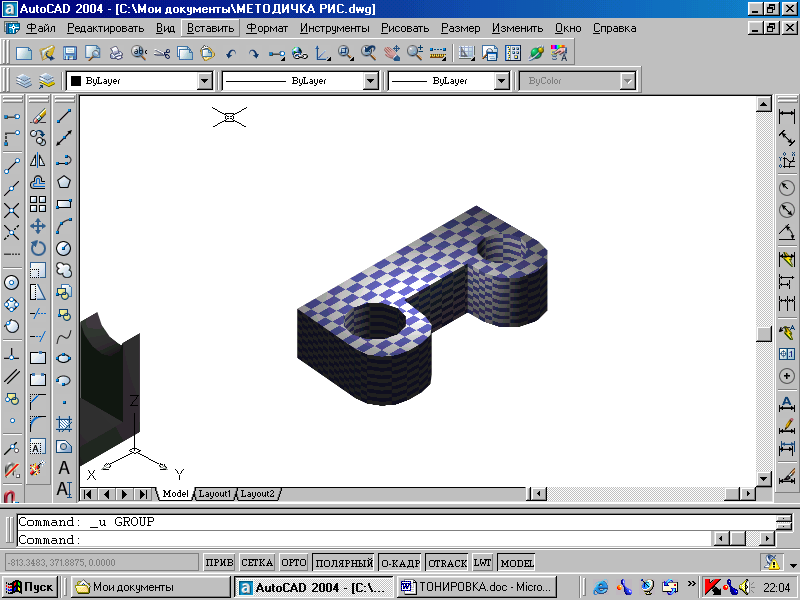

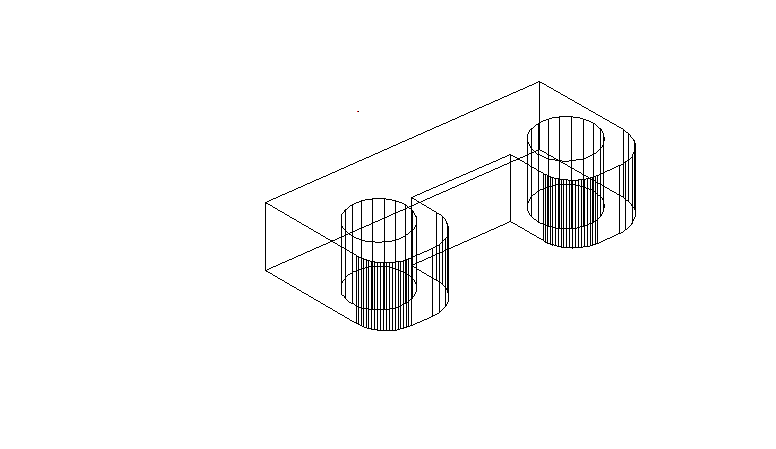

Выполнить упражнение № 138.
Тонировать объекты с установкой материала № 138 |
RMAT Падающее меню VIEW RENDER MATERIALS В диалоговом окне MATERIALS (Материалы) выбрать кнопку Materials Library (Библиотека материалов). В диалоговом окне Materials Library (Библиотека материалов) в области Current Library (Текущая библиотека) подобрать материал:CHECER TEXTURE, просматривая его в окне Preview. Импортировать материал в область Current Drawing (Текущий рисунок), нажав кнопку <-Import. В диалоговом окне MATERIALS выбрать кнопку Attach< (Присвоить). Выбрать объект. В диалоговом окне Render нажать кнопку Render
|
Вопросы для самопроверки
Построить твердотельную модель заданной детали (прил. 5).
Построить твердотельную модель заданной детали, согласно своему варианту (прил. 6).
Заключение
Компьютерная графика – дисциплина, обучающая методам изображения предметов и общим правилам черчения с применением компьютерных технологий.
Скорость, точность и легкость, с которыми создаются модели проектируемых изделий, широкие возможности их преобразования и редактирования, различные способы получения плоских изображений этих изделий (видов, разрезов, сечений), ассоциативно связанных с моделями, - все это обеспечивает огромную экономию времени по сравнению с «ручным» черчением. Но при этом не следует забывать о законах формирования геометрических моделей, теория которых излагается в начертательной геометрии.
Многообразие систем информационных технологий требует от специалиста умения применять свои знания при решении конкретной задачи, компонентами которых являются: умение осознать, формулировать и творчески решать задачи; умение ориентироваться в многообразии программных продуктов, существующих на сегодняшний день; чётко представлять возможности и характеристики того или иного пакета прикладных программ; умение выбрать наиболее оптимальный путь из предложенных для решения конкретной задачи; умение быстро перестраиваться при смене программного обеспечения.
Как показывает анализ действий специалистов на предприятиях различного профиля, можно быть прекрасным программистом, владеющим средствами вычислительной техники и совершенно не представляющим, как формируется модель изделия. И наоборот, можно быть специалистом в своей предметной области и не учитывать специфических особенностей использования вычислительной техники и программных средств.
Однако геометрическая теория моделирования позволяет объединить знания для раскрытия возможностей применения определённых алгоритмов и взаимодействия их с различными пакетами прикладных программ.
