16.3. Тонирование изображений трёхмерных объектов

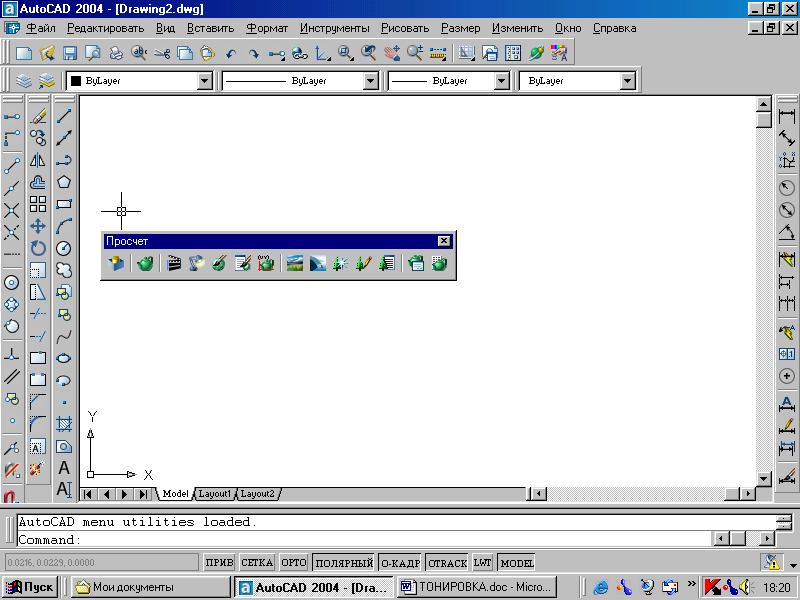

Панель инструментов RENDER (Тонировать) (рис.171).
Рис. 171.
Плавность тонированных тел с криволинейными поверхностями регулирует системная переменная FACETRES. Она связана с точностью аппроксимации, заданной в команде VIEWRES (НАСТРВИД). Если значение системной переменной FACETRES равно 1, степень аппроксимации криволинейных поверхностей тел равна степени аппроксимации окружностей, дуг и эллипсов. Если этой переменной присвоить значение 2, точность аппроксимации для тел будет вдвое выше, чем для окружностей, дуг и эллипсов и т. д. Значение FACETRES по умолчанию равно 0.5. Диапазон допустимых значений – от 0.01 до 10. Для изменения значения FACETRES в командной строке прописывается слово FACETRES / прописывается числовое значение от 0.01 до 10.
Диалоговое окноRENDER (Тонировать) загружается командой RENDER (Тонировать), которая вызывается из падающего меню Падающее меню View (Вид) Render… (Тонировать…) Render (Тонировать) или щелчком мыши по пиктограмме Render (Тонировать) одноимённой панели инструментов.
Вывод тонированного изображения определяется в области Destination (Место назначения), для чего нужно выбрать одно из трёх значений раскрывающегося списка:
Viewport (Видовой экран) – вывод изображения в видовой экран;
Render Window (Окно) – отдельное окно Render;
File (Файл) – в файл.
Программа AutoCAD предоставляет в распоряжение пользователя три вида тонирования:
Render (Упрощенное) - тонирование без добавления источников света, присвоения материалов и определения сцен. Данный режим предоставляет наименьшие возможности настройки и моделирования различных эффектов визуализации, но позволяет быстрее всего получить результаты;
Photo Real (Фотореалистичное) – более реалистичное тонирование с возможностью отображения растровых и прозрачных материалов, а также моделировать различные эффекты при отображении теней;
Photo Raytrace (Трассировка луча) – ещё более реалистичное тонирование, основанное на алгоритме обратной трассировки световых лучей для регенерации отражения, преломления и точного определения освещённости.
Загрузка системы тонирования происходит автоматически при первом запуске команды тонирования: RENDER (Тонировать), SCENE (СЦЕНА), LIGHT (СВЕТ), RMAT (МАТЕРИАЛ), MATLIB (Библиотека Материалов), BACKGROUND (ФОН) и др.

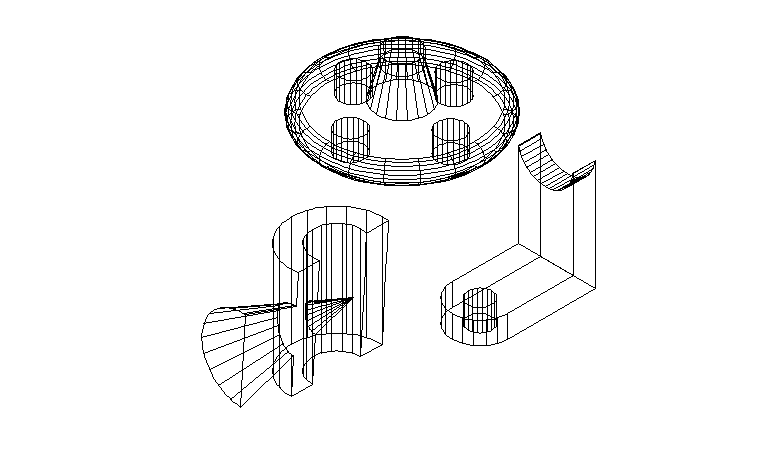

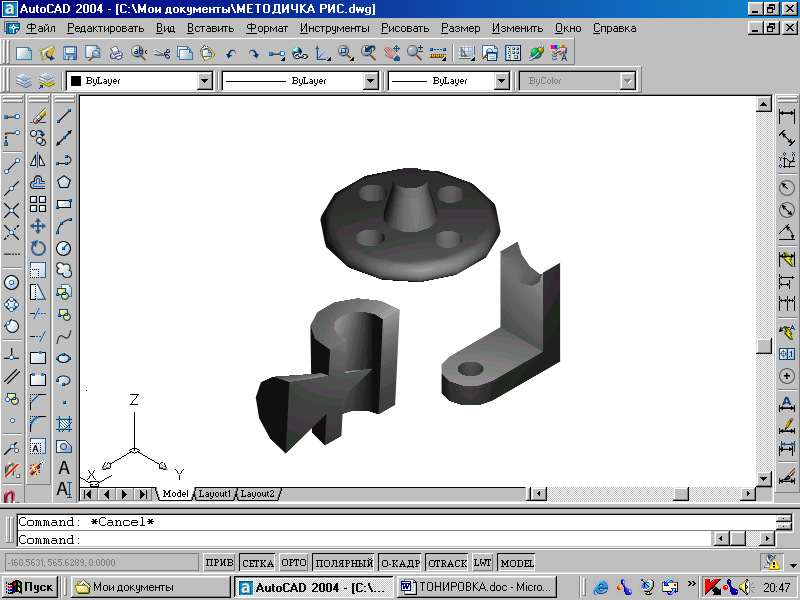

Выполнить упражнение № 135.
Тонировать объекты № 135 |
RENDER Падающее меню VIEW RENDER RENDER В диалоговом окне Render нажать кнопку Render
|
16.4. Включение фона в изображение сцены
В AutoCAD имеется несколько функций для добавления фона в создаваемую сцену. В качестве фона можно выбрать изображение неба, добавить элементы ландшафта и др., вызываемой командой BACKGROUND (ФОН).
Команда BACKGROUND (ФОН) загружается из падающего меню View (Вид)Render…(Тонировать…)Background (Фон) или щелчком мыши по пиктограмме Render (Тонировать) одноимённой панели инструментов. Существуют четыре типа фона, которые выбираются соответствующими переключениями:
Solid (Сплошной) – сплошной одноцветный фон, выбранный из палитры цветов;
Gradient (Переход). Фон содержит до трёх цветов, плавно переходящих друг в друга;
Image (Изображение) – фон в виде растровой картинки. Эту картинку можно изменять по размеру и положению, а также можно размножить по прямоугольной сетке, заполняя весь фон;
Merge (Слияние). Позволяет использовать в качестве фона текущее изображение на экране AutoCAD. Это имеет смысл в том случае, когда тонирование выполняется только по отношению к части экрана. В результате формируется совмещённое изображение тонированного объекта и нетонированного фона.

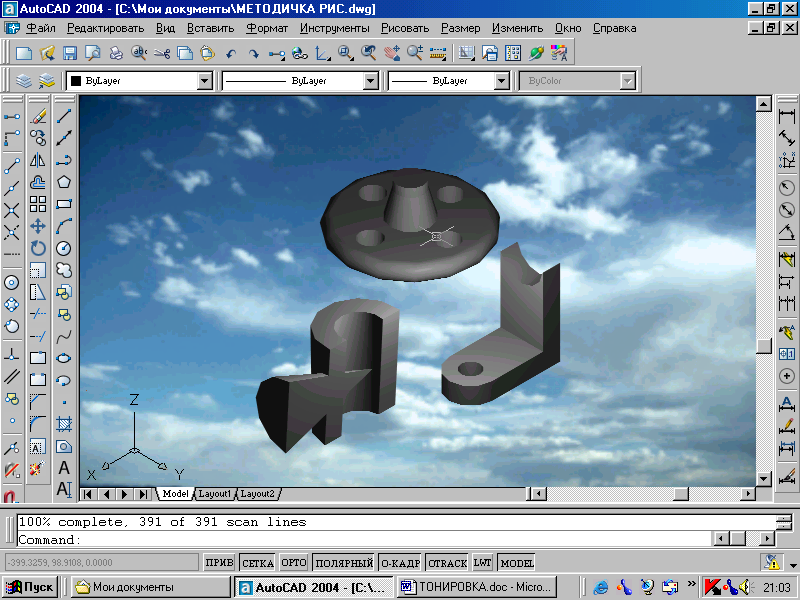

Выполнить упражнение № 136.
Тонировать объекты с установкой тона № 136 |
BACKGROUND Падающее меню VIEW RENDER BACKGROUND В диалоговом окне BACKGROUND установить режим Image. В области Image в поле Name ввести имя файла sky.tga или найти другой файл, нажав кнопку Find File (Найти файл) В диалоговом окне Render нажать кнопку Render
|
