7. Моделирование каркасов
Элементарными трехмерными объектами системы AutoCAD, предназначенными, прежде всего для каркасного моделирования, являются отрезки, сплайны и полилинии. Первые два типа объектов создаются при помощи тех же команд LINE и SPLINE, которые используются при плоском черчении. Особенностью при их использовании в трёхмерном пространстве является то, что при задании координат точек следует указывать и координату по оси Z (при плоском черчении эта координата опускается). При указании точек графическим курсором следует пользоваться объектной привязкой, так как в противном случае система воспринимает указанные точки как лежащие на плоскости XY текущей системы координат. Трехмерные полилинии создаются при помощи специальной команды 3DPOLY. Эта команда позволяет создавать полилинию, состоящую только из прямолинейных сегментов, поэтому для создания сглаженных линий используют команду REDIT (Редактирование трехмерных полилиний).
7.1. Трехмерная полилиния

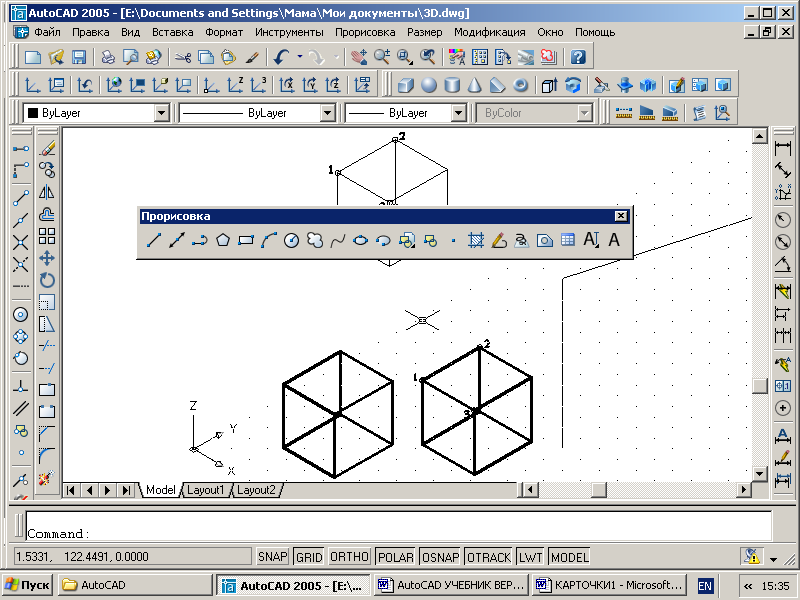

Команда 3DPOLY (3М ПЛиния) – построение трехмерной полилинии – вызывается из падающего меню Draw (Рисовать) 3Dpoly (3М ПЛиния), щелчком мыши по пиктограмме 3Dpoly (3М ПЛиния) панели инструментов Draw (Рисовать) или вводом в командную строку слова 3DPOLY с клавиатуры
Опции команды:
Undo (Отмена) – используется для отмены создания последнего отрезка;
Close (Замкнуть) – используется для замыкания построенной полилинии и завершения работы с командой.
Выполнить упражнение № 96.

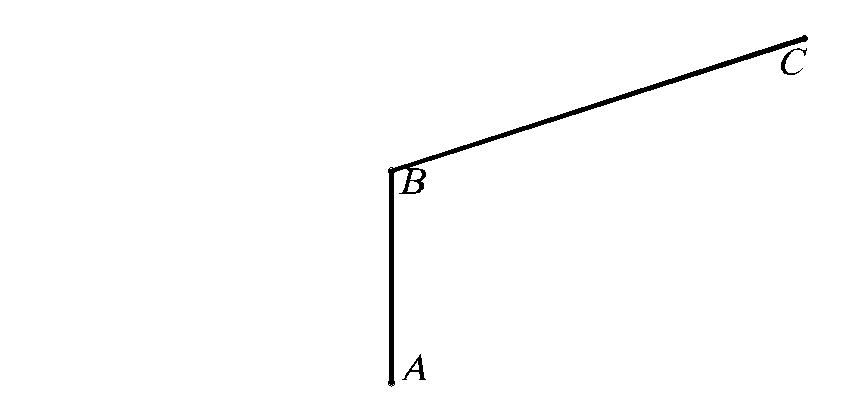

Построить трехмерную полилинию № 96 |
3D Polyline Падающее меню Draw 3D Polyline Specify start point of polyline: 100,100,0 Specify endpoint of line or [Undo]: @0,0,80 Specify endpoint of line or [Undo]: @90,90,50 Specify endpoint of line or [Close/Undo]:
|
7.2. Средства редактирования трехмерной полилинии
- PEDIT (Изменить полилинию) позволяет редактировать трехмерные полилинии и вызывается из падающего меню Modify (Редактировать) Object (Объект) Polyline (Полилиния), щелчком мыши по пиктограмме Pedit (Изменить полилинию) панели инструментов Modify II (Редактировать II) или вводом в командную строку слова PEDIT с клавиатуры.
Опции команды:
Multiple (Много) – используется, если необходимо одинаковым образом отредактировать несколько полилиний; в этом случае система потребует указать эти полилинии;
Close (Замкнуть) – используется, если необходимо замкнуть полилинию, при этом система добавляет сегмент, соединяющий начальную и конечную точки полилинии; если выбранная полилиния замкнута, то в списке параметров вариант Close заменяется вариантом Open;
Open (Разомкнуть) – используется, если необходимо разомкнуть полилинию, при этом система удаляет сегмент, соединяющий конечную и начальную точки;
Edit vertex (Редактировать вершину) – используется для редактирования вершин полилинии. Дальнейшая работа в режиме редактирования вершин производится так же, как и в случае редактирования плоской полилинии;
Spline curve (Сгладить) – используется для преобразования полилинии в гладкую с использованием аппарата В-сплайнов, при этом данная кривая в общем случае не приходит через вершины исходной полилинии;
Decurve (Отменить сглаживание) – используется для отмены преобразования полилинии в гладкую кривую;
Undo (Отменить) – используется для отмены последнего изменения.
Выполнить упражнение № 97

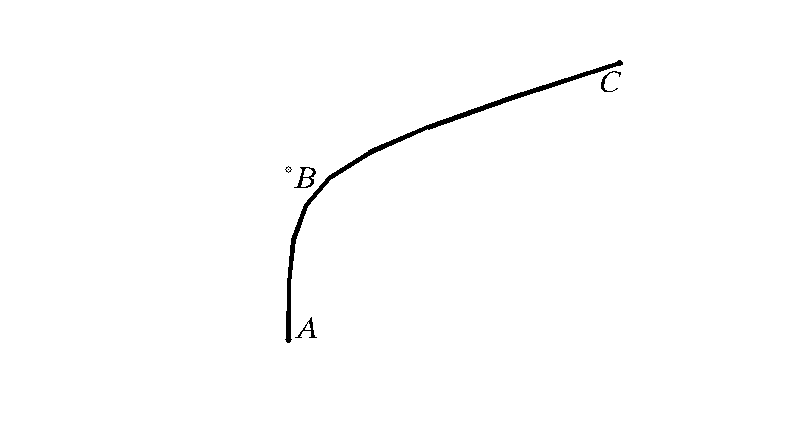

Сгладить трехмерную полилинию № 97 | |
PEDIT Падающее меню Modify Object Polyline Enter an option [Close/Edit vertex/Spline curve/Decurve/Undo]: s режим сглаживания полилинии Enter an option [Close/Edit vertex/Spline curve/Decurve/Undo]: Enter | |
