18.10. Подрезание объектов

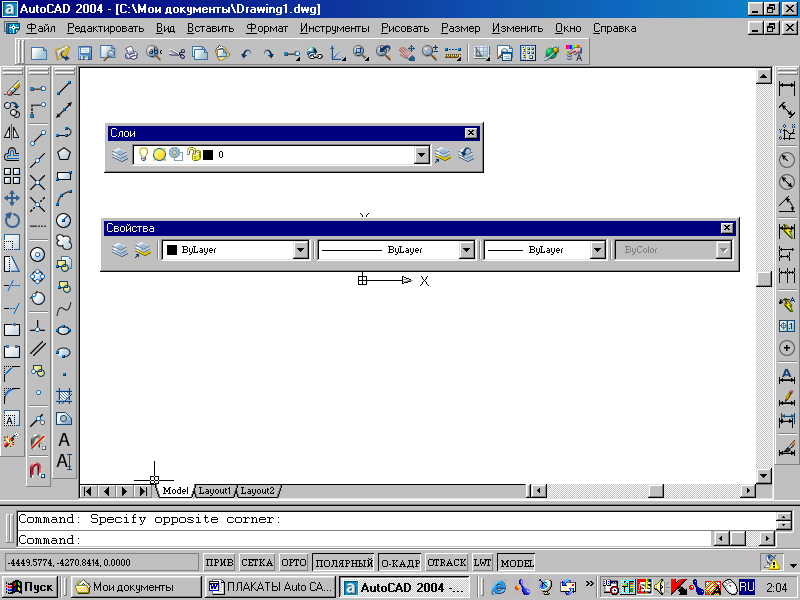

КомандаTrim (Обрезать) – удаляет часть графического объекта, обрезая его по заданной режущей кромке, вызывается из падающего меню Modify (Редактирование) Trim (Обрезать) или щелчком мыши по пиктограмме Trim (Обрезать) панели инструментов Modify (Редактирование).
Прежде чем удалить лишние фрагменты – подрезать объект, необходимо определить режущую кромку. Режущей кромкой могут служить отрезки, дуги, окружности, двумерные полилинии, эллипсы, сплайны, прямые, лучи. Можно выбирать несколько режущих кромок и подрезать несколько объектов одновременно. В пространстве листа режущими кромками могут быть границы видовых экранов. После определения объектов, которые будут использованы в качестве режущих кромок, выбираются объекты для подрезания. При этом перечисляются следующие опции команды.
Select object to trim (Выберите объекты для подрезания). Эта опция предлагается по умолчанию. Нужно выбрать любым известным способом те объекты, которые нужно откорректировать, при этом каждый объект должен быть указан с того конца, который нужно удалить.
Project (Проекция). Эта опция определяет режим отсечения объектов по пересечению проекции объектов с границей в трехмерном пространстве:
- None (Никакой) – режущая кромка не проектируется, она должна явно (физически) пересекать корректируемый объект;
- UCS (ПСК) – кромка проектируется на координатную плоскость XY текущей пользовательской системы координат. Фактически при этом в качестве режущей кромки используется плоскость, нормальная к плоскости XY текущей ПСК;
- View (Вид) – режущая кромка и подрезаемый объект проектируются на плоскость экрана в текущем виде.
Edge (Кромка) определяет режим поиска пересечения:
- Extend (Удлинить) – выполняет удлинение режущей кромки до воображаемого пересечения с корректируемым объектом;
- No Extend (Не удлинять) – отсечение объектов по границе, с которой они имеют пересечение.
Выполнить упражнение № 65.

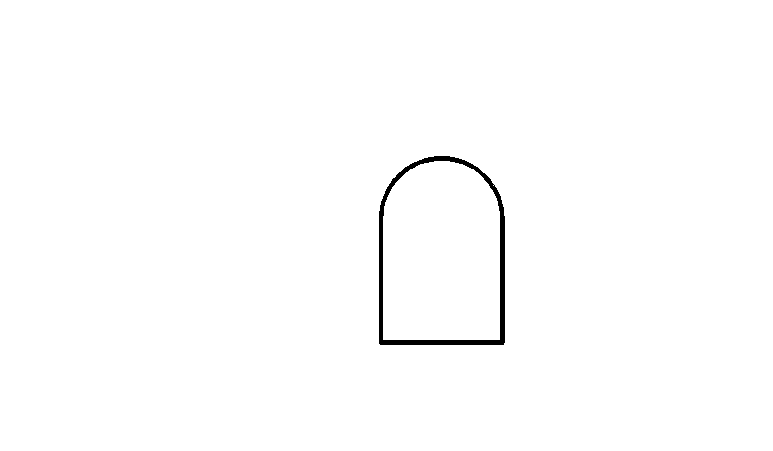

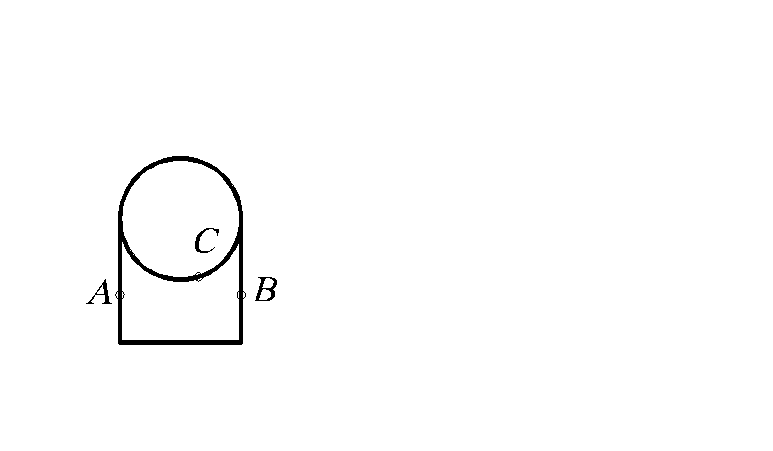

Отсечь часть окружности № 65 | |
Trim Падающее меню Modify Trim Current settings: Projection=UCS, Edge=None Select cutting edges ... Select objects: указать режущую кромку, выбрав объекты А и В Select objects: Enter Select object to trim or shift-select to extend or [Project/Edge/Undo]: указать объект С Select object to trim or shift-select to extend or [Project/Edge/Undo]: <ENTER> | |
18.11. Удлинение объектов
Команда Extend (Удлинить) – удлиняет объекты до пересечения с указанной линией, вызывается из падающего меню Modify (Редактирование) Extend (Удлинить) или щелчком мыши по пиктограмме Extend (Удлинить) панели инструментов Modify (Редактирование).
Методика выполнения удлинения объектов мало отличается от подрезания. Разница только в том, что вместо режущей кромки задается граничная кромка. Удлинять командой Extend (Удлинить) можно отрезки, незамкнутые полилинии, дуги, лучи, эллиптические дуги. Граничными кромками могут служить отрезки, дуги, двумерные полилинии. Удлиняемые объекты выбираются, если указать на ту часть, которая должна удлиняться. Объекты нельзя выбирать рамкой.
В процессе выполнения команды Extend (Удлинить)используются те же приглашения, что и для Trim (Обрезать). Первое приглашение Select boundary edges касается выбора объектов, которые будут использованы в качестве граничной кромки. Для задания способа интерпретации граничных кромок предлагается использовать такие же опции, как и при выполнении подрезания.
Project (Проекция). Эта опция позволяет определить, каким образом AutoCAD будет проектировать граничную кромку при выполнении операции на трехмерной модели:
- None (Никакой) – граничная кромка не проектируется, она должна явно (физически) пересекать продолжение корректируемого объекта;
- UCS (ПСК) – кромка проектируется на координатную плоскость XY текущей пользовательской системы координат. Фактически при этом в качестве режущей кромки используется плоскость, нормальная к плоскости XY текущей ПСК;
- View (Вид) – граничная кромка и удлиняемый объект проектируются на плоскость экрана в текущем виде.
Edge (Кромка) определяет режим поиска пересечения:
- Extend (Удлинить) – выполняет удлинение объекта до воображаемой продолженной границы;
- No Extend (Не удлинять) – удлинение объектов до границы без её удлинения.
Выполнить упражнение № 66.

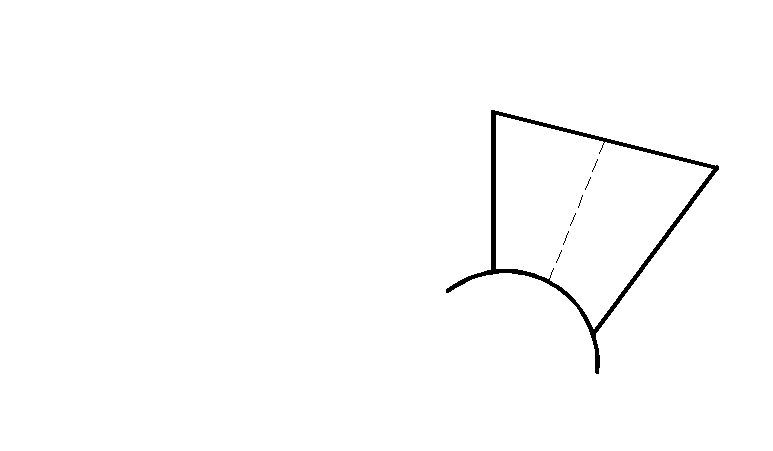

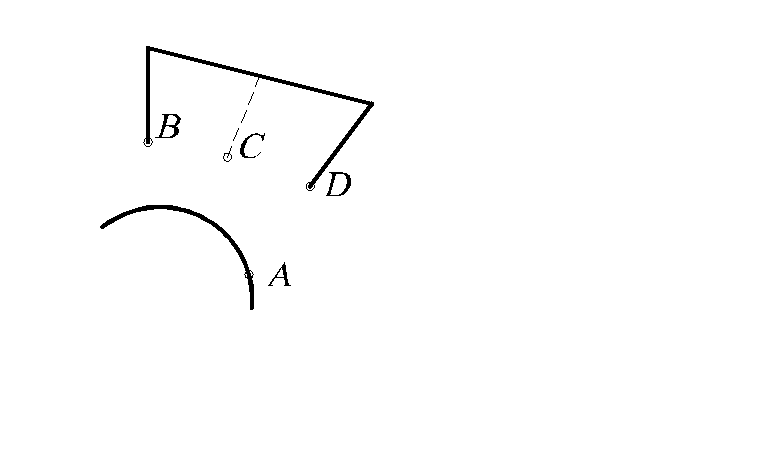

Удлинить отрезки до границы дуги № 66 | |
Extend Падающее меню Modify Extend Current settings: Projection=UCS, Edge=None Select boundary edges ... Select objects: указать граничную кромку, выбрав объект А Select objects: Enter Select object to extend or shift-select to trim or [Project/Edge/Undo]: указать точку В Select object to extend or shift-select to trim or [Project/Edge/Undo]: указать точку С Select object to extend or shift-select to trim or [Project/Edge/Undo]: указать тоску D Select object to extend or shift-select to trim or [Project/Edge/Undo]: <ENTER> | |
Если задано несколько граничных кромок, то объект удлиняется до тех пор, пока не достигнет первой граничной кромки. Этот объект можно выбрать вновь, чтобы удлинить его до следующей граничной кромки.
