6.4. Установка ортогональных и аксонометрических видов

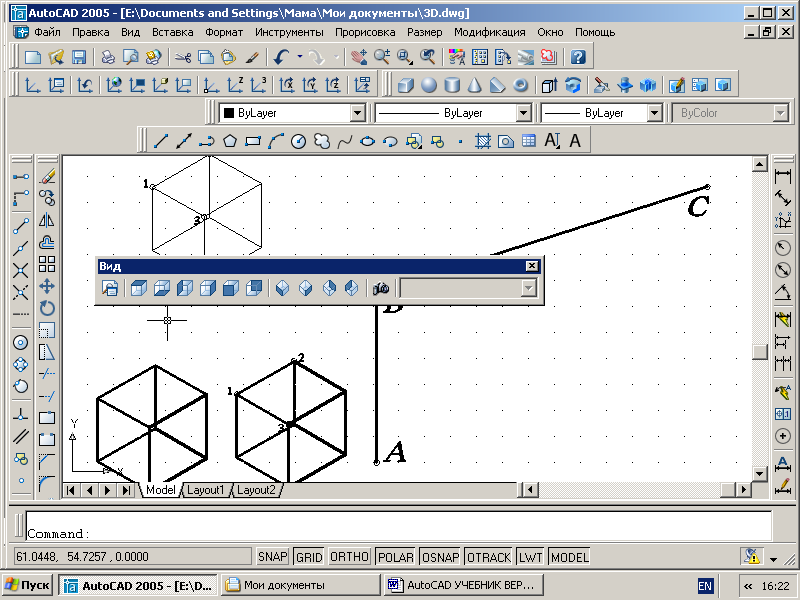

Для установки ортогональных и аксонометрических видов служит закладкаOrthographic & Isometric Views (Ортогональные и изометрические виды) диалогового окна View (Вид), показанного на рис. 164. Это диалоговое окно вызывается вводом в командную строку слова VIEW с клавиатуры или из падающего меню View (Вид) 3D View… (3М Виды…). Кроме этого, можно щелкнуть на пиктограмме Named Views (Именованные виды) плавающей панели инструментов View (Вид), представленной на рис. 162.
Ортогональный вид, помещаемый на видовой экран, базируется по умолчанию на мировой системе координат. Однако пользователь может установить в качестве базовой любую из имеющихся в диалоговом окне именованных пользовательских систем координат (ПСК). После выбора одной из ПСК необходимо сделать эту систему текущей, то есть нажать кнопку Set Current, в подтверждении, что выбранная ПСК является текущей, рядом с её названием появляется маркер. Нажатием кнопки ОК AutoCAD выводит на экран выбранную пользовательскую систему координат.
Рис. 164.
6.5. Интерактивное управление точкой взгляда

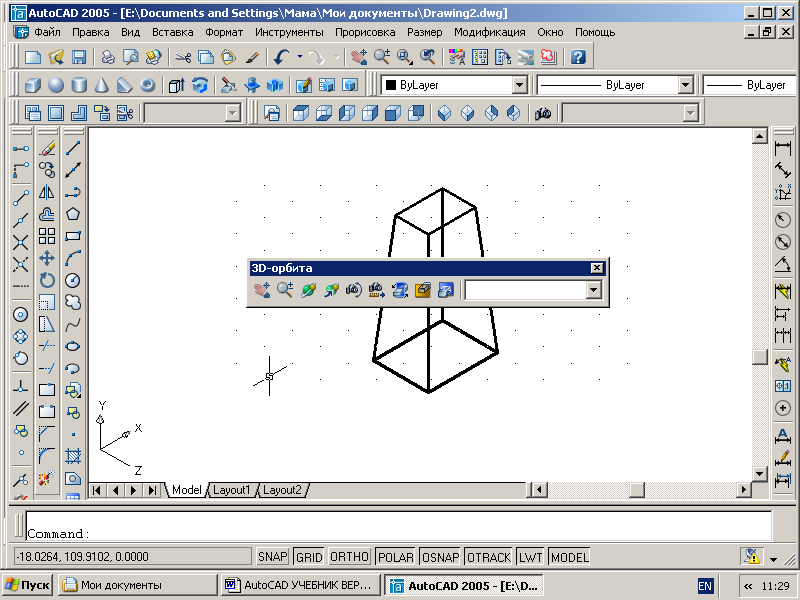

Команда 3DORBIT (3-орбита) позволяет задать направление взгляда при определении вида и параметры отображения. Вид модели в это время управляется с помощью устройства указания, то есть изменение направления взгляда при определении вида производится путем перемещения мыши при нажатой левой кнопке. С орбиты могут рассматриваться как вся модель, так и её отдельные части. Команда вызывается из падающего меню View (Вид) 3D Orbit (3М Орбита) или щелчком мыши по пиктограмме 3D Orbit (3М Орбита) стандартной панели инструментов, или щелчком мыши по пиктограмме 3D Orbit (3М Орбита) плавающей панели инструментов 3D Orbit, или вводом в командную строку слова 3DORBIT с клавиатуры. Для завершения работы с командой необходимо нажать клавишу Enter.
Выполнить упражнение № 94.
Установить точку зрения № 94 |
3D Orbit Падающее меню View3D Orbit Удерживая нажатой левую кнопку мыши, установить желаемую точку зрения Для выхода из команды нажатьEnter. |
6.6. Динамическое вращение трехмерной модели

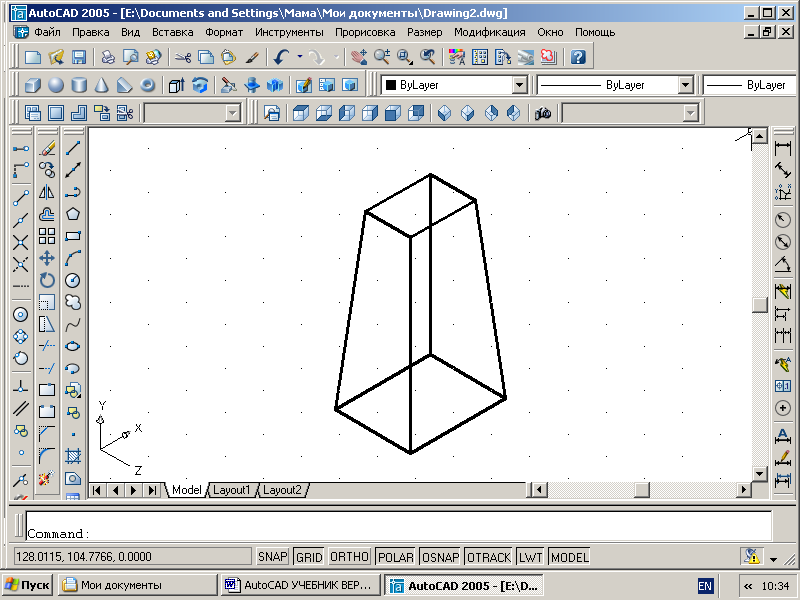

Команда 3DCORBIT (3МД Орбита) позволяет просматривать вращающееся изображение объектов в режиме реального времени. Команда вызывается вводом в командную строку слова 3DСORBIT с клавиатуры или щелчком мыши по пиктограмме 3D Continuous Orbit (3МД Орбита) плавающей панели инструментов 3D Orbit. Для завершения работы с командой необходимо нажать клавишу Enter.
Вращение изображения объектов задается путем перемещения курсора по графическому полю экрана при нажатой левой кнопке мыши. При этом направление вращения определяется направлением перемещения курсора, а скорость вращения – скоростью перемещения курсора. Вращение изображения начинается после того, как будет отпущена левая кнопка мыши.
Выполнить упражнение № 95.
Установить точку зрения № 95 |
3DС Orbit Удерживая нажатой левую кнопку мыши, задать вращательный момент детали и отпустить кнопку. Для фиксации точки зрения сделать щелчок мышью. Для выхода из команды нажать Enter. |
