21.2. Параллельные размеры
КомандаDimaligned (Размер параллельный) – позволяет вычерчивать линейный размер, размерная линия которого параллельна отрезку, проведенному через начальные точки выносных линий. Создается подобно горизонтальным, вертикальным и повернутым размерам. Вызывается из падающего меню Dimension (Размеры) Aligned (Параллельный) или щелчком мыши по пиктограмме Aligned Dimension (Параллельный размер) панели инструментов Dimension (Размеры).
При автоматическом размещении выносных линий для окружности началом первой выносной линии будет точка, указанная при выборе окружности. После задания объекта пользователю предоставляется возможность выбора опций команды Mtext, Text, Angle, позволяющих редактировать размерный текст.
Выполнить упражнение № 81.

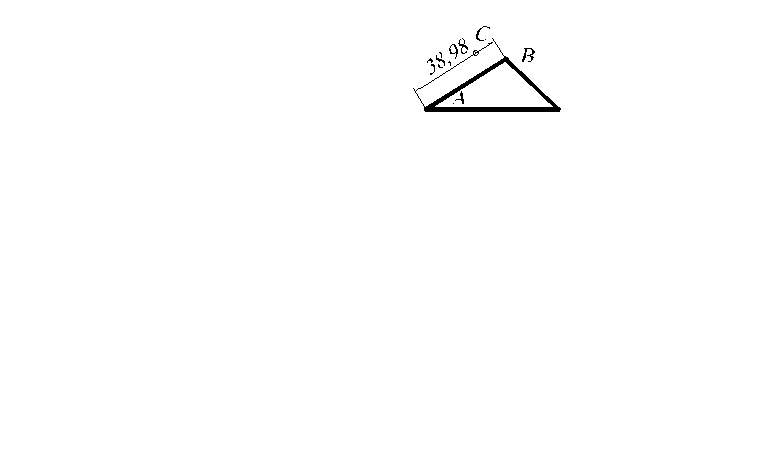

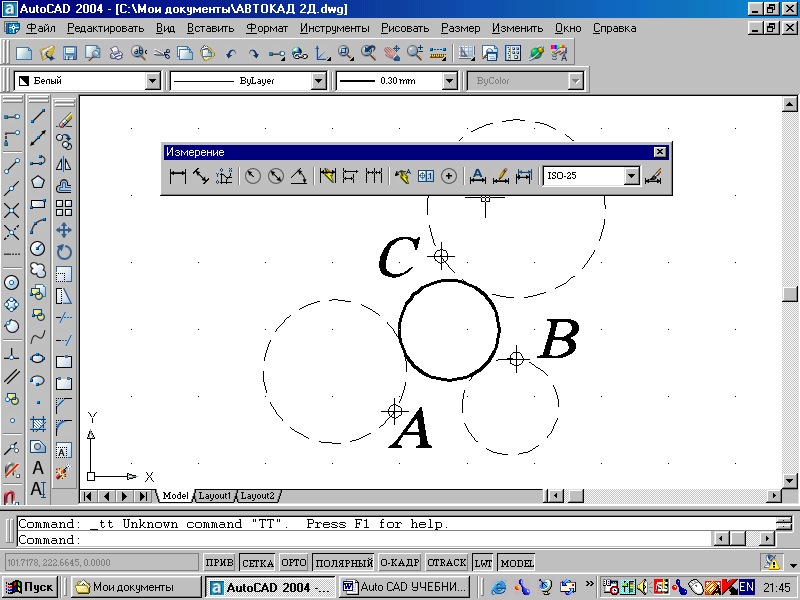

Проставить параллельный размер № 81 | |
Dimaligned Падающее меню Dimension Aligned Specify first extension line origin or <select object>: указать точку А Specify second extension line origin: указать точку В Specify dimension line location or [Mtext/Text/Angle]: указать точку С Dimension text = 38.98 | |
21.3. Базовые размеры
КомандаDimbasline (Размер базовый) позволяет вычерчивать несколько размерных линий от одной выносной линии, которая принимается за базовую. Вызывается из падающего меню Dimension (Размеры) Basline (Базовый) или щелчком мыши по пиктограмме Basline Dimension (Базовый размер) панели инструментов Dimension (Размеры).
Замечания:
Команда Dimbasline (Размер базовый) может применяться только после выполнения хотя бы одной из команд Dimliner (Размер линейный), Dimordinate (Размер координатный) или Dimangular (Размер угловой).
Базовой выносной линией является первая выносная линия предшествующей команды Dimbasline (Размер базовый).
Каждая новая размерная линия автоматически смещается относительно предыдущей на величину, задаваемую системной переменной DIMDLI (в командной строке с клавиатуры вводят DIMDLI и новую величину этой переменной: Enter new value for DIMDLI <6.0000>: 10). Длина базовой выносной линии при этом также увеличивается.
Выполнить упражнение № 82. Перед построением базового размера должен быть нанесен хотя бы один линейный, координатный или угловой размер.
Проставить базовые размеры № 82 | |
Dimbaseline Падающее меню Dimension Baseline Select base dimension: указать точку А Specify a second extension line origin or [Undo/Select] <Select>: указать точку В Dimension text = 50 Specify a second extension line origin or [Undo/Select] <Select>: указать точку С Dimension text = 90 Specify a second extension line origin or [Undo/Select] <Select>: Enter | |
