12.3. Размножение трехмерным массивом

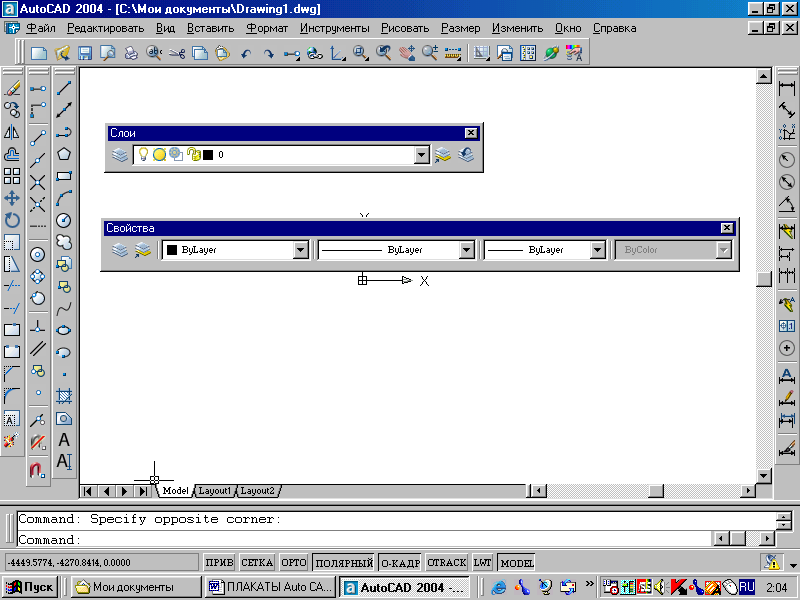

Команда
3DAarray
(3М Массив) создает в пространстве копии
объектов в виде прямоугольного или
полярного массива. Вызывается из
падающего меню Modify
(Редактировать)
3D
Operation
(3М операции)
3DAarray
(3М Массив) или вводом в командную строку
слова 3DAarray
с клавиатуры.
Выполнить упражнения № 117, 118.
|

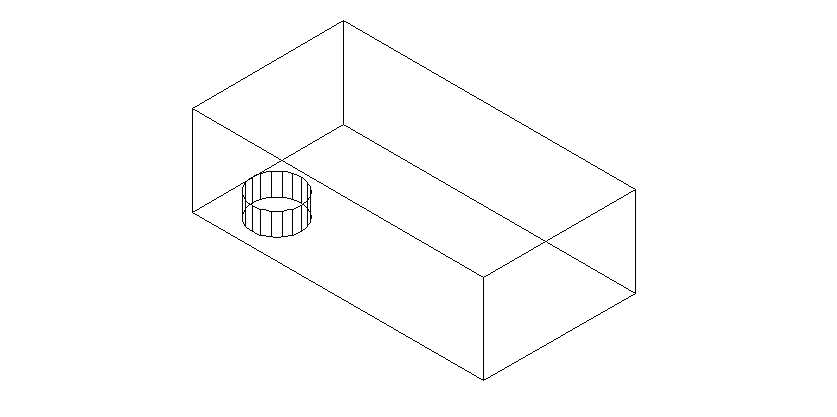

Создать прямоугольный массив № 117 | |
|
3DAarray
Падающее
меню
Modify
Select objects: указать объект для массива – цилиндрическое отверстие Select objects: Enter Enter the type of array [Rectangular/Polar] <R>: прямоугольный массив Enter the number of rows (---) <1>: 2 ввести число рядов (вдоль оси Y) Enter the number of columns (|||) <1>: 2 ввести число столбцов (вдоль оси X) Enter the number of levels (...) <1>: 2 ввести число уровней (вдоль оси Z) Specify the distance between rows (---): 30 расстояние между рядами Specify the distance between columns (|||): 90 расстояние между столбцами Specify the distance between levels (...): 20 расстояние между уровнями | |
|
|
|
3D
Operation
3DAarray
Команда 3DAarray (3М Массив) отличается от аналогичной команды, применяемой в двухмерном моделировании, тем, что при создании прямоугольного массива объектов, кроме количества столбцов и строк, запрашивается количество уровней (задается вдоль оси Z от плоскости XY), а при создании кругового (полярного) массива вместо центра вращения используется ось вращения, начальная и конечная точки которой задаются в ответ на запросы команды.
|

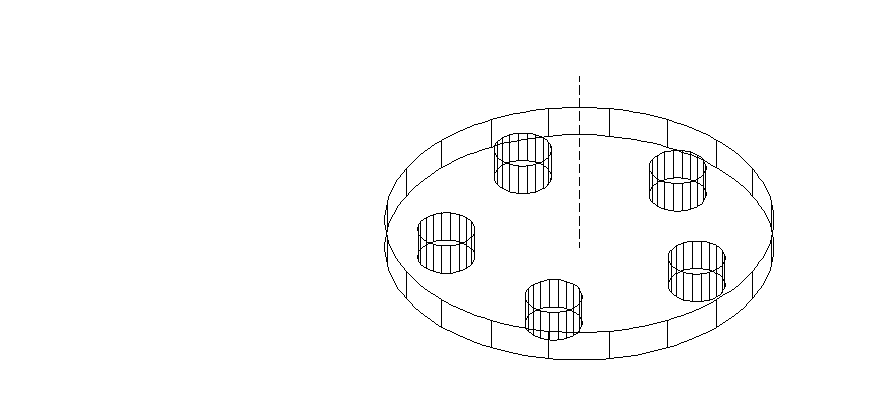

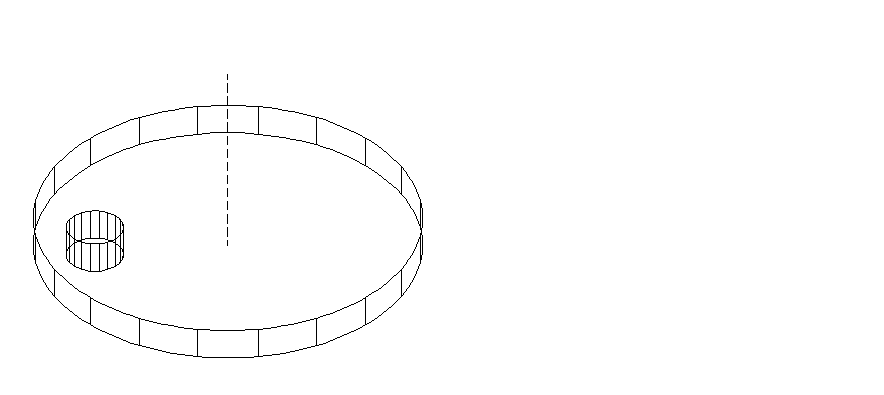

Создать полярный массив № 118 | |
|
3DAarray
Падающее
меню
Modify
Select objects: указать объект для массива – цилиндрическое отверстие Select objects: Enter Enter the type of array [Rectangular/Polar] <R>:P полярный массив Enter the number of items in the array: 5 число элементов массива Specify the angle to fill (+=ccw, -=cw) <360>: задать угол для построения Rotate arrayed objects? [Yes/No] <Y>: поворачивать элементы массива вокруг оси Specify center point of array: указать первую точку, лежащую на оси массива Specify second point on axis of rotation: указать вторую точку, лежащую на оси массива | |
|
|
|
3D
Operation
3DAarray
12.4. Вычерчивание фасок трехмерных тел
Команда Chamfer
(Фаска)
позволяет создавать фаску (скошенную
часть кромки) на пересечениях граней
твердого тела, как и в двумерном
пространстве. Вызывается из падающего
меню Modify
(Редактирование)
Chamfer
(Фаска)
или щелчком мыши по пиктограмме Chamfer
(Фаска)
панели инструментов Modify
(Редактирование).
Опции команды:
OK (current) (Да (текущая)) – используется для задания в качестве базовой текущей гран тела (при выборе, подсвеченной на графическом экране);
Next (Следующая) – используется для выбора в качестве текущей соседней грани тела;
Loop (Петля) – используется для задания создания фасок по всем ребрам базовой грани;
Edge (Ребро) – используется для возврата в режим указания отдельных ребер.
При создании фасок между гранями твердых тел опции, предлагаемые системой в первом запросе, не используются (они применяются в двумерном моделировании).
Выполнить упражнения № 119, 120. При выполнении упражнения № 119 создать тело, используя команду Subtract (Вычитание).
|

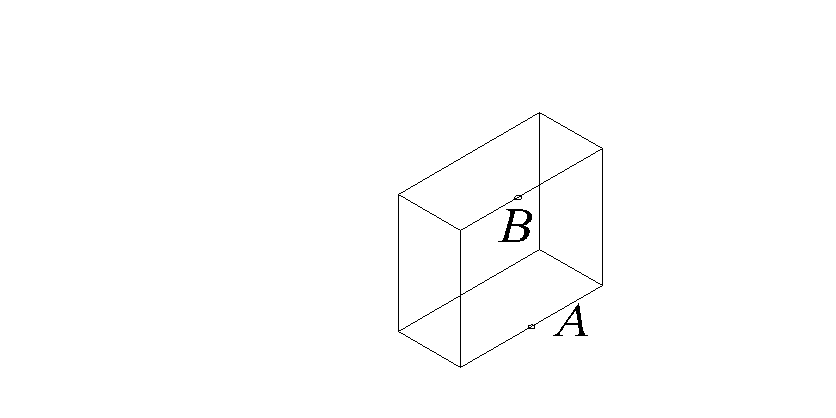

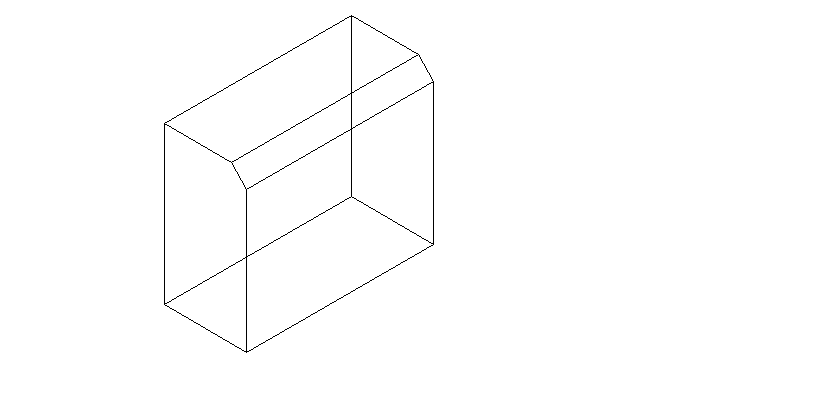

Снять фаску с ребра параллелепипеда № 119 | |
|
Chamfer
Падающее
меню
Modify
(NOTRIM mode) Current chamfer Dist1 = 10.0000, Dist2 = 10.0000 S Base surface selection... для выбора базовой поверхности Enter surface selection option [Next/OK (current)] <OK>: Enter Specify base surface chamfer distance <10.0000>: 5 размер фаски на базовой поверхности Specify other surface chamfer distance <10.0000>: 5 размер фаски на другой поверхности Select an edge or [Loop]: указать верхнюю границу ребра – точку В Select an edge or [Loop]: Enter | |
|
|
|
Chamfer
elect
first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]:указать
точку
А
|
Снять фаску с ребра трехмерного тела № 120 | |
|
C (TRIM mode) Current chamfer Dist1 = 40.0000, Dist2 = 40.0000 Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: указать точку А верхней грани объекта Base surface selection... Enter surface selection option [Next/OK (current)] <OK>: N режим выбора соседней грани (если на графическом экране при выборе подсвечивается другая грань) Enter surface selection option [Next/OK (current)] <OK>: Enter Specify base surface chamfer distance <40.0000>: 20 размер фаски на базовой поверхности Specify other surface chamfer distance <40.0000>: 20 размер фаски на другой поверхности Select an edge or [Loop]: указать верхнюю границу ребра – точку В Select an edge or [Loop]: Enter | |
|
|
|
hamfer
Падающее
меню
Modify
Chamfer
