12.2.4. Сплайн

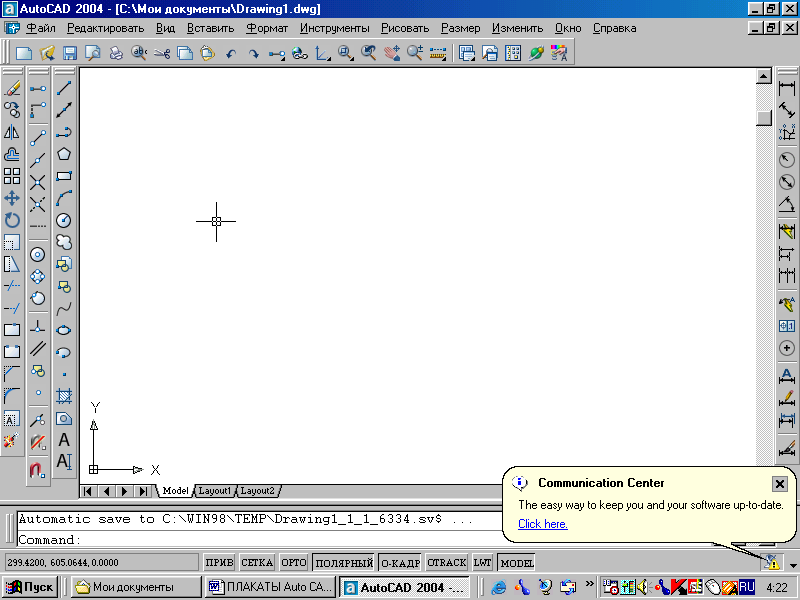

КомандаSpline (Сплайн) – построение сплайна – вызывается из падающего меню Draw (Рисовать) Spline (Сплайн) или щелчком мыши по пиктограмме Spline (Сплайн) панели инструментов Draw (Рисовать).
Система AutoCAD вычерчивает неоднородные рациональные В-сплайны (NURBS-кривые). Сплайны могут быть как двумерными, так и трёхмерными объектами, которые строятся на основе некоторого множества точек.
Выполнить упражнение № 10.

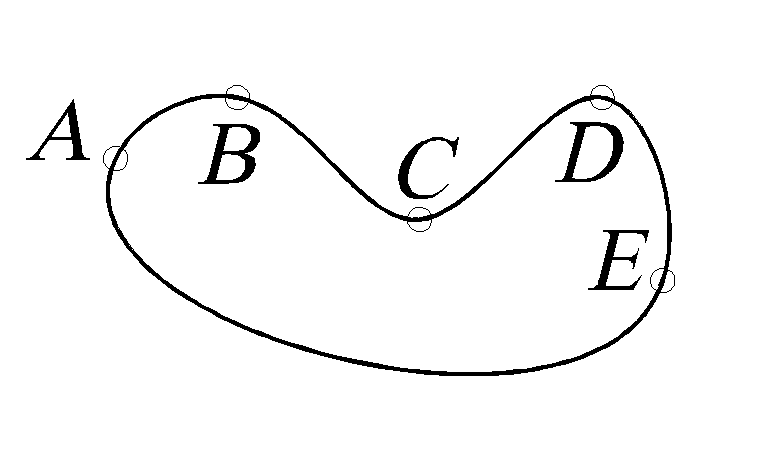

Построить сплайн № 10 |
Spline Падающее меню Draw Spline Specify first point or Object: 90,50 начальная точка А Specify start point: 110,60 точка B Specify next point or Close/Fit tolerance<start tangent>: 140,40 точка C Specify next point or Close/Fit tolerance<start tangent>: 170,60 точка D Specify next point or Close/Fit tolerance<start tangent>: 180,30 точка E Specify next point or Close/Fit tolerance<start tangent>: Close замкнуть Specify tangent: Enter |
Замечания:
1. Выбор параметра Object в первом основном запросе системы позволяет преобразовать существующие сглаженные сплайном полилинии в правильный сплайн. После ввода этого параметра следует указать существующую полилинию, сглаженную сплайном.
2. Сплайн обрабатывается системой как единый объект.
3. Толщина линии не задается и соответствует толщине, установленной для текущего слоя.
4. Параметр Close можно использовать, если предварительно вычерчено не менее двух сегментов.
5. Параметр Fit tolerance используется, если необходимо задать, насколько близко к введенным точкам должен проходить сплайн. Величина допуска сглаживания выражается в единицах измерения текущего чертежа. По умолчанию принято значение допуска 0, при котором сплайн проходит точно по данным точкам.
6. Параметр <start tangent> (определить касательную к сплайну) задается по умолчанию (скобки вида < > определяют параметр по умолчанию). Для выбора принятого по умолчанию направления касательной следует нажать клавишу Enter или, перемещая точку с помощью курсора, определяющую направление касательной, задать форму кривой.
12.3. Построение многоугольников
12.3.1. Многоугольник
Команда Poligon (Многоугольник) – построение правильного многоугольника с числом сторон от 3 до 1024 – вызывается из падающего меню Draw (Рисовать) Poligon (Многоугольник) или щелчком мыши по пиктограмме Poligon (Многоугольник) панели инструментов Draw (Рисовать).
Edge (Сторона) – задание длины одной стороны;
Inscribed in circle (Вписанный в окружность) – определяет способ построения многоугольника
Circumscribed about circle (Описанный вокруг окружности) – определяет способ построения многоугольника как описанного вокруг некоторой окружности (как вписанного в некоторую окружность);
Выполнить упражнения № 11, 12, 13.

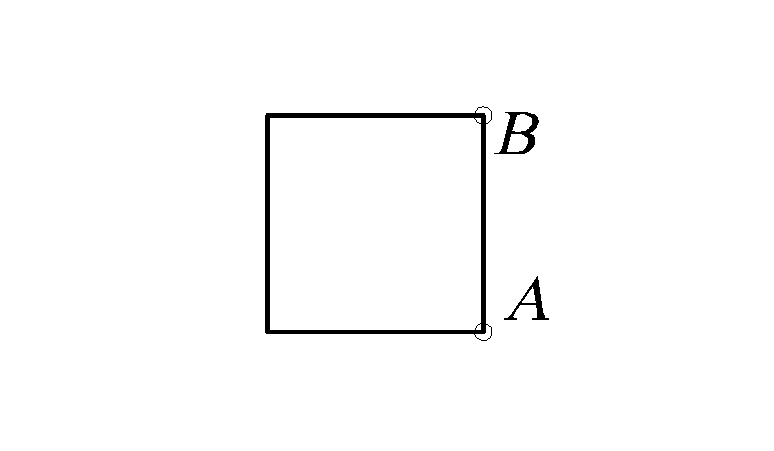

Построить многоугольник по известной стороне № 11 |
Polygon Падающее меню Draw Polygon Enter number of side <4>: 4 количество сторон Specify center of polygon or Edge: Е задать стороной Specify first endpoint of edge: 90, 50 точка А Specify second endpoint of edge: 90, 100 точка В |

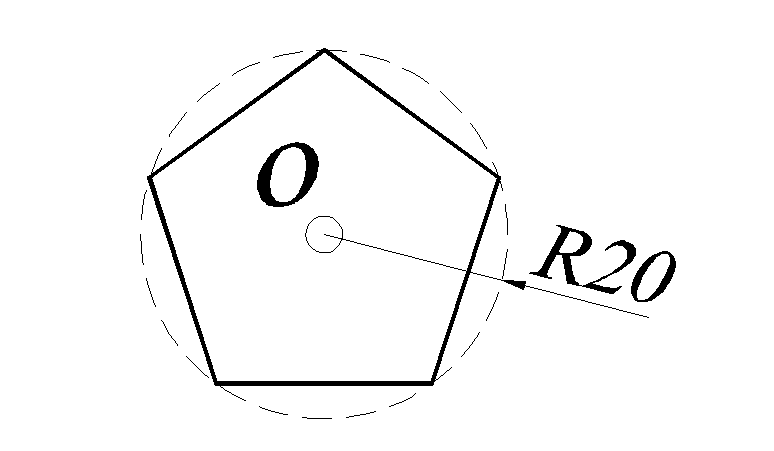

Построить многоугольник, вписанный в окружность № 12 |
Polygon Падающее меню Draw Polygon Enter number of side <4>: 5 количество сторон Specify center of polygon or Edge: 100,100 центр окружности О Enter an option Inscribed in circle/ Circumscribed about circle <I>: i вписанный многоугольник в окружность Specify radius of circle: 20 радиус окружности |

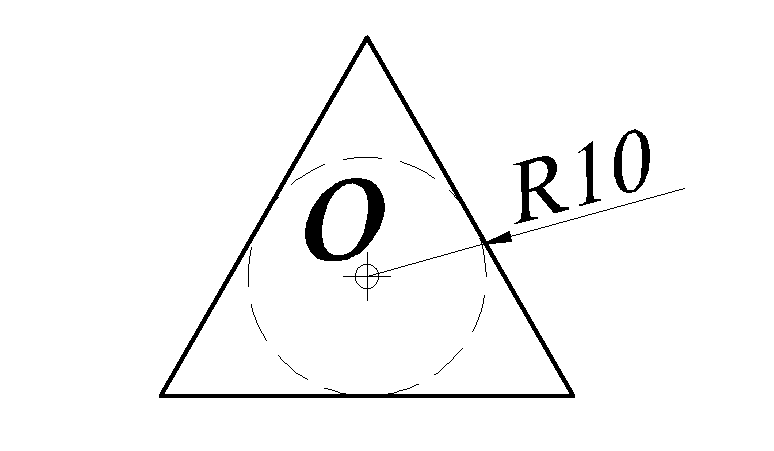

Построить многоугольник, описанный вокруг окружности № 13 |
Polygon Падающее меню Draw Polygon Enter number of side <4>: 3 количество сторон Specify center of polygon or Edge: 100,100 центр окружности О Enter an option Inscribed in circle/ Circumscribed about circle <I>: с описанный многоугольник вокруг окружности Specify radius of circle: 10 радиус окружности |
