1 Рис. 48.8.6. Перемещение объектов

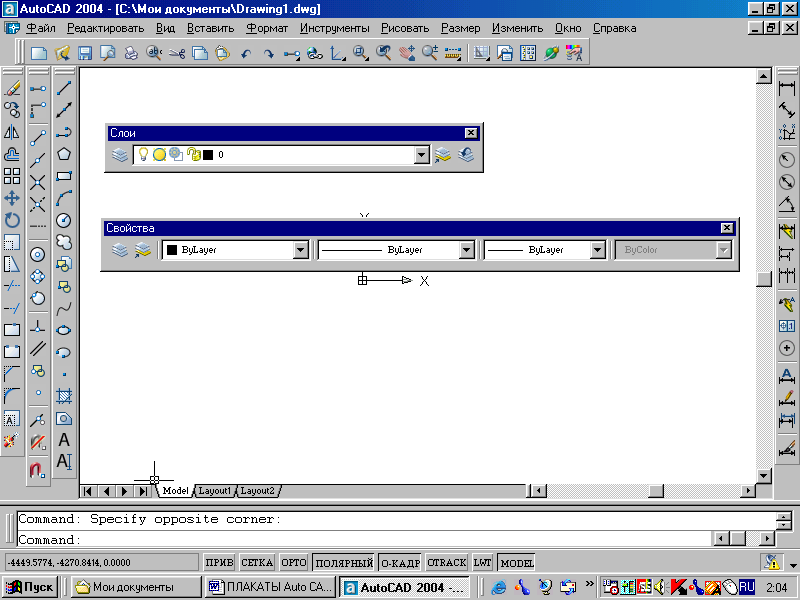

- Команда Move (Перемещение) – перемещает выбранные объекты, вызывается из падающего меню Modify (Редактирование) Move (Перемещение) или щелчком мыши по пиктограмме Move (Перемещение) панели инструментов Modify (Редактирование).
Выполнить упражнение № 59.
Переместить окружности № 59 | |
Move Падающее меню Modify Move Select objects: указать А Specify opposite corner: указать В Select objects: Enter Specify base point or displacement: указать окружность в точке С с объектной привязкой Center Specify second point of displacement or <use first point as displacement>: указать точку D с объектной привязкой Node
| |
18.7. Поворот объектов
- Команда Rotate (Повернуть) – поворачивает выбранные объекты вокруг указанной точки на заданный угол; вызывается из падающего меню Modify (Редактирование) Rotate (Повернуть) или щелчком мыши по пиктограмме Rotate (Повернуть) панели инструментов Modify (Редактирование). По умолчанию отсчет значений углов ведется от положительного направления оси x. Против часовой стрелки – положительное значение угла, по часовой стрелке – отрицательное.
Опция команды Reference (Опорный угол) используется, если необходимо повернуть объект относительно существующего угла. Для автоматического определения угла нужно указать на примитиве две точки с помощью объектной привязки.
Выполнить упражнения № 60, 61.

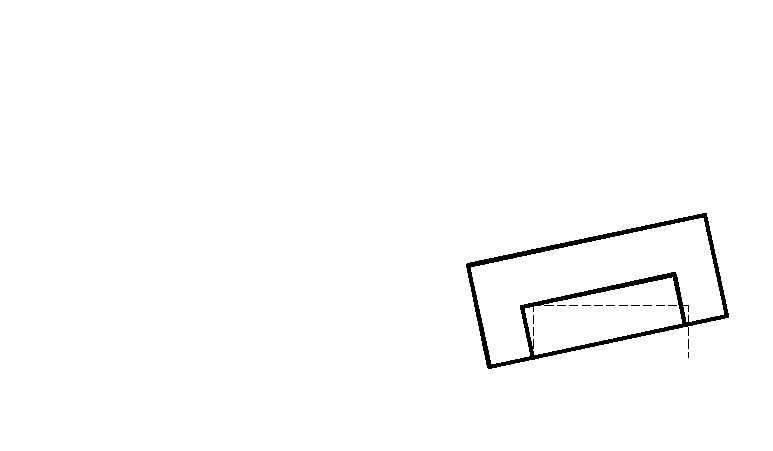

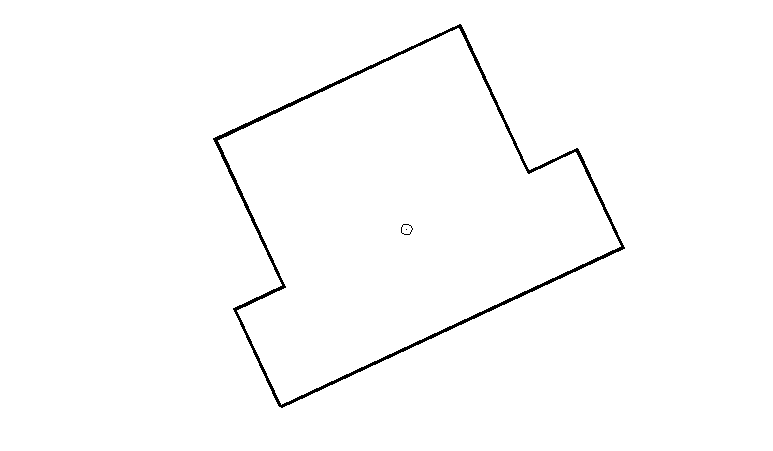

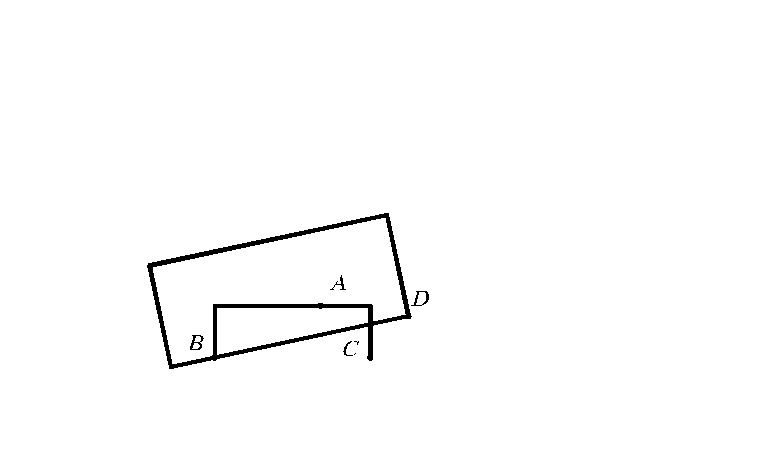

Повернуть объект № 60 | |
Rotate Падающее меню Modify Rotate Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 Select objects: указать объект А Select objects: Enter Specify base point: указать центр поворота – базовую точку В с объектной привязкой Node Specify rotation angle or [Reference]: 25 угол поворота | |
Повернуть объект со ссылкой на известный угол № 61 | |
Rotate Падающее меню Modify Rotate Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 Select objects: указать объект А Select objects: Enter Specify base point: указать центр поворота точку В с объектной привязкой Intersection Specify rotation angle or [Reference]: R режим ссылки Specify the reference angle <0>: указать точку В с объектной привязкой Specify second point: указать точку С с объектной привязкой Specify the new angle: указать точку D с объектной привязкой. | |
