Интерфейс программы |
31 |
|
|
|
|
контекстного меню.
Статусная строка предназначена для вывода вспомогательной информации по чертежу.
В настоящее время в ней содержится информация о текущем положении курсора на чертеже в условных единицах – пикселях. При наведении указателя мыши на примитив на чертеже в строке статуса появится наименование источника данных.
Контекстное меню. При наведении указателя на притивив на чертеже и нажатии правой кнопки мыши появится меню, в котором можно выбрать редактор для редактирования данных,
по которым был построен выделенный объект. Если под указатель попали несколько объектов,
меню для удобства выбора будет иметь вложенность.
2.8Окно границ отображения чертежа

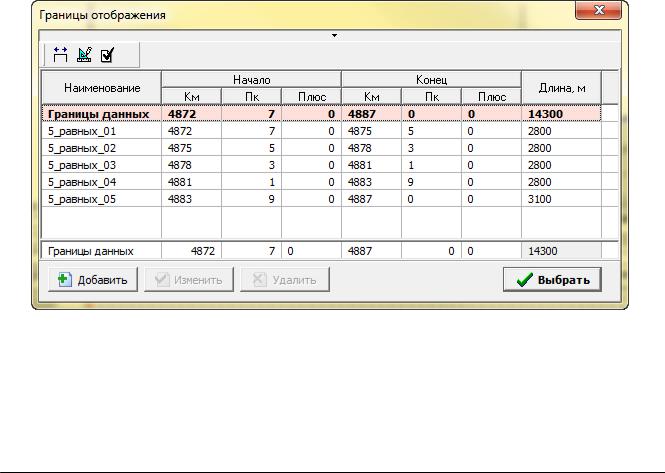

Окно «Границы отображения» необходимо для установления границ чертежей, удобных для использования, например, в связи с возможностями печатных устройст.
Окно «Границы отображения» можно вызвать нажав на панели инструментов любого чертежа кнопку «Границы Отображения».
Для ручного добавления новой границы чертежа введите в поля начала и конца км, пикет и плюс и нажмите «Добавить».
При необходимости откорректировать границы, выделите нужную запись, введите новые значения границ и нажмите «Изменить».
Для удаления границы, выделите ее в списке и нажмите «Удалить».
