38 Программный комплекс САПР КРП

необходимо сохранить изменения настроек чертежа как шаблон для последующего использования, например, в других проектах, необходимо выполнить сохранение настроек как шаблона.

Для печати чертежа на бумажный носитель, предварительно выгрузите чертеж в

Автокад, для этого в окне чертежа на панели инструментов нажмите кнопку , при этом САПР КРП сформирует соответствующий файл (скрипт или DXF). Затем откройте полученный файл в программе Автокад и воспользуйтесь всеми ее преимуществами печати.

3.5Создание ведомостей

ВСАПР КРП имеется несколько примеров шаблонов для создания полноценных ведомостей.

Для создания ведомости выберите в главном меню «Ведомости» пункт соответствующий нужной ведомости. САПР КРП автоматически сформирует ведомость и откроет ее в Microsoft Excel.

Дополнительно, практически каждый редактор данных может выгрузить свои данные в формат CVS, который также можно открыть в Microsoft Excel и затем редактировать полученный результат уже в сторонней программе. Более подробную информацию см. в разделе

«Импорт\экспорт данных 195 ».

4Редакторы данных

Всостав программного комплекса "САПР КРП" входят редакторы для обработки следующих данных :

1.Балласт

2.Бровки земляного полотна

3.Высокоточный промер

4.Знаки

5.Изостыки

6.Междупутья

7.Места деформации и лечения земляного полотна

8.Мосты

9.Насыпи/Выемки

10.Неправильные пикеты

11.Опоры

12.Отметки земли

13.План пути

14.План раскладки плетей бесстыкового пути

15.Платформы

16.Поперечные профили

17.Продольный профиль

© 2011 Иркутскжелдорпроект

18.Реперы

19.Стрелочные переводы

20.Тоннели

Все редакторы доступны из главного меню "Данные".

Все они делятся на редакторы существующих данных и редакторы данных исходных для проектирования, некоторые редакторы дополнительно к первым двум могут иметь третий – редактор проектных данных (содержит данные, полученные в результате проектирования

(выполнения расчетов)).

Все редакторы также делятся по путям, то есть САПР КРП поддерживает наполнение проекта данными по двухпутному участку.

4.1Балласт

Редактор позволяет вводить и редактировать информацию о мощности балластного слоя

(слоёв). Максимальное количество поддерживаемых слоёв – 10.

Общие принципы работы в редакторе см. раздел "Окно редактора данных 20 "

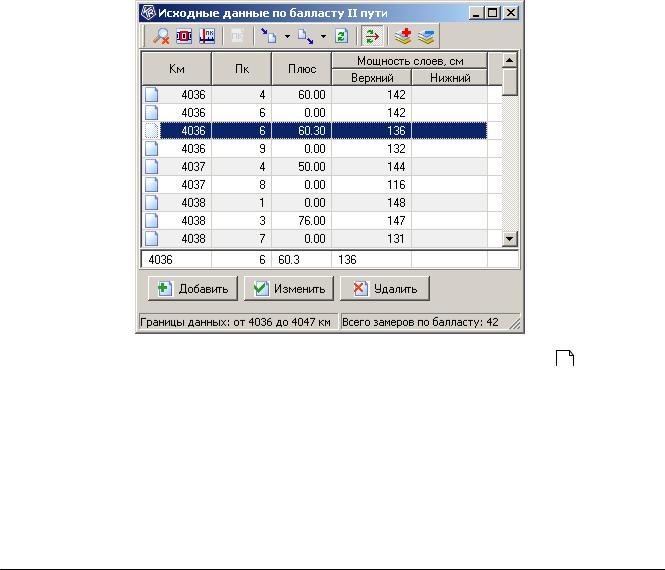

Чтобы ввести одну запись, необходимо указать пикетаж и мощность слоев, и нажать кнопку "Добавить".

Если какого то слоя нет в данном месте – оставляем поле пустым.

Специфичный функционал:

– добавить\удалить дополнительные слои.

© 2011 Иркутскжелдорпроект

40Программный комплекс САПР КРП

4.2Бровки земляного полотна

Редактор позволяет вводить и редактировать информацию об отметках и расстояниях бровок земляного полотна (земполотна).

Общие принципы работы в редакторе см. раздел «Окно редактора данных» 20

Чтобы ввести одну запись, необходимо указать пикетаж, хотя бы одно из значений отметок или расстояний до бровок земполотна и нажать кнопку "Добавить".

Особенности импорта данных из других источников

Импорт данных по бровкам земляного полотна из программы JDWin производится по следующему алгоритму:

1. Если производится импорт бровок 1(левого) пути а) Если 1(левый) путь проектный,

первые бровки из исходного файла и записываются в "левые бровки"

вторые бровки из исходного файла и записываются в "правые бровки"

б) Если 2(правый) путь проектный,

импорт невозможен, т.к. в исходном файле нет информации о бровках по этому

пути

2. Если производится импорт бровок 2(правого) пути а) Если 1(левый) путь проектный,

импорт невозможен, т.к. в исходном файле нет информации о бровках по этому

пути

б) Если 2(правый) путь проектный,

первые бровки из исходного файла и записываются в "правые бровки"

© 2011 Иркутскжелдорпроект
