Чертежи 125
1.3.2.Высота полоски
2.Настройки полоски
2.1.Настройки светофоров
2.1.1.карликовые светофоры и предупредительные диски
2.2.Отображать опоры / светофоры:
2.2.1.Слева
2.2.2.Справа
2.2.3.Все
2.3.Текст
2.4.Рамка
2.5.Габариты платформ (чистовой чертеж)
2.6.Отображать релейные шкафы

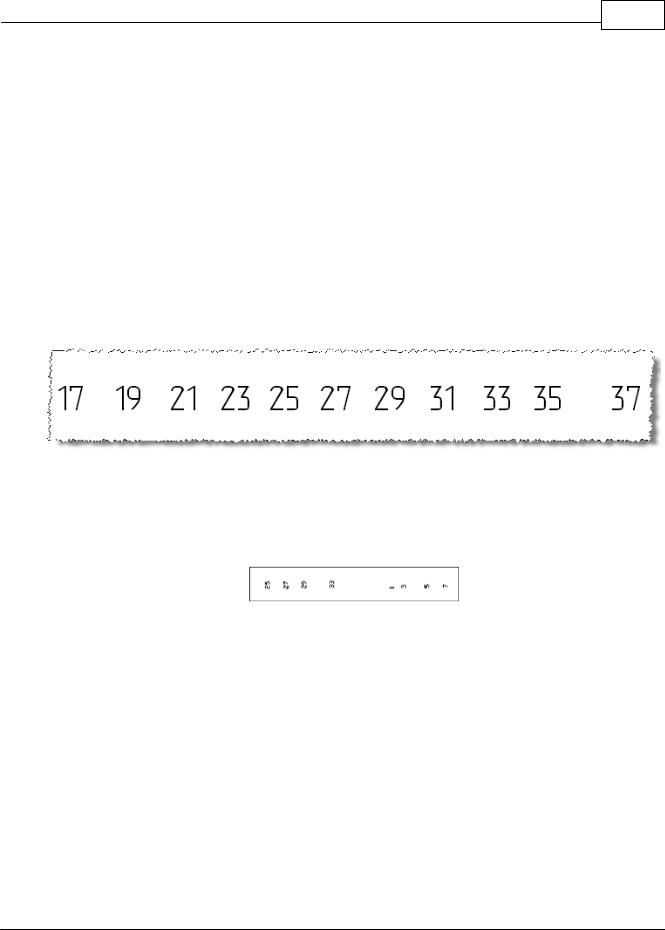

5.1.34 Реперы (имена)
Полоска для отрисовки имен реперов.
Основными данными, на основе которых осуществляется отрисовка, являются данные по снятым реперам.
В справочнике полосок данных называется "Реперы (имена)", и выглядит следующим образом:
Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:
1.Общие настройки
1.1.Путь
1.1.1.Левый
1.1.2.Правый
1.2.Данные
1.2.1.Существующие
1.2.2.Проектные
1.3.Шапка:
1.3.1.Ширина
1.3.2.Высота полоски
2.Настройки полоски
2.1.Отображать репера:
2.1.1.Слева
2.1.2.Справа
© 2011 Иркутскжелдорпроект
126Программный комплекс САПР КРП
2.1.3.Все
2.2.Текст
2.3.Рамка

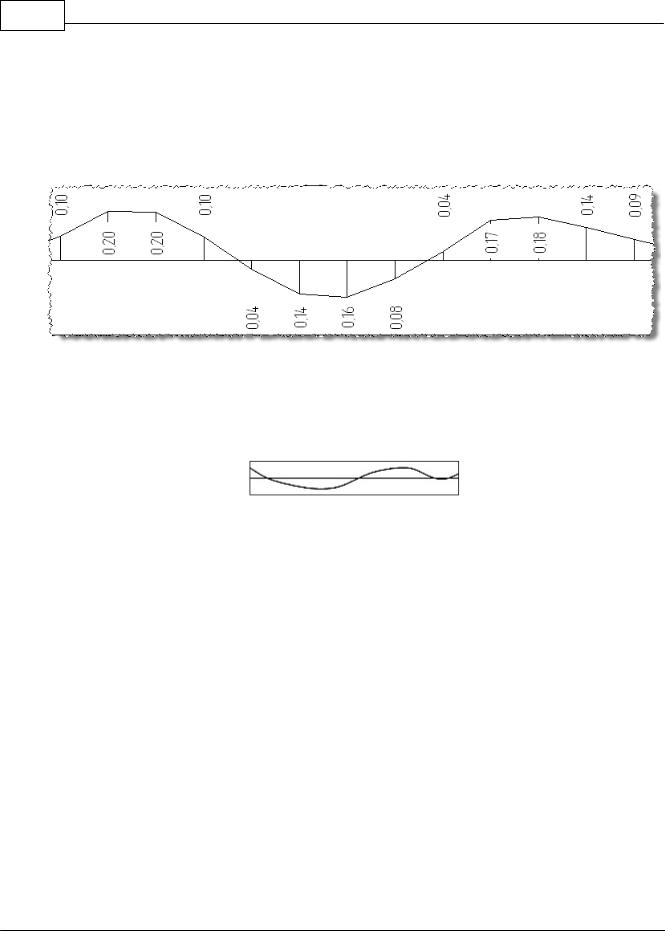

5.1.35 Рихтовки пути (графические)
Полоска для отрисовки графической рихтовки пути.
Основными данными, на основе которых осуществляется отрисовка, являются рассчитанный план линии.
В справочнике полосок данных называется "Рихтовки пути (графические)", и выглядит следующим образом:
Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:
1.Общие настройки
1.1.Путь
1.1.1.Левый
1.1.2.Правый
1.2.Данные
1.2.1.Существующие
1.2.2.Проектные
1.3.Вертикальный масштаб 1:
1.4.Шапка:
1.4.1.Ширина
1.4.2.Высота полоски
2.Настройки полоски
2.1.Использование данных по опорам
2.1.1.все опоры
2.1.2.опоры с подвеской КС
2.1.3.согласно настройке чертежа
2.2.Направление вывода
2.2.1.от существующего к проектному положению
2.2.2.от проектного к существующему положению
© 2011 Иркутскжелдорпроект
Чертежи 127
2.3.Текст значений сдвигов
2.4.Правила отображения
2.4.1.все значения из редактора
2.4.2.попикетно
2.4.3.по двадцаткам
2.4.4.напротив реперов, опор, подвесок КС
2.4.5.по оси путепроводов
2.4.6.по оси переездов
2.4.7.по оси труб
2.4.8.попикетно + по двадцаткам на кривых
2.5.Рихтовки:
2.5.1.Слева
2.5.2.Справа
2.5.3.Все
2.6.Линия
2.7.Рамка
2.8.Отображать числовые значения рихтовки
2.9.Отображать вертикальную линию земли
5.1.36 Рихтовки пути (цифровые)
Полоска для отрисовки рихтовки пути в цифрах.
Основными данными, на основе которых осуществляется отрисовка, являются рассчитанный план линии.
В справочнике полосок данных называется "Рихтовки пути (цифровые)", и выглядит следующим образом:
Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:
1.Общие настройки
1.1.Путь:
1.1.1.Левый
1.1.2.Правый
1.2.Данные:
1.2.1.Существующие
1.2.2.Проектные
1.3.Направление:
© 2011 Иркутскжелдорпроект
128Программный комплекс САПР КРП
1.3.1.Влево
1.3.2.Вправо
1.4.Шапка:
1.4.1.Ширина
1.4.2.Высота полоски
2.Настройки полоски
2.1.Использование данных по опорам
2.1.1.все опоры
2.1.2.опоры с подвеской КС
2.1.3.согласно настройке чертежа
2.2.Правила отображения
2.2.1.все значения из редактора
2.2.2.попикетно
2.2.3.по двадцаткам
2.2.4.напротив реперов, опор, подвесок КС
2.2.5.по оси мостов
2.2.6.по оси путепроводов
2.2.7.по оси переездов
2.2.8.по оси труб
2.2.9.по пикетно + по двадцаткам на кривых
2.3.Текст
2.4.Рамка

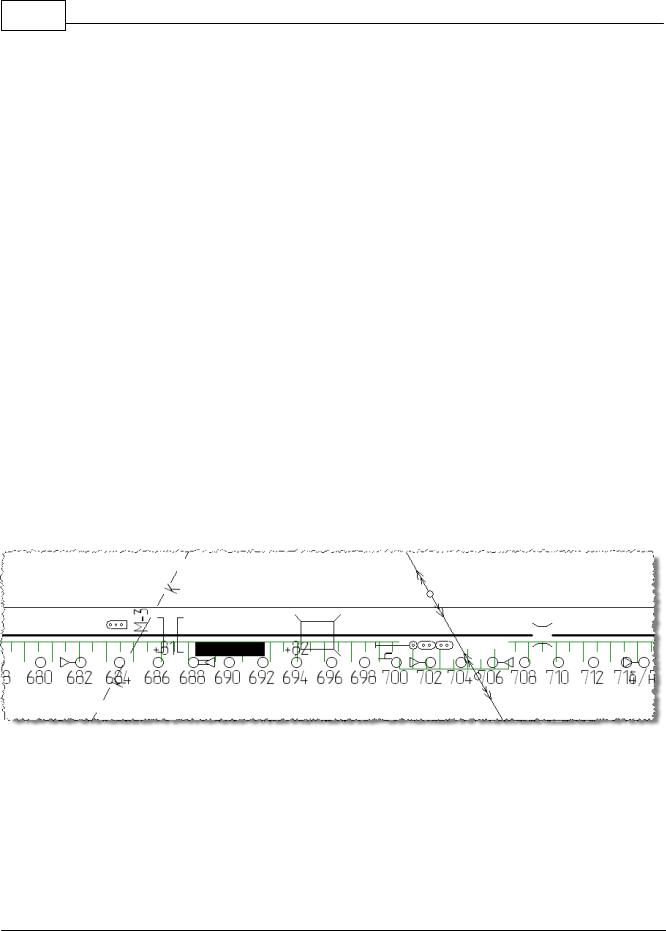

5.1.37 Ситуация
Полоска для отрисовки развернутого плана пути с расположением кабельных коммуникаций СЦБ и связи.
Основными данными, на основе которых рисуются линии путей, являются междупутья.
Дополнительно есть ряд правил, так же влияющих на отображение в полоске ситуация:
∙Минимальное значение междупутья (м) - если значение меньше указанного в настройках
(Настройки проекта -> Отображение -> Ситуация) то оно не участвует в отрисовке на чертеже.
∙Максимальное расстояние между двумя смежными значениями междупутий для интерполирования (м) - если расстояние между замерами междупутий больше указанного в настройках (Настройки проекта -> Отображение -> Общие) то линия смежного пути не будет цельной.
