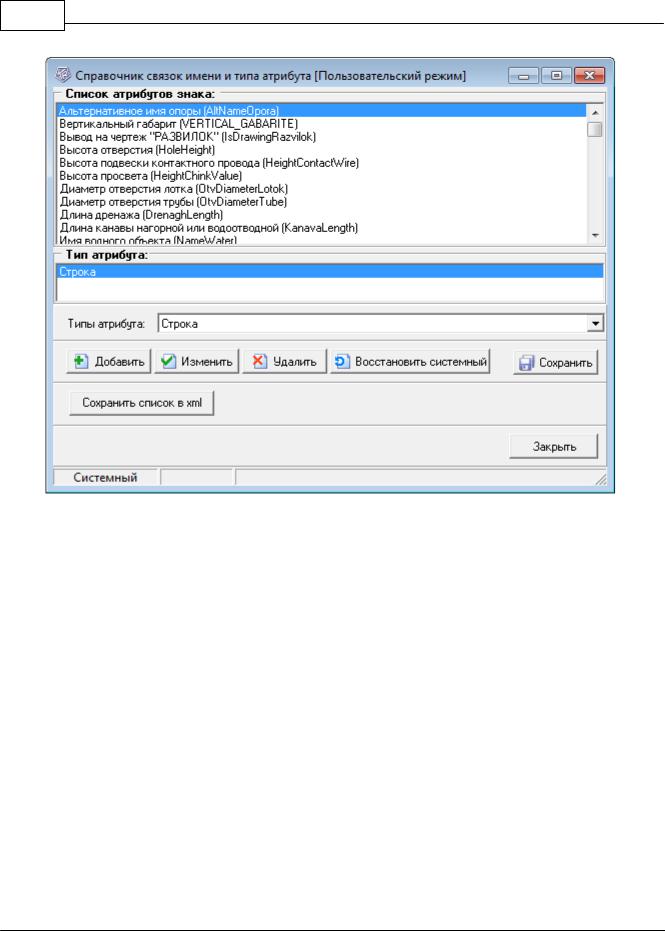

Для ввода новой связи:

-выберите в списке имя атрибута;

-выберите в раскрывающемся списке "Тип атрибута";

-нажмите кнопку "Добавить" для добавления в справочник;

-нажмите кнопку "Сохранить" для сохранения справочника в репозитории САПР КРП

Кнопка "Восстановить системный" - приводит справочник связок имен и типов атрибутов к исходному состоянию, эквивалентному установленной версии САПР КРП.

10.5Атрибуты для знака определенного типа

Справочник типов точек.

Справочник позволяет увязывать условные знаки и их атрибуты.

© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 233

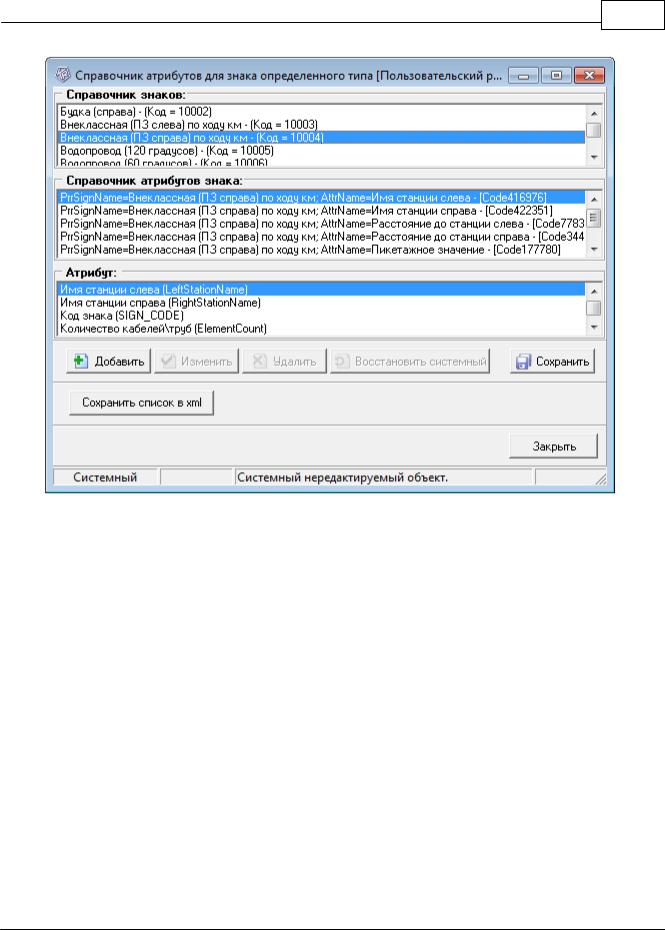

В верхней части - полный список типов знаков, в нижней части - полный список имен атрибутов, в центральном списке – список атрибутов, привязанных к выбранному знаку.

Для ввода новой связи:

-выберите в верхнем списке тип знака;

-выберите в нижнем списке атрибут;

-нажмите кнопку "Добавить" для добавления связи в справочник;

-нажмите кнопку "Сохранить" для сохранения справочника в репозитории САПР КРП

Кнопка "Восстановить системный" - приводит справочник связок типов знаков и имен атрибутов к исходному состоянию, эквивалентному установленной версии САПР КРП.

10.6Изображение знаков

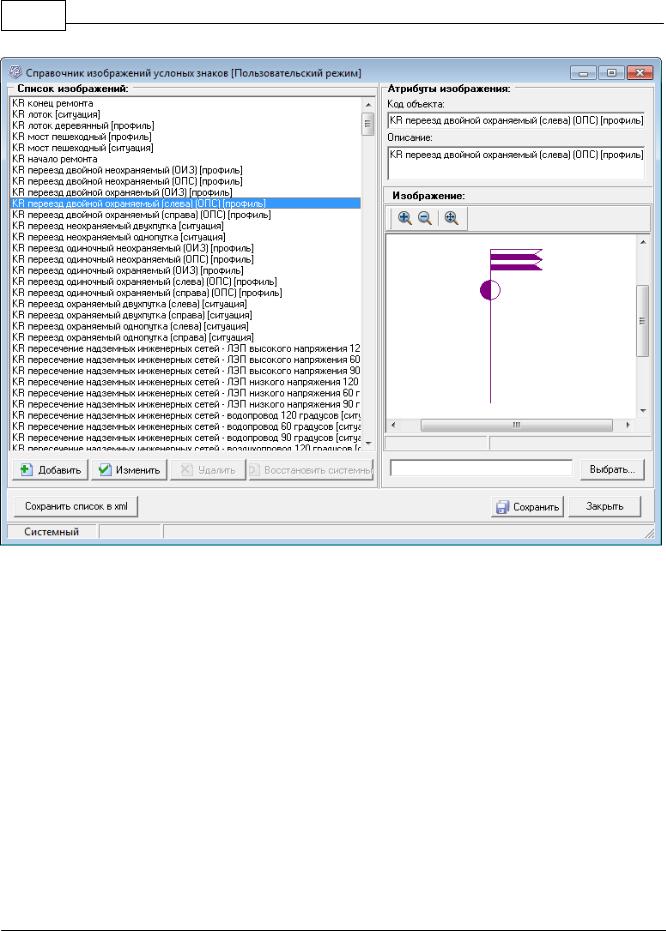

Справочник изображений условных знаков.

© 2011 Иркутскжелдорпроект

234 Программный комплекс САПР КРП

Для добавления нового изображения укажите:

-код изображения (понятное название, буквенно-цифровая строка);

-описание изображения (понятное название, буквенно-цифровая строка);

-нажмите "Выбрать" и укажите файл с изображением условного знака в формате DXF;

-нажмите кнопку "Добавить" для добавления в справочник;

-нажмите кнопку "Сохранить" для сохранения справочника в репозитории САПР КРП

Кнопка "Восстановить системный" - приводит справочник типов точек к исходному состоянию, эквивалентному установленной версии САПР КРП.

Изображение в формате DXF должно быть расположено своей базовой точкой в координате (0,0). Шрифт должен использоваться для текстовых надписей из состава дистрибутива САПР КРП - eskd_kr.shx (после первого запуска САПР КРП, указанный шрифт находится во всех установленных Автокадах в папке Fonts.

10.7Связка типа знака и изображения

Справочник связок типов знаков условных знаков и изображений.

Справочник позволяет увязывать между собой условные знаки, их изображения, типы чертежей и места вывода.

© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 235

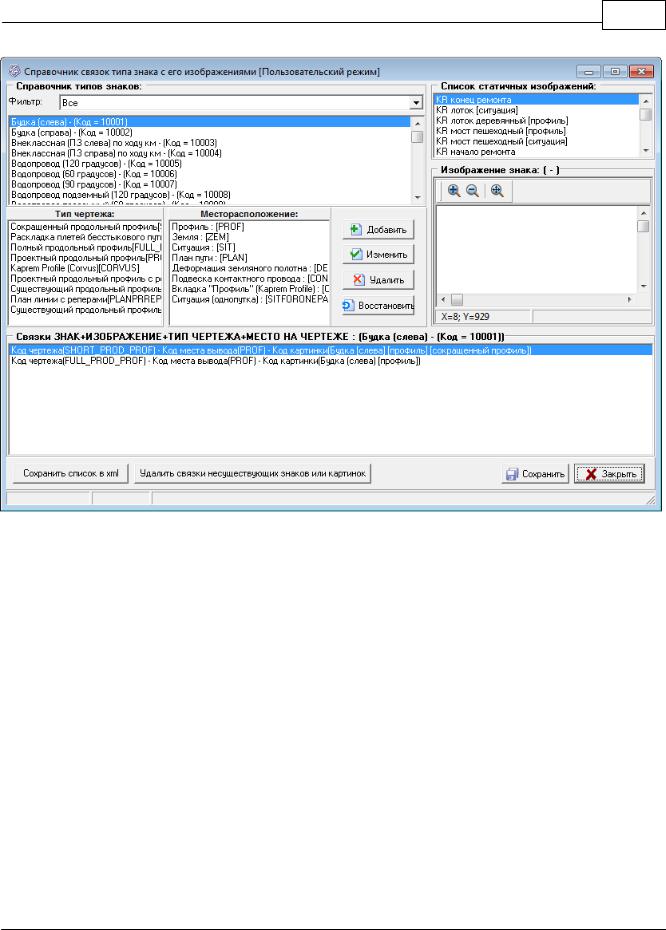

В верхнем списке, ниже списка фильтра, - справочник типов условных знаков, ниже список типов чертежа и список мест расположений на этих чертежах, справа - справочник изображений с предварительным просмотром. В нижнем списке - установленные связи между условными знаками, изображением, типом чертежа и местом выводна на нем.

Для добавления новой связки:

-выберите условный знак в справочнике знаков;

-выберите изображение в справочнике изображений;

-укажите тип чертежа;

-укажите место вывода на чертеже;

-нажмите кнопку "Добавить" для добавления связки;

-нажмите кнопку "Сохранить" для сохранения справочника связей в репозитории САПР КРП

Примечание

Большинство типов знаков на различных типах чертежей отображаются одинаково,

например, при формировании чертежей проектного продольного профиля и проектного продольного профиля с реперами используется один и тот же набор изображений для знаков.

Исторически сложилась ситуация, что в подобных случаях применяется группировка типов чертежей. В нижеприведенной таблице указываются типы чертежей, по которым
