80 Программный комплекс САПР КРП
Определение сторонности реперов:
САПР КРП строит математическую модель на основе информации координатной съемки оси проектируемого пути и координат рабочих реперов. В результате репера делятся на два списка (два пути), причем в настройках проекта задается значение расстояния от оси проектного пути до репера, которое используется для определения понятия «свой» относительно данного пути. При этом некоторые репера могут попадать в оба списка одновременно, например, находящиеся в междупутье.
Далее, при построении двухпутных чертежей продольных профилей с одним проектным путем и однопутных чертежей с использованием реперной системы, а также проектных планов по двухпутным участкам, используется один "свой" список реперов по пути, по которому строится чертеж, при чем на проектных планах дополнительно при отрисовке производится фильтрация реперов на левые и правые. При построении двухпутных чертежей продольных профилей и проектных планов с двумя проектными путями используются оба списка реперов,
каждый выводится в своей области, на проектных планах дополнительного деления на левые и правые НЕ производится.
Особенности редактора:
Есть возможность задать величину, на которую нужно изменить данные координат (X
или Y) а так же отметку, для выделенной группы реперов. Функция доступна из контекстного меню. При этом происходит автоматический перерасчет значений.
4.19Стрелочные переводы
Редактор позволяет вводить и редактировать информацию о стрелочных переводах.
© 2011 Иркутскжелдорпроект
Редакторы данных |
81 |
|
|
|
|
Общие принципы работы в редакторе см. раздел «Окно редактора данных» 20

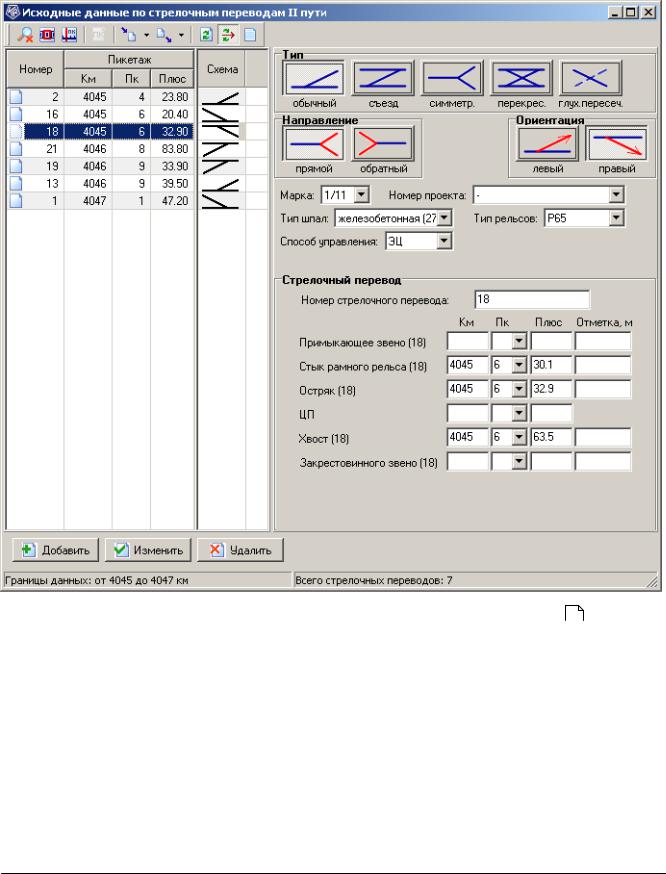

Для ввода одной записи о стрелочном переводе введите или выберите требуемые значения параметров и нажмите "Добавить". Редактор подскажет обязательные поля для заполнения\выбора.
Метрическая информация по стрелочному переводу вводится по возрастанию пикетажа.
В зависимости от направления и типа под началом и концом стрелочного перевода подразумевается:
- обычный прямой |
- симметричный прямой |
- начало - остряк |
- начало - остряк |
- конец - хвост |
- конец - хвост |
|
|
© 2011 Иркутскжелдорпроект
82 |
Программный комплекс САПР КРП |
|
|
|
|
- обычный обратный |
- симметричный обратный |
- начало - хвост |
- начало - хвост |
- конец - остряк |
- конец - остряк |
|
|
- съезд прямой |
- глухое пересечение |
- начало - остряк |
- начало - хвост |
- конец - хвост |
- конец - хвост |
|
|
- съезд обратный |
- перекрестный |
- начало - хвост |
- начало - хвост |
- конец – остряк |
- конец - хвост |
|
|
Для симметричных, перекрестных стрелок и стрелок типа глухое пересечение имеет место понятие середина стрелочного перевода, ее пикетаж вычисляется как математическое среднее между началом и концом стрелки.
Условный знак стрелочного перевода на чертежах может отображаться по пикетажу остряка или по ЦП (центр стрелочного перевода). Соответствующая настройка в проекте предусматривает такое переключение.
Особенности редактора:
∙Для обычного стрелочного перевода не применимы параметры: створ.
∙Для перекрестного стрелочного перевода не применимы параметры: направление,
ориентация и створ.
∙Для симметричного стрелочного перевода не применимы параметры: ориентация и створ.
∙Для глухого пересечения не применимы параметры: направление, ориентация и створ.
∙Номер проекта определяет параметры стрелочного перевода. Т.е. при выборе в списке другого номера стрелочного перевода все связанные с проектом параметры
(тип шпалы, тип рельсы) будут изменены.
4.20Тоннели
Редактор повзволяет вводить и редактировать информацию о тоннелях, галареях и
подпорных стенках.
© 2011 Иркутскжелдорпроект
Редакторы данных |
83 |
|
|
|
|
Общие принципы работы в редакторе см. раздел «Окно редактора данных» 20

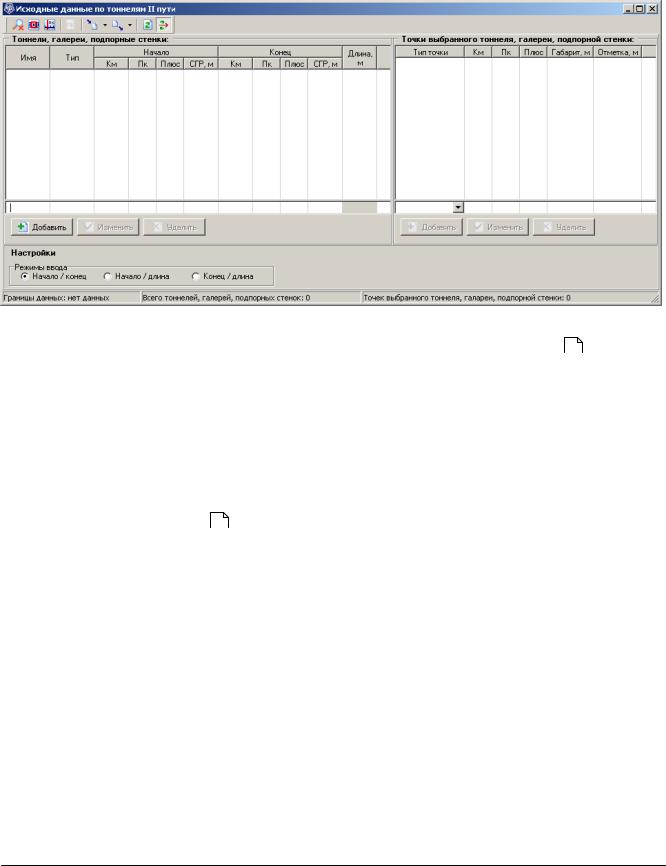

Для ввода одной записи о тоннеле введите или выберите требуемые значения параметров и нажмите "Добавить". При необходимости можно так же добавить внутренние точки тоннеля,
определяющие его габаритность. Редактор подскажет обязательные поля для ввода.
Особенности редактора:
В нижней части редактора находится панель с настройками. На панели имеется группа переключателей, позволяющих задавать различные способы ввода информации о тоннеле
(аналогично редактору мостов 54 )
∙Начало / конец. Вводятся пикетаж начала и конца тоннеля, длина – рассчитывается из правил элементарной геометрии.
∙Начало / длина. Вводятся пикетаж начала и длина тоннеля, пикетаж конца тоннеля рассчитывается.
∙Конец / длина. Вводятся пикетаж конца и длина тоннеля, пикетаж начала тоннеля рассчитывается.
В тоннелях не предполагается наличие неправильных (резаных) пикетов. Т.е. считается,
что длина тоннеля равна геометрической разности пикетажа конца и начала тоннеля. Это правило используется при вычислении недостающих атрибутов тоннеля при различных режимах ввода информации о тоннеле.
© 2011 Иркутскжелдорпроект
