Расчетные блоки 145
6.1.1Установки

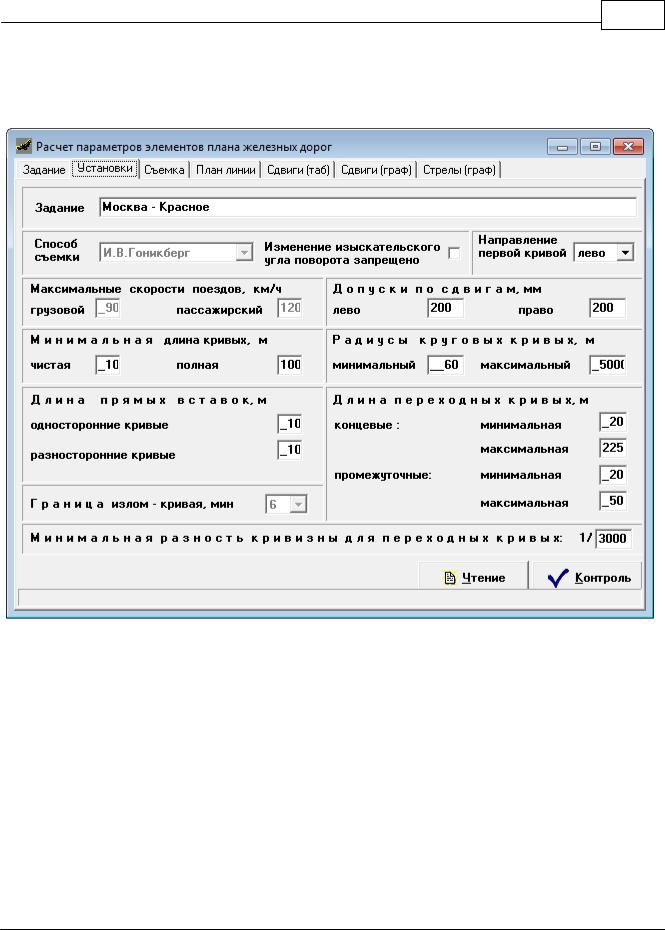

Вкладка "Установки" позволяет настроить общие параметры проектирования.
Проектные установки первоначально распространяются на весь участок, но могут быть дифференцированы в процессе расчета.
В блоке расчета задается коридор для рихтовки пути на весь участок (обычно для проектов капитальных ремонтов это значение равно плюс\минус 200мм). На отдельных участках можно задать индивидуальные ограничения – обычно это ограничения на рихтовку до минимальных значений, в том числе до нуля, или зафиксировать рассчитанные рихтовки.
При оптимизации сдвигов, модуль расчета плана пути, учитывает все ограничения заданные пользователем, однако в отдельных случаях, из-за сложной совокупности ограничений и параметров плана пути не удается выдержать заданные сдвиги на отдельных участках. В таких случаях, необходимо воспользоваться механизмом выделения менее протяженных участков, либо выделять участок для оптимизации с другими границами, а также пользоваться вариантом ручной корректировки сдвигов на заданном пикетаже.
© 2011 Иркутскжелдорпроект
146 Программный комплекс САПР КРП
Проектные установки содержат традиционные нормы проектирования элементов плана железных дорог, а также данные о типе съемки. Поле неактивно, потому что тип съемки устанавливается на предыдущем шаге при формировании задания.
Нетрадиционным нормативом является минимальный угол поворота (в минутах),
требующий вписывания круговой кривой (граница излом - кривая).
Изломом называется угловое соединение прямых, в которое круговая кривая не вписывается. На большинстве железных дорогах такой элемент плана предусматривается
(границы излом-кривая: Германия - 0,1 града или 5 минут 24 секунды, Бельгия - 2 минуты 4
секунды или соединение под углом до значения стрелы 3 мм на базе 20 м). На железных дорогах РФ такой норматив отсутствует (существует неформализованное понятие -
непрофильная кривая). В проекте усиленного капитального ремонта на участке Москва -
Красное, реализуемом с использованием западноевропейской техники, оснащенной бортовыми компьютерами, принята граница излом - кривая равная 3 минутам.
Кнопка "Чтение" предназначены для импорта исходных точек оси пути из других источников (для координатной съемки)
Кнопка "Контроль" проверяет корректность параметров проектирования.
© 2011 Иркутскжелдорпроект
Расчетные блоки 147
6.1.2Съемка

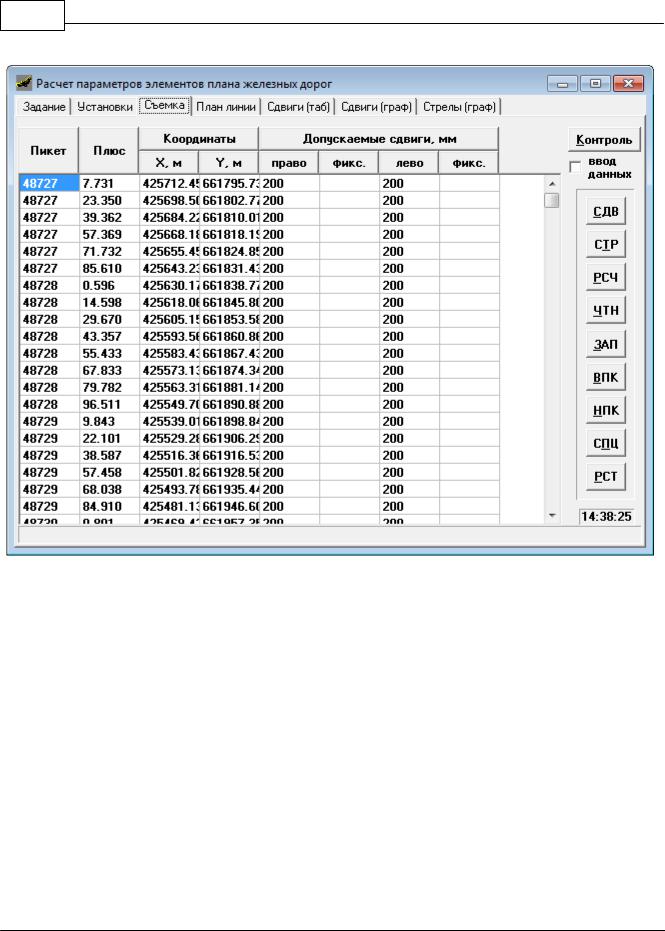

Вкладка "Съемка" позволяет вводить, редактировать и просматривать исходные данные для выполнения расчета параметров плана линии. В зависимости от типа съемки может иметь различные варианты представления исходных данных.
© 2011 Иркутскжелдорпроект
148 Программный комплекс САПР КРП
В центральной части вкладки отображаюся данные съемки. САПР КРП автоматически подгружает в блок по расчету плана всю исходную, имющуюся в проекте, информацию. При включенной галке "ввод данных" разрешается ее редактирование, удаление и добавление. Ввод осуществляется последовательным введением значений в таблицы. Нажимайте клавишу Enter
для перехода к следующему значению\строке.
Справа расположена функциональная панель. Перед использованием большинства функций необходимо нажать кнопку «Контроль» для семантической и синтаксической проверки данных в таблице.
"СДВ" – вызов редактора для установки ограничений по сдвигам; "СТР" – вызов окна графического представления существующих стрел; "РСЧ" – запуск автоматического распознавания структуры плана линии; "ЧТН" – чтение исходных данных по заданию с жесткого диска; "ЗАП" – запись исходных данных по заданию на жесткий диск; "ВПК" – расчет пикетажа для точек координатной съемки; "НПК" – вызов редактора неправильных пикетов;
"СПЦ" – специальный расчет при заданном количестве круговых кривых; "РСТ" – контроль расстояния между точками
© 2011 Иркутскжелдорпроект
