108 Программный комплекс САПР КРП

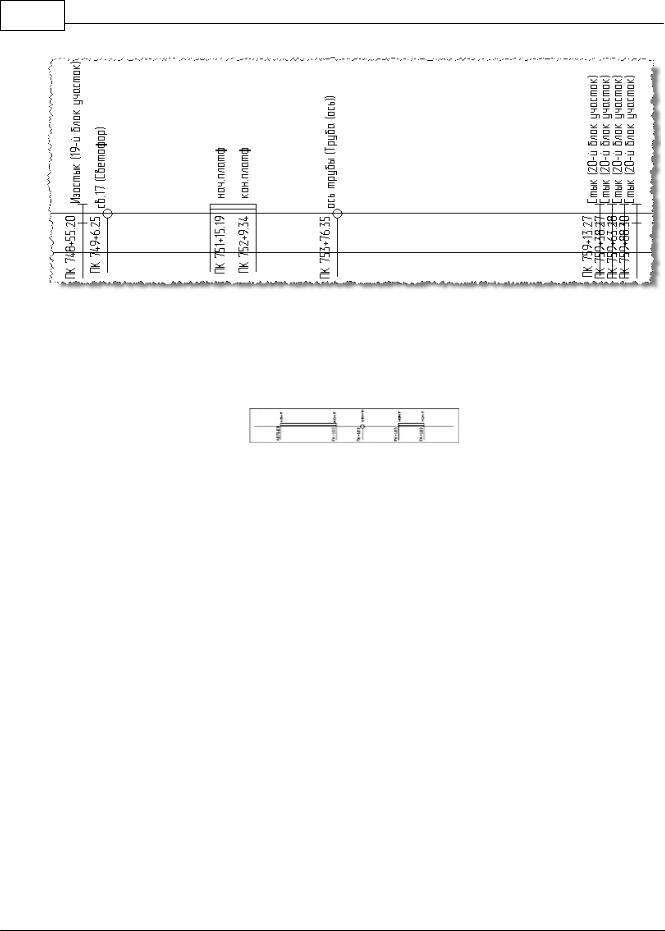

Основными данными, на основе которых осуществляется отрисовка, являются объекты высокоточного промера.

В справочнике полосок данных называется "Объекты высокоточного промера", и

выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь

1.2.Данные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Текст подписи протяженных объектов

2.2.Текст выноски пикетажа

2.3.Линия выноски пикетажа

2.4.Текст объектов

2.5.Линия объектов

2.6.Рамка полоски с данными

2.7.Высота прямоугольника протяженных объектов

2.8.Радиус точечных объектов

5.1.17 Опоры (имена)

Полоска для отрисовки имен/номеров опор.

© 2011 Иркутскжелдорпроект

Чертежи 109

Основными данными, на основе которых осуществляется отрисовка, являются имена/

номера опор.

В справочнике полосок данных называется "Опоры (имена)", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь

1.2.Данные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Использование данных по опорам

2.1.1.все опоры

2.1.2.опоры с подвеской КС

2.1.3.согласно настройке чертежа

2.2.Настройки светофоров

2.2.1.карликовые светофоры и предупредительные диски (серая галка означает что отрисовка учитывает нстройку верхнего уровня: Дополнительные параметры ->

Отображение светофоров...)

2.3.Отображать:

2.3.1.имена опор

2.3.2.имена мачтовых светофоров

2.3.3.имена карликовых светофоров

2.4.Текст

2.5.Рамка полоски с данными

5.1.18 Опоры (плюсовки)

Полоска для отрисовки плюсовых значений опор.

© 2011 Иркутскжелдорпроект

110 Программный комплекс САПР КРП

Основными данными, на основе которых осуществляется отрисовка, являются пикетажное положение опор.

В справочнике полосок данных называется "Опоры (плюсовки)", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь

1.2.Данные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Использование данных по опорам

2.1.1.все опоры

2.1.2.опоры с подвеской КС

2.1.3.согласно настройке чертежа

2.2.Настройки светофоров

2.2.1.карликовые светофоры и предупредительные диски (серая галка означает что отрисовка учитывает нстройку верхнего уровня: Дополнительные параметры ->

Отображение светофоров...)

2.3.Отображать:

2.3.1.имена опор

2.3.2.имена мачтовых светофоров

2.3.3.имена карликовых светофоров

2.4.Текст

2.5.Рамка полоски с данными

5.1.19 Опоры, светофоры (плюсовки)

Полоска для отрисовки плюсовых значений опор КС и светофоров.

© 2011 Иркутскжелдорпроект

Чертежи 111

Основными данными, на основе которых осуществляется отрисовка, являются пикетажное положение опор КС и светофоров.

В справочнике полосок данных называется "Опоры, светофоры (плюсовки)", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь

1.2.Данные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Использование данных по опорам

2.1.1.все опоры

2.1.2.опоры с подвеской КС

2.1.3.согласно настройке чертежа

2.2.Настройки светофоров

2.2.1.карликовые светофоры и предупредительные диски (серая галка означает что отрисовка учитывает нстройку верхнего уровня: Дополнительные параметры ->

Отображение светофоров...)

2.3.Отображать опоры / светофоры:

2.3.1.Слева

2.3.2.Справа

2.3.3.Все

2.4.Текст

2.5.Рамка полоски с данными

2.6.Двухпутный чертеж

5.1.20 Отметки головок рельс

Полоска для отрисовки отметок головок рельс.

© 2011 Иркутскжелдорпроект

112 Программный комплекс САПР КРП

Основными данными, на основе которых осуществляется отрисовка, являются отметки головок рельс.

В справочнике полосок данных называется "Отметки головок рельс", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь

1.2.Данные

1.2.1.Существующие

1.2.2.Для проектирования

1.2.3.Проектные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Настройки отображения ИССО

2.1.1.трубы

2.1.2.путепроводы

2.1.3.переезды

2.1.4.пешеходные мосты

2.1.5.инженерные подземные пересечения

2.1.6.станции

2.1.7.посты ЭЦ

2.1.8.разъезды

2.1.9.мосты:

2.1.9.1.начало

2.1.9.2.ось

2.1.9.3.конец

2.1.10.стрелочные переводы:

2.1.10.1.стык рамного рельса

2.1.10.2.остряк/ЦП

2.1.10.3.хвост

2.1.11.туннели:

2.1.11.1.начало
