Мы стараемся учесть в САПР КРП все возможные пожелания наших пользователей.

Однако встречаются ситуации, когда пользователям необходимо, например, для отображения одних и тех же условных знаков или подписей к ним, применить разные правила.

Мощные механизмы адаптации САПР КРП позволяют:

- добавлять новые и изменять существующие (встроенные) изображения условных знаков,

подписей и надписей к ним;

-добавлять новые и изменять существующие шапки (боковики таблиц) чертежей

-импортировать и экспортировать изменения в другие версии САПР КРП или на другие компьютеры.

На примере добавления нового условного знака "Ель" в разделе "Пример адаптации 239 "

расмотрено подробно данная возможность.

10.1Типы точек

Справочник типов точек.

САПР КРП для идентификации данных использует атрибут "тип точки", Тип точки исторически наследуется из координатной съемки, где кроме координат, каждая точка должна иметь код (тип), чтобы впоследствии САПР КРП мог различать данные между собой.

При необходимости, например, при добавлении нового условного знака, справочник типов точек возволяет добавить новый тип.

© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 229

Для ввода нового типа точки укажите:

-имя типа точки (понятное название, буквенно-цифровая строка);

-код типа точки (заглавные латинские буквы);

-нажмите кнопку "Добавить" для добавления в справочник;

-нажмите кнопку "Сохранить" для сохранения справочника в репозитории САПР КРП

Кнопка "Восстановить системный" - приводит справочник типов точек к исходному состоянию, эквивалентному установленной версии САПР КРП.

10.2Типы знаков

Справочник типов знаков.

САПР КРП для идентификации уловных знаков используется атрибут "тип знака", У

одного типа точки может быть несколько типов знаков, например, тип точки "светофор мачтовый" привязан к нескольким типам условных знаков, различающимися количеством глаз.

© 2011 Иркутскжелдорпроект

230 Программный комплекс САПР КРП

Для ввода нового типа условного знака укажите:

-имя типа знака (понятное название, буквенно-цифровая строка);

-код типа знака (заглавные латинские буквы);

-тип точки для привязка к нему типа знака;

-нажмите кнопку "Добавить" для добавления в справочник;

-нажмите кнопку "Сохранить" для сохранения справочника в репозитории САПР КРП

Кнопка "Восстановить системный" - приводит справочник типов знаков к исходному состоянию, эквивалентному установленной версии САПР КРП.

10.3Имена атрибутов (весь список)

Справочник имен атрибутов.

САПР КРП каждый условный знак может иметь несколько атрибутов, при этом один атрибут может встречаться у нескольких условных знаков.

© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 231

Для ввода нового атрибута укажите:

-имя атрибута (понятное название, буквенно-цифровая строка);

-код атрибута (латинские буквы);

-нажмите кнопку "Добавить" для добавления в справочник;

-нажмите кнопку "Сохранить" для сохранения справочника в репозитории САПР КРП

Кнопка "Восстановить системный" - приводит справочник имен атрибутов к исходному

состоянию, эквивалентному установленной версии САПР КРП.

10.4Связка имени и типов атрибутов

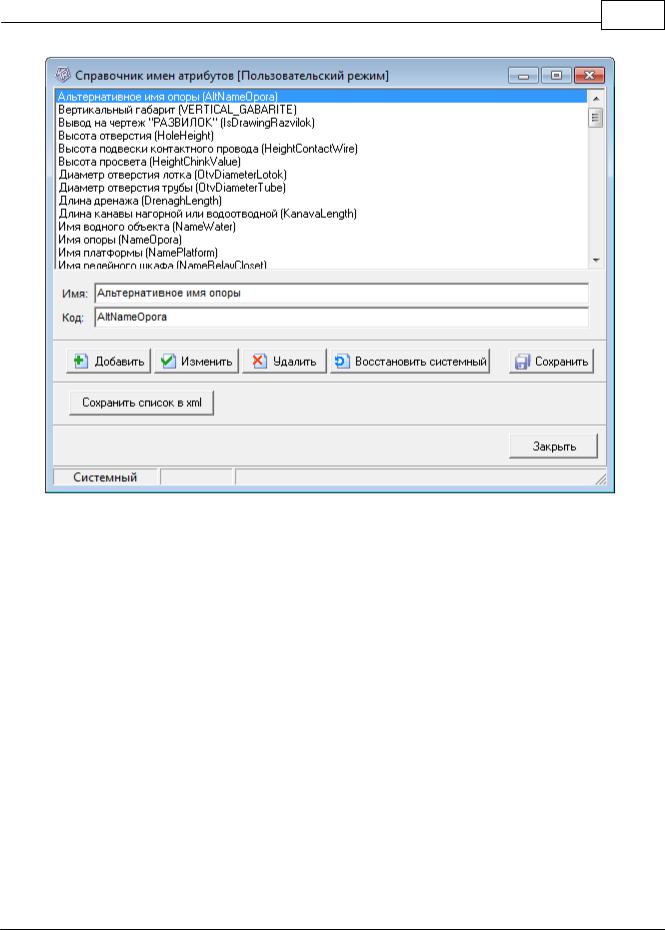

Справочник связки имени и типа атрибутов.
