46 Программный комплекс САПР КРП
значение разницы пикетажа) и программа автоматически свяжет объекты (создаст связи) из двух съемок.
Выделите в левом списке объект высокоточного промера, справа соответствующий ему объект из съемки под капремонт и нажмите «Связать».
Выделите в левом или правом списках строку и выберите в контекстном меню пункт
«Удалить» для уничтожения связи между объектами.
Связки объектов высокоточного и капремонта разрешают связь "один-ко-многим"
Двойной щелчок по объекту из списка откроет соответствующий редактор с данными и выставит фокус на текущий объект.
4.4Знаки
Редактор знаков позволяет вводить и редактировать информацию по условным знакам.
Общие принципы работы в редакторе см. раздел «Окно редактора данных» 20
Текущий фрагмент иллюстрирует отображение знака "Переезд двойной охраняемый
(справа)". Определены атрибуты: Пикетаж, км = 4873, пикет = 0, плюсовое значение (плюс) = 58,67м. Отметка головки рельса по оси переезда = 555,74м. Атрибут габарит не заполнен, так как для данного знака не имеет смысла.
Затем идут атрибуты определения самого знака: тип точки и тип знака. У одного типа точки может быть несколько типов знаков. Другими словами тип знака является уточняющим для типа точки. Например, тип точки «Станция», а тип знака уточняет, например, «Станция пассажирская (слева)» или «Станция грузовая (справа)».
Область «Атрибуты знака» содержит список дополнительных атрибутов знака.
© 2011 Иркутскжелдорпроект
Редакторы данных |
47 |
|
|
|
|
Некоторые атрибуты их этого списка, такие как, например, «пикетажное положение» являются вторичными и заполняются автоматически на основе ранее введенных значений километра,
пикета и полюса, поэтому изменять их нет возможности. Другие необходимо заполнить
(например, те, которые при вводе нового знака поля остаются пустыми) – значения этих атрибутов будут использованы при формировании надписей и подписей для картинки знака.
Редактор подскажет какие атрибуты являются обязательными при ввода и изменении знака.
Область «Параметры» содержит два атрибута, указывающие тип чертежа и место вывода на чертеже изображения условного знака и надписей. Изменения в этой области влияет толоко на изображение в области «Предпросмотр» и «Надписи». Введенные атрибуты в области
«Атрибуты знака» могут быть использованы по разному или в разной степени для различных чертежей и мест вывода на чертеже.
Область «Надписи» содержит список надписей, который также специфичен для выбранного типа знака. Список надписей зависит от выбранного типа чертежа и места вывода,
выбранных в области «Параметры». Значения надписей собирается автоматически по заранее настроенному шаблону или, сняв галку в столбце «по шаблону», можно изменить вручную индивидуальную надпись для текущего знака.
Область «Предпросмотр» показывает конечный результат – как будет выглядеть знак определенного типа на указанном месте выбранного типа чертежа при заданных значениях атрибутов.
Редактор знаков, как и остальные редакторы, поддерживает импорт/экспорт информации из следующих источников:
-данные локальной работы
-«Светофоры» из САПР КРП «Съемка»
-«Километровые указатели» из САПР КРП «Съемка»
-«Релейные шкафы» из САПР КРП «Съемка»
-«Переезды» из САПР КРП «Съемка»
-«Лотки» из САПР КРП «Съемка»
-«Трубы» из САПР КРП «Съемка»
-из XML
-«Километровые указатели» из SAPR
-из Славии ДЖДП
-из «существующих» данных
4.5Изостыки

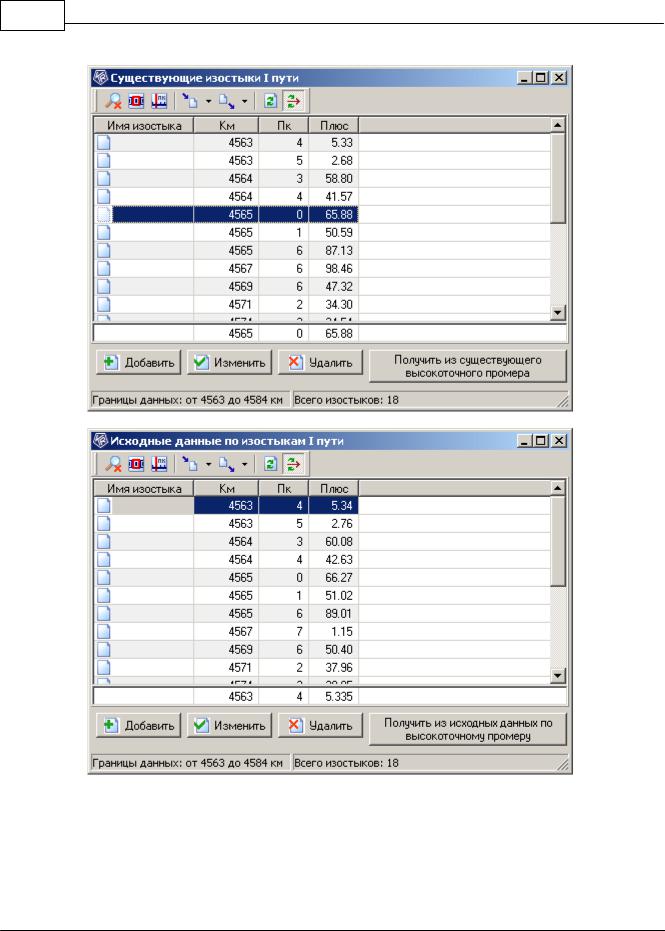

Редактор позволяет вводить и редактировать информацию по изолирующим стыкам
(изостыкам).
© 2011 Иркутскжелдорпроект
48 Программный комплекс САПР КРП
© 2011 Иркутскжелдорпроект
Редакторы данных |
49 |
|
|
|
|
Общие принципы работы в редакторе см. раздел «Окно редактора данных» 20
Чтобы ввести одну запись, необходимо ввести значения в поля "Имя изостыка", "Км", "Пк", "Плюс" и нажать кнопку "Добавить".
В редакторе проектных изостыков имеется дополнительно поле "Использовать АпАТэК". При проектировании можно заменить обычный изолирующий стык на АпАТэК,
указав для каждого изостыка соответствующее значение в этом поле.
Специфичный функционал:
Редактор существующих изолирующих стыков имеет кнопку «Получить из существующего высокоточного промера», нажмите эту кнопку для получения данных по изостыкам из существующего высокоточного промера.
Редактор исходных данных для проектирования изолирующих стыков имеет кнопку
«Получить из данных по высокоточному промеру», нажмите эту кнопку для получения данных по изостыкам из исходных данных по высокоточному промеру.
Редактор проектных изолирующих стыков имеет кнопку «Получить из исходных данных для проектировании», нажмите эту кнопку для копирования данных из редактора исходных данных по изостыкам в редактор проектных изостыков. Для изменения признака использования АпАтека у нескольких изостыков, необходимо их выделить и указать признак.
Циркуляция данных об изостыках в проекте «САПР КРП»
Изостыки, попавшие в съемку под капитальный ремонт, заносятся изыскателями в
© 2011 Иркутскжелдорпроект
