164 Программный комплекс САПР КРП

(установка числа участков в левой верхней части окна). Цель данного расчета - ликвидировать имеющиеся нарушения по сдвигам. Если уменьшение числа участков приводит к нарушению допусков по проектным сдвигам - задание игнорируется, то же - если проектное решение уже допустимо по сдвигам.

6.2Продольный профиль

Блок проектирования продольного профиля позволяет автоматически получать параметры элементов продольного профиля, вертикальных кривых и редактировать их в интерактивном режиме.

В качестве исходных данных может выступать съемка пониженного головки рельса,

выполненная любым способом, удовлетворяющая требованиям к видам работ.

Блок расчета параметров продольного профиля может использоваться изыскателями для выполнения работ по инструментальной проверке продольного профиля дистанции пути,

проектировщиками - для выполнения работ по проектированию продольного профиля одно- и

двухпутного участка.

Чтобы запустить блок расчета продольного профиля выберите в главном меню

«Проектирование» пункт «Продольный профиль», затем «Проектирование продольного профиля Х пути» (или двухпутного участка) (или «Спрямление продольного профиля плана Х пути» для изыскателей (или двухпутного участка)), где Х – номер (имя) расчетного пути.

Окно "Проектирование продольного профиля Х пути" (или менеджер по управлению заданиями для расчета продольного профиля) содержит слева список заданий для проектирования, справа подробности о выбранном в списке задании. Несколько заданий необходимо создавать в случае обнаружения затруднений при расчете одного (основного)

задания длинной на весь участок, затруднения у расчетного блока могут возникнуть из-за длины участка, значительный список ограничений на подъемку срезку.

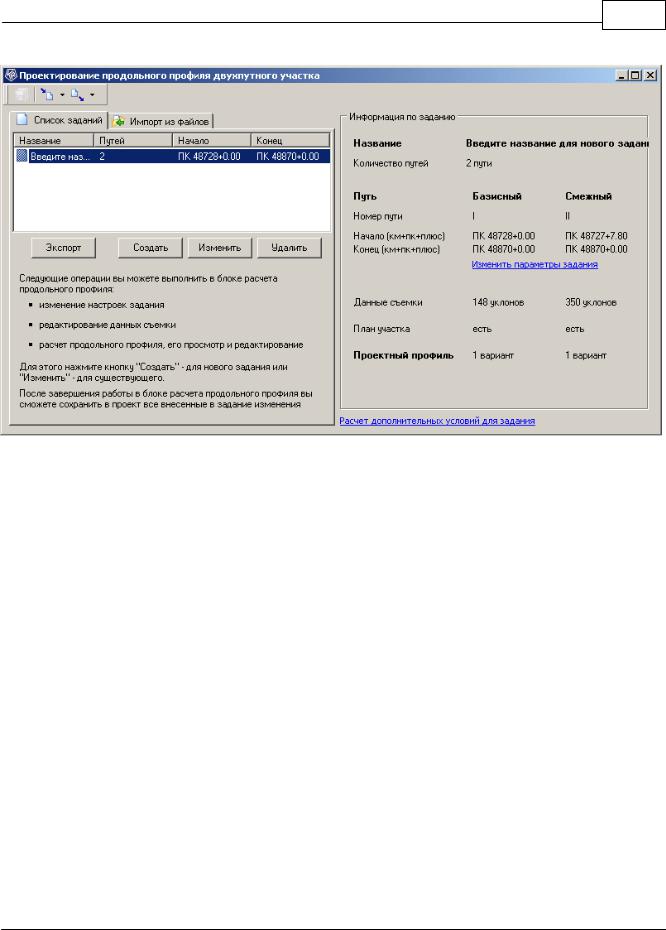

В окне "Проектирование продольного профиля Х пути" необходимо создать новое задание для проектирования продольного профиля, для этого нажмите "Создать". Или если задание уже создано и нужно использовать его - выберите его в списке и нажмите "Изменить"

© 2011 Иркутскжелдорпроект

Расчетные блоки 165

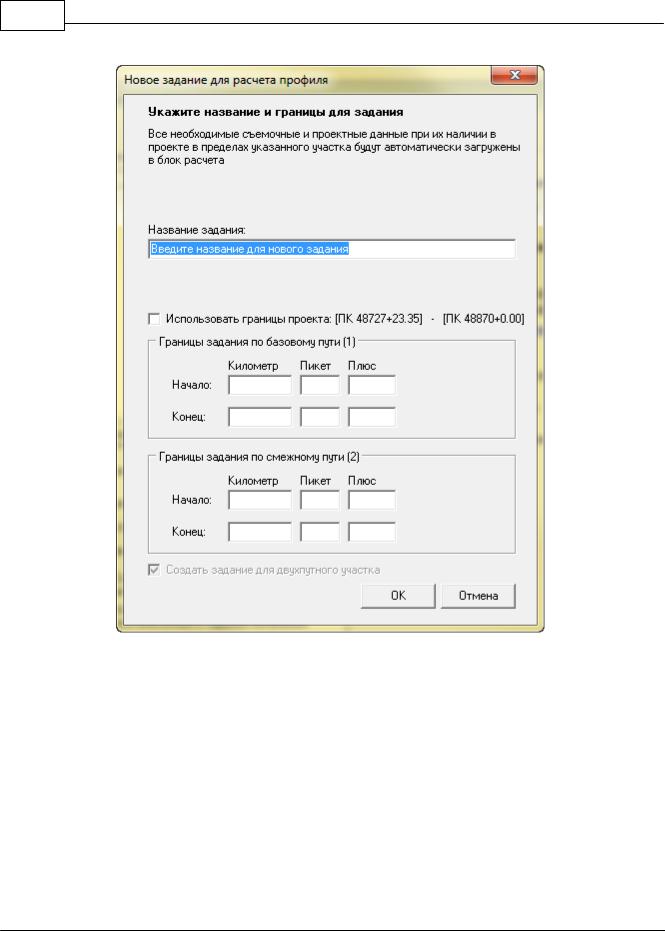

В окне создания нового задания введите имя задания, тип съемки и границы задания в пикетаже проекта. Допускается непосредственно не указывать границы, а отметить галкой поле

«Использовать границы проекта».

© 2011 Иркутскжелдорпроект

166 Программный комплекс САПР КРП

Окно "Проектирование продольного профиля Х пути" (или менеджер по управлению заданиями для расчета продольного профиля) имеет функционал по импорту заданий из локальной программы Корвус (Correx или Corvus). Экспорт задания осуществляется нажатием кнопки "Экспорт", далее, указав местоположение, будет создана папка "Crv999".

Далее откроется блок расчета продольного профиля (см. следующий раздел)

Дополнительная информаци о блоке расчета продольного профиля

© 2011 Иркутскжелдорпроект

Расчетные блоки 167

Распознование первого варианта структура продольного профиля производится автоматически и основан на специально разработанных математических методах. Затем, в

режиме интерактивной корретировки, пользователь получает требуемое проектное решение. В

общем случае требуется получить проектное решение по продольному профилю, допустимое по заданным ограничениям при минимальном числе элементов профиля.

6.2.1Проектные установки

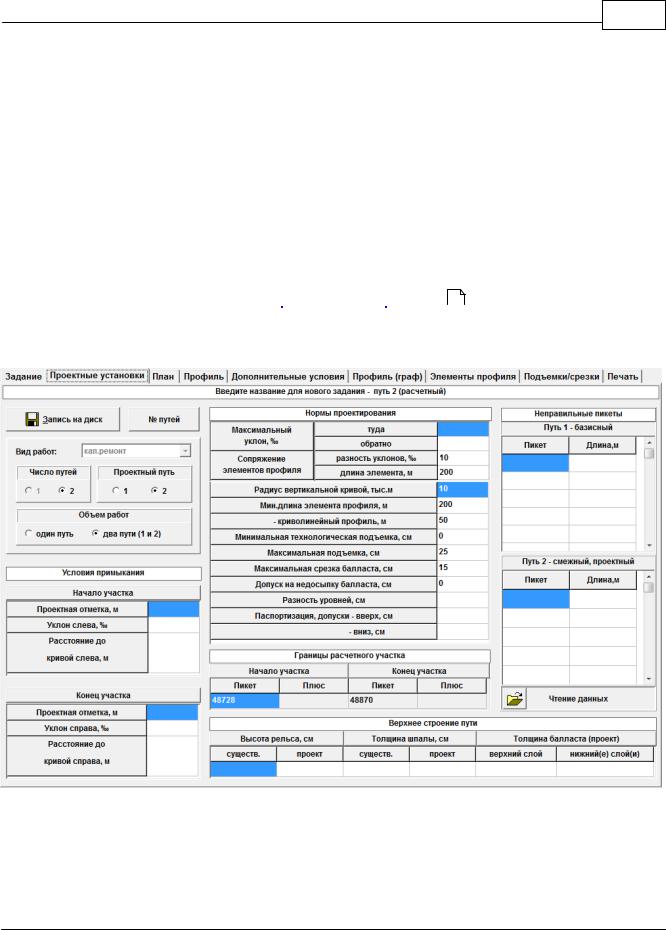

Вкладка "Проектные установки" позволяет настроить основные параметры проектирования для расчета продольного профиля.

ВАЖНО! Изменения данных по неправильным пикетам могут быть сохранены в проект,

полностью заместив данные в редакторе неправильных пикетов 76 по соответствующему пути.

Будьте внимательны! Это не приведет, например, к автоматическому пересчету пикетажных значений у элементов плана линии.

Проектные установки

© 2011 Иркутскжелдорпроект

168 Программный комплекс САПР КРП

Проектные установки содержат традиционные нормы и параметры проектирования реконструкции продольного профиля. Проектные установки первоначально распространяются на весь участок, но могут быть дифференцированы в процессе расчета (дополнительные условия).

При обработке введенных данных (здесь и далее в блоке расчета продольного профиля)

различается пустая строка и "0" (пустая строка не равна нулю). Пустая строка всегда идентифицируется как признак отсутствия данных, значение которых определяется "по умолчанию" и может отличаться от нуля, при задании нуля - соответствующее значение принимается равным нулю.

Условия примыкания. Задают: начальную/конечную проектные отметки, уклон на подходах слева/справа для увязки со смежными участками, расстояние до ближайшей переходной кривой за пределами расчетного участка (при заданном уклоне примыкания по этому условию может ограничиваться разность уклонов в точке стыковки).

При отсутствии данных об отметке - примыкание свободное, отметка примыкания вычисляется из условия минимизации работ (за основу всегда берется существующая отметка на стыке). При задании отметки примыкания - она фиксируется. Если задан уклон справа/слева от расчетного участка - разность уклонов на стыке не выйдет за пределы допусков, если задано и расстояние до кривой - на разность уклонов будут наложены дополнительные ограничения.

Нормы проектирования. Заданные нормы и условия распространяются на весь расчетный участок. Уточнение норм в отдельных зонах участка производится на вкладке "Дополнительные условия".

Максимальный уклон. При отсутствии данных о величине максимального уклона - уклоны проектирования не превышают существующих.

Разность уклонов. При отсутствии специальных установок (на вкладке "Дополнительные условия") разность уклонов в пределах переходных кривых и на подходах к ним всегда ограничивается.

Радиус вертикальной кривой. Задается радиус вертикальной кривой, используется для при построении кривой и для определения ее параметров.

Минимальная длина элементов профиля. определяется минимальный элемент профиля.

Минимальная длина элементов криволинейного профиля. определяется минимальный

элемент криволинейного профиля.

Минимальная технологическая подъемка. При снятии рельсошпальной решетки балласт из шпальных ящиков распределяется по всей призме и при укладке новой решетки его толщина под шпалой может измениться, причем как в большую, так и в меньшую сторону (после очистки, при большом загрязнении).

Максимальная подъемка

© 2011 Иркутскжелдорпроект

Расчетные блоки 169

Максимальная срезка балласта

Допуск на недосыпку балласта

Разность уровней. При отсутствии данных о допускаемой разности уровней этот норматив только контролируется, иначе заданная разность уровней (проектный путь и существующий смежный) рассматривается как формальное ограничение при автоматическом расчете.

Границы расчетного участка. Задается пикетаж границ расчетного участка. Не следует их изменять после того, как завершено проектирование. Допустимо изменение размещения неправильных пикетов - пересчет всех пикетажных привязок будет выполнен автоматически.

Неправильные пикеты. Описываются только неправильные и отсутствующие пикеты.

Верхнее строение пути. Данные распространяются на весь расчетный участок. Данные по рельсам и шпалам задают при их различии на существующем пути и по проекту. Данные по проектной мощности балластной призмы (см.) задаются только при необходимости ее контроля

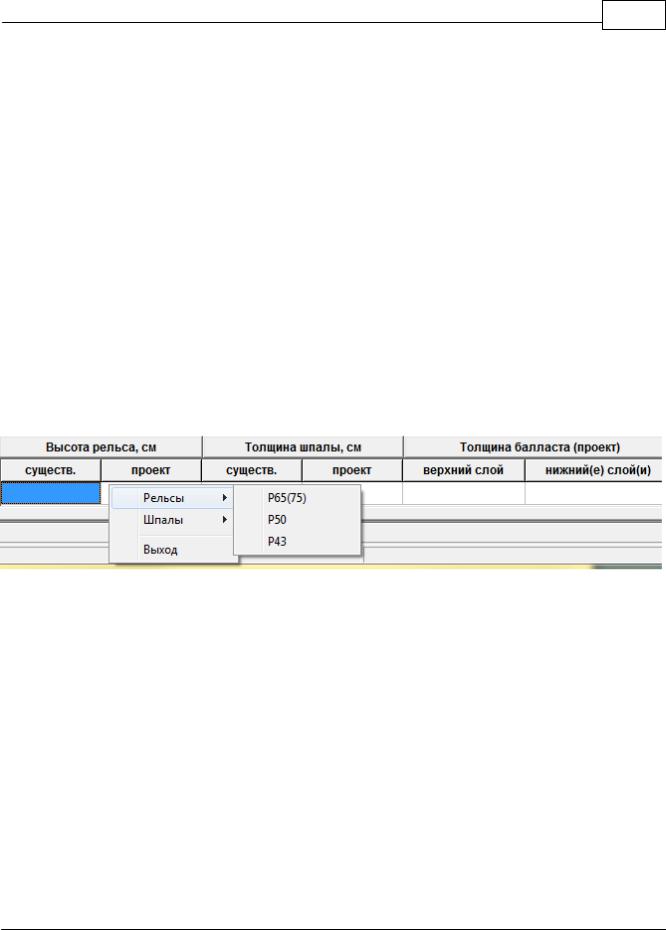

- недостатке балласта на существующем пути. При однослойном балласте задают толщину верхнего слоя. При вводе данных по рельсам и шпалам можно использовать всплывающее меню:

© 2011 Иркутскжелдорпроект
