Расчетные блоки 153

Кнопка "Чтение" - чтение ранее сохраненных вариантов расчета параметров элементов плана линии с жесткого диска.

Кнопка "Запись" - запись вариантов расчета параметров элементов плана линии на жесткий диск.

ВАЖНО! - на чертежах отображаются только вторые варианты!

Кнопка "Расчет возвышений" - запуск окна по расчету возвышений наружного рельса для текущего варианта параметров плана линии.

Кнопка "Вставка" - вставка ранее выделенного участка для проектирования в общее решение. Доступна только в случае, если в текущий момент выделен участок.

Кнопка "Контроль" - выполнение семантического контроля таблицы с параметрами элементов плана линии.

6.1.6Расчет возвышений наружного рельса

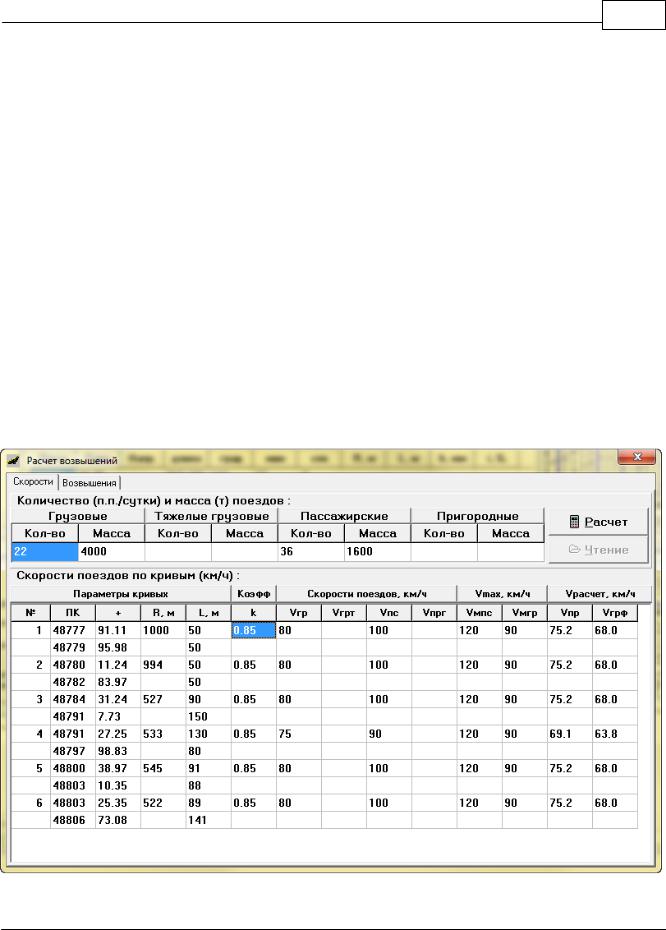

Окно расчета возвышений позволяет ввести дополнительные исходные данные и выполнить расчет возвышений наружного рельса.

© 2011 Иркутскжелдорпроект

154 Программный комплекс САПР КРП

Для этого нужно ввести количество пар и веса поездов, проходящих по участку проектирования. Ввести скорости фактические для указанных поездов для каждой кривой.

Затем нажать кнопку «Расчет».

При расчете приведенной (Vпр) и грузовой фактической (Vгрф) скоростей движения по кривым, заданные скорости движения принимаются с учетом коэффициента (k), зависящего от способа получения скоростей (тяговые расчеты или скоростемерные ленты). По умолчанию считается, что скорости получены по тяговым расчетам (k=0.85). Если скорости для всех групп поездов получены одним способом, переход от одного способа к другому производится путем изменения величины коэффициента k.

При различных способах получения данных по скоростям, коэффициент k можно принять равным единице, а скорости задавать уже с учетом соответствующих коэффициентов.

Следует отметить, что это приходится делать и в ряде других случаев, например, когда скорость грузового поезда, умноженная на коэффициент k, получается значительно меньше расчетно-

минимальной или, когда скорость движения поезда ограничена условиями прохода стрелочных переводов и т.п.

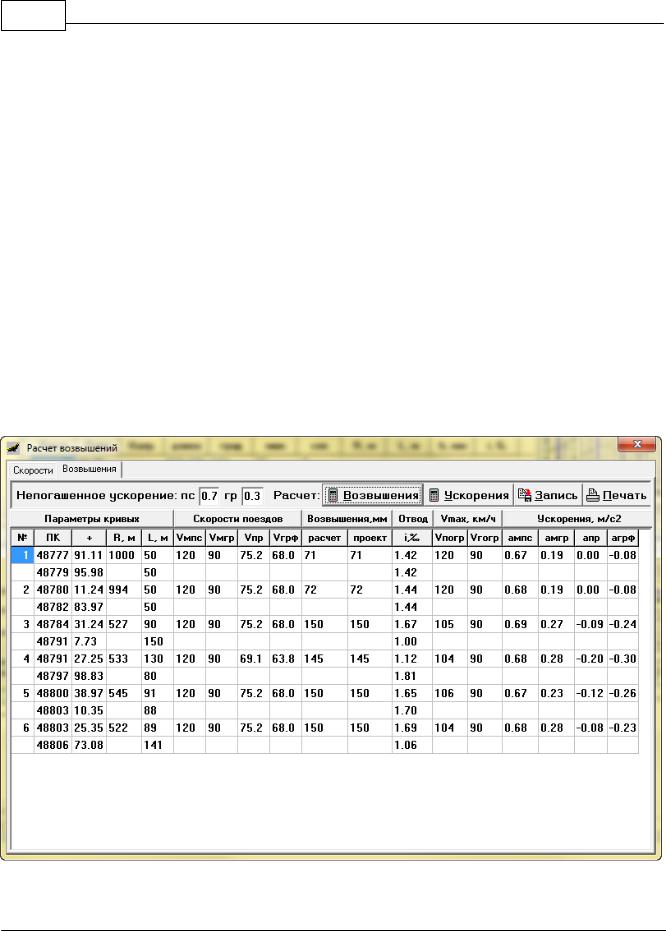

Далее перейти на вкладку «Возвышения» и нажать кнопку "Возвышение" для выполнения расчета.

При этом будут рассчитаны также ограничения скоростей движения пассажирских

© 2011 Иркутскжелдорпроект

Расчетные блоки 155

(Vпогр) и грузовых (Vгогр) поездов и непогашенные ускорения: aмпс - при максимальной скорости пассажирских поездов, aмгр - при максимальной скорости грузовых поездов, aпр - при приведенной скорости поездов, aгрф - при грузовой фактической скорости.

В соответствии с инструкцией aмгр должно быть меньше или равно 0,7 м/сек2, aмгр меньше или равно 0,3 м/сек2, aгрф больше или равно -0,3 м/сек2.

При aпр равном нулю неравномерность износа рельсов отсутствует.

Примечание. На составных кривых принимается общее возвышение.

Специфичный функционал:

Если при удерживаемой клавише "Ctrl", нажать левую кнопку мыши на строке с параметрами конкретной кривой - возвышения будут пересчитаны только для данной кривой.

При удерживаемой клавише "Alt", - в составной кривой возвышения будут подбираться для каждой из кривых в ее составе.

Значения возвышений можно округлить, можно изменить (подобрать) ограничения скоростей движения грузовых и пассажирских поездов. После нажатия кнопки "Ускорения" -

пересчитываются значения ускорений и так до получения желаемого результата.

После выполнения всех расчетов нажмите "Сохранить" для сохранения результатов в проект.

Кнопка "Печать" - печать результатов, соответствует общему (максимальному) объему информации, подготавливаемой в Мосжелдорпроекте.

6.1.7Сдвиги (таб)

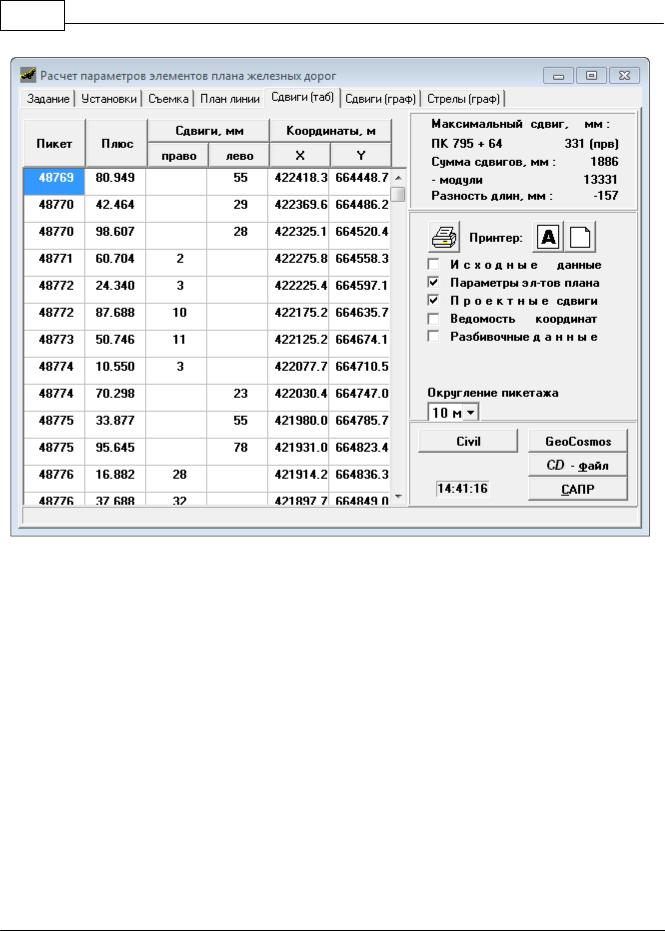

Вкладка "Сдвиги (таб)" позволяет просмотреть рассчитанные сдвиги для каждой съемочной точки оси пути. Дополнительно, для координатной съемки рассчитываются кооординаты точек проектной оси пути.

© 2011 Иркутскжелдорпроект

156 Программный комплекс САПР КРП

Кнопка "Принтер" - печать таблицы на принтер.

Кнопка "А" - установка шрифта для печати.

Кнопка "чистый лист" - настройка принтера.

Кнопка "Civil" - экспорт в Autodesk AutoCAD Civil 3D данных: ось существующая (файл

SurveyAxis.scr - список точек в координатах, соединенных в полилинией), ось проектная

(файлы DesignAxisOsn.scr (основной вариант), DesignAxis1.scr (первый вариант), DesignAxis2. scr (второй вариант) - список точек в координатах, соединенных в полилинией), разбивочные данные (центры радиусов кривых, начала и концы переходных кривых), а также план линии виде трассы в представлении Civil (файл Track.xml в формате LandXML).

файлы *.scr необходимо выполнить в среде Автокад, любой версии.

файл *.xml необходимо импортировать средствами Civil, главное меню "Файл", далее

"Импорт", затем "Импорт из LandXML".

Кнопки "GeoCosmos", "CD - файл" и "САПР" выполняют сохранение рассчитанных параметров плана для соответствующих проекграмм.
