Адаптация комплекса САПР КРП 249

10.12 Импорт/экспорт пользовательских настроек

Возможна ситуация, когда пользователь провел адаптацию программного комплекса под требования и правила предоставления информации на чертеже, настроил состав и отображение знаков и теперь необходимо, чтобы эти изменения получили другие пользователи САПР КРП.

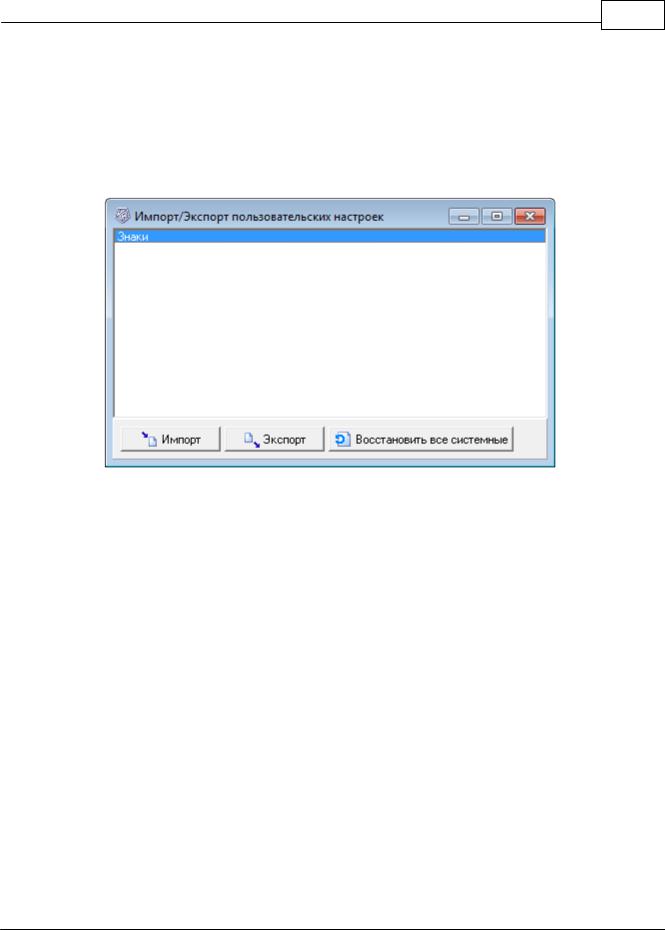

Для решения этой задачи используется инструмент импорта/экспорта пользовательских настроек.

Достаточно выбрать из списка функциональных частей комплекса элемент, подлежащий переносу на другие компьютеры или версии САПР КРП и провести его экспорт в обменный файл. А всем пользователям, которые желают иметь этот измененный набор объектов,

проделать обратную операцию импорта настроек.

Примечание

При импорте настроек все бывшие у пользователя\версии собственные настройки удаляются, а на их место записываются импортируемые. Системные настройки импорту/

экспорту не подлежат и, соответственно, никоим образом при импорте не изменяются. В

каждую следующую версию САПР КРП, установленную на компьютер, нужно заново импортировать произведенные и сохраненные изменения.

11 Дополнительные материалы

11.1Нормативная документация

1.Указание МПС №С-333У от 17.03.1997 об установлении возвышения наружного рельса в кривых.

2.Положение о проведении реконструкции (модернизации) железнодорожного пути, М., 2009.

3.Технические условия на работы по ремонту и планово-предупредительной выправке пути,

© 2011 Иркутскжелдорпроект

250 Программный комплекс САПР КРП

ЦПТ-53, М.: "Транспорт", 1998.

4.Технические указания по устройству, укладке, содержанию и ремонту бесстыкового пути, М.: "Транспорт", 2000

5.Методические указания по составлению продольных профилей станционных путей и перегонов, М., 2008.

6.Железные дороги колеи 1520 мм, СТН Ц-01-95, М., 1995.

7.Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта", ГОСТ 21.204-93.

8.Условные графические обозначения в документации по инженерно-геологическим изысканиям", ГОСТ 21.302-96.

11.2Конвертор проектов (форматов файлов)

Впроцессе развития САПР КРП, увеличивалось количество данных в проекте, их взаимосвязь, поэтому приходилось менять структуру проекта – как структуру папки проекта на жестком диске, так и структуру самих данных в файлах проекта.

Поэтому при необходимости открыть старый проект в самой последней версии САПР КРП необходимо выполнить ряд преобразований проекта (файлов поректа). Для этого нужно

"вклиниться" в нужное место в алгоритме преобразования, согласно версии САПР КРП, в

которой был создан проект (или в версии, в которой он корректно открывается). Также,

необходимо иметь все версии САПР КРП, перечисленные в алгоритме от версии проекта до текущей версии, они потребуются во время преобразования.

Теперь необходимо определиться с терминами, они также менялись с развитием САПР

КРП.

Файлы проекта, это все файлы находящиеся внутри папки проекта, включая файлы с данными, которые имеют расширения *.krpr, *.krcn. Файлы с данными являются бинарными и поэтому далее в тексте и на форме Конвертора будем именовать файлы с данными,

подлежащими конвертации сокращенно BIN файлы.

Временные файлы обменного формата имеют расширение *.owt, создаются внутри папки с проектом, рядом с исходными файлами проекта с такими же именами. Далее в тексте будем называть их OWT файлами.

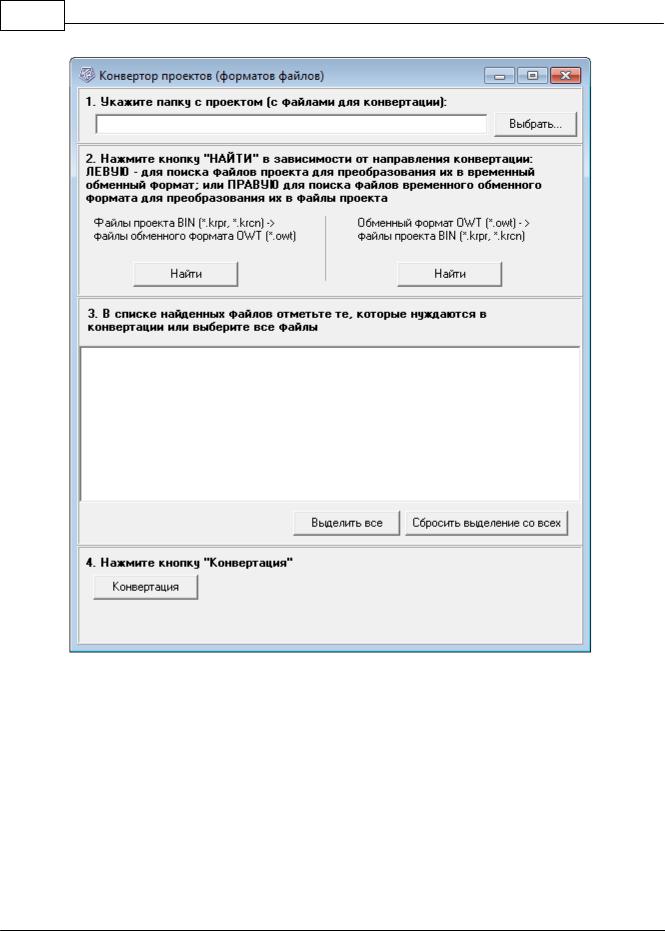

Конвертор практически не изменился, вернее сказать функционально он остался точно такой же - одинаковый во всех версиях, поддерживающих конвертацию, но, начиная с версии САПР КРП 5.1.67.1, текстовые надписи на нем уточнены по смыслу. Таким образом имеет два окна: окно до версии САПР КРП 5.1.66.1 и окно после версии САПР КРП 5.1.67.1 (включительно), приводим изображения обоих. Повторимся, функционально оба окна работают абсолютно одинаково.

© 2011 Иркутскжелдорпроект

Дополнительные материалы 251

© 2011 Иркутскжелдорпроект

Дополнительные материалы 253

c. В САПР КРП 5.0.41.8 конвертируем проект (кроме списков заданий для расчета плана)

из BIN а OWT (для этого запускаем Конвертор, следуем инструкциям на панели,

выделяем все файлы в списке, кроме файлов заданий для расчета плана линии)

2.САПР КРП 5.0.43.3

a.В САПР КРП 5.0.43.3 конвертируем весь проект из OWT а BIN (для этого запускаем Конвертор, следуем инструкциям на панели)

b.В САПР КРП 5.0.43.3 пересохраняем списки заданий для проектирования плана (для этого нужно открыть каждое существующее в проекте задание по плану (составление плана и проектирование плана), изменить имя задания (добавить, например, в имя задания дату конвертации), переключиться на вкладку «Съемка», на запросы о сохранении установок ответить да, закрыть модуль расчета плана и принять все изменения в проект САПР КРП)

c.В САПР КРП 5.0.43.3 конвертируем списки заданий для расчета плана и файл проекта

из BIN а OWT (для этого запускаем Конвертор, следуем инструкциям на панели, выделяем только файлы списков заданий "Задания для плана.krcn" и файл проекта "Project.krpr")

3.САПР КРП 5.0.45.0

a.В САПР КРП 5.0.45.0 конвертируем весь проект OWT а BIN (для этого запускаем Конвертор, следуем инструкциям на панели)

b.В проводнике Windows в папке проекта возвращаем файлам знаков имена, которые были до переименовывания (см. п. 1.b.)

c.В САПР КРП 5.0.45.0 выполняем конвертацию имен файлов и папок (для этого, открыть окно создания проекта, указать в области дерева папку с проектом (поля вверху должны заполниться), затем наживаем кнопку «Конвертировать» внизу слева)

d.В САПР КРП 5.0.45.0 открываем проект, открываем любой чертеж, открываем редакторы знаков (по два изыскательских и два исходных для проектирования (проектных) для каждого пути), нажимаем Ctrl+F5 в каждом редакторе, появляется кнопка

«Конвертировать знаки», нажимаем ее запуска концертации условных знаков

e.В проводнике Windows в папке проекта удаляем все файлы с расширением OWT

f.В САПР КРП 5.0.45.0 конвертируем весь проект из BIN а OWT (для этого запускаем Конвертор, следуем инструкциям на панели)

4.САПР КРП 5.1.xx.xx (в любой последующей версии, например, в текущей)

a.В САПР КРП 5.1.xx.xx конвертируем весь проект из OWT а BIN

Готово!

5.В случае, если после выполнения всех шагов по конвертации проекта в последних версиях проект открывается с ошибкой " ... не проинициализировано IdSignName ... " – вероятно может помочь следующее:

a.Взять проект на стадии после выполнения п. 3.f

b.В САПР КРП 5.1.33.5 конвертируем из OWT а BIN

c.В САПР КРП 5.1.33.5 открываем проект, открываем редакторы знаков и находим знаки с не полностью проинициализированными полями «тип точки» и «тип знака», уточняем их или удаляем такие знаки вообще, выполняем сохранение проекта

d.В САПР КРП 5.1.xx.xx открываем проект и наслаждаемся прелестями последних версий САПР КРП
