Общие принципы работы в редакторе см. раздел «Окно редактора данных» 20

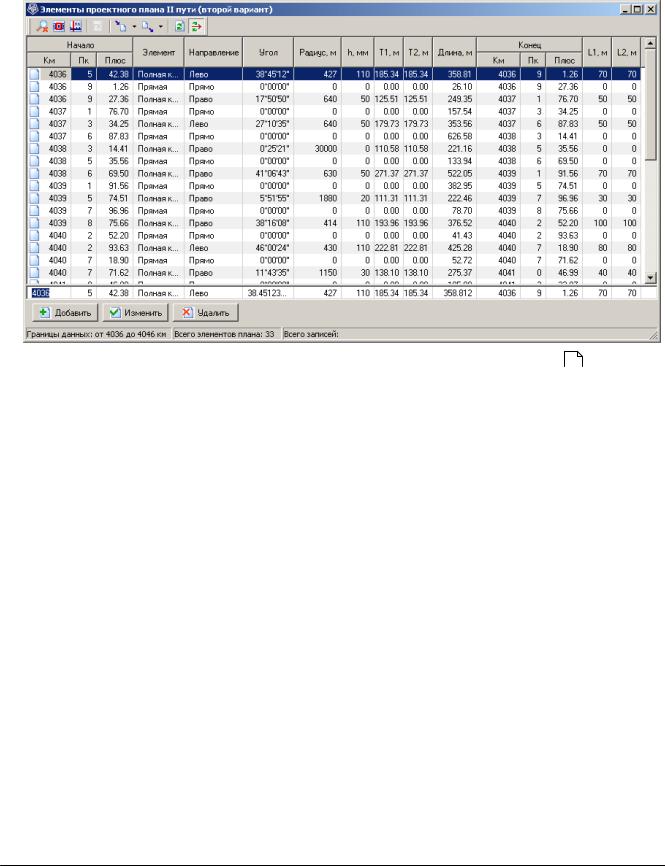

Для ввода одного элемента плана заполните все поля в строке ввода и нажмите

«Добавить». Редактор подскажет какие поля являются обязательными для ввода.

Особенности редактора

Система считает, что между двумя кривыми находится прямая, поэтому ее не обязательно вводить.

Кривая интерпретируется как излом, если величина ее угла поворота находится в пределах, указанных в настройках проекта, при этом радиус кривой может быть произвольным.

Для ввода значений углов в редакторе элементов плана следует придерживаться следующего правила: значение градусов определяется целой частью дробного числа,

значение минут определяется первыми двумя знаками после запятой, значение секунд – следующими за минутами двумя знаками (третий и четвертый разряды после запятой).

Например, угол в 328°43’34’’ интерпретируется для системы в значение 328.4334.

4.14План раскладки плетей бесстыкового пути

© 2011 Иркутскжелдорпроект

62 Программный комплекс САПР КРП

4.14.1 Настройки раскладки плетей

Настройки для раскладки плетей можно условно разделить на статические (см. раздел

«Бесстыковой путь» 213 ) и динамические настройки (этот раздел).

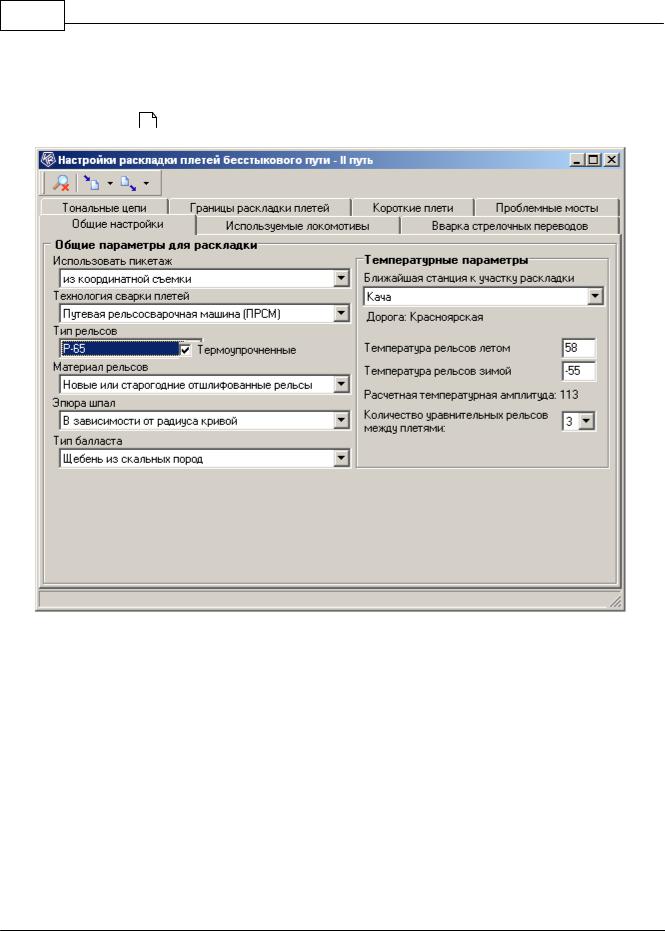

Вкладка "Общие параметры для раскладки" позволяет указать основные настройки раскладки плетей бесстыкового пути:

- "Использовать пикетаж"

Выбор используемого пикетажа, либо из координатной съемки, либо из высокоточного промера

- "Технология сварки плетей"

1)Без сварки

2)Путевая рельсосварочная машина (ПРСМ)

3)Алюмотермитная сварка

При этом стрелочные переводы всегда свариваются с плетями способом алюминотермитной сварки в независимости от данной настройки

- "Тип рельсов"

© 2011 Иркутскжелдорпроект

- "Материал рельсов"

Признак использования старогодных материалов. Если выбрана эта возможность, то считается,

что на всем протяжении ремонта с укладкой бесстыкового пути производиться укладка плетей из старогодных материалов. Ответственность за принятия решения и возможных несоответствиях нормам и правилам укладки в отдельных местах ремонта старогодных материалов (как то тоннели, мосты длиной более 25 метров…, на которых запрещена укладка старогодних материалов) лежит на проектировщике, принимающем решение об использовании материалов такого рода для проведения раскладки плетей.

- "Эпюра шпал"

1) 2000 шпал на км не зависимо от плана линий.

2) 2000 шпал на км при радиусе кривой менее 1100м, 1840 шпал на км при радиусе кривой более 1100м

- "Тип балласта"

Вкладка "Температурные параметры"

- «Ближайшая станция к участку раскладки»

Указывает на ближайшую станцию из справочника «Расчетные температуры рельсов для сети железных дорог России».

1) Температура рельсов летом.

2) Температура рельсов зимой.

Расчетная температурная амплитуда рассчитывается автоматически. - «Количество уравнительных рельсов между плетями»

Вкладка «Используемые локомотивы» позволяет указать список используемых локомотивов на участке ремонта. Этот список используется для определения наиболее суровых условий дальнейшей эксплуатации проектируемого участка пути. Для корректной работы модуля необходимо, чтобы в списке был указан хотя бы один локомотив.

© 2011 Иркутскжелдорпроект

64 Программный комплекс САПР КРП

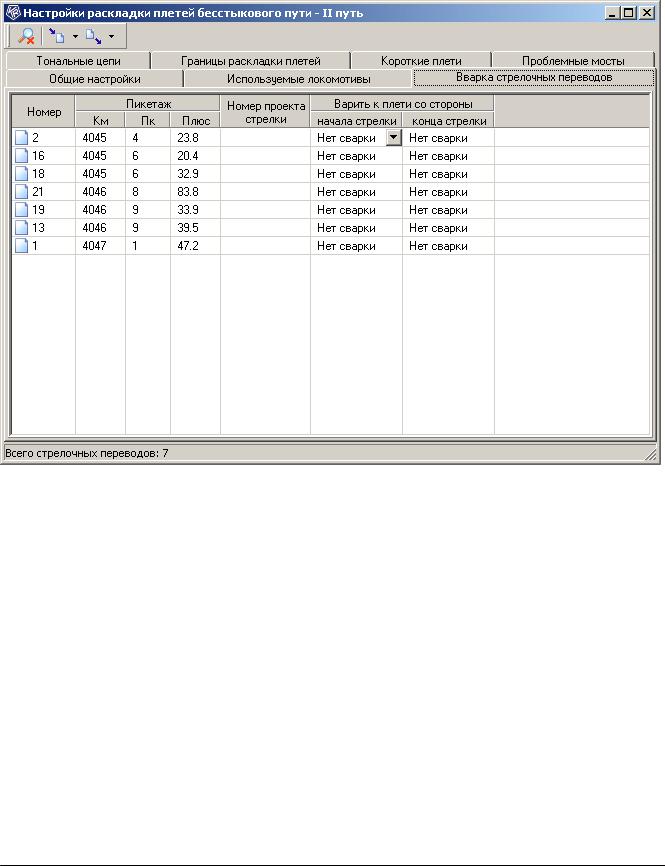

Вкладка «Вварка стрелочных переводов" позволяет указать какие стрелочные переводы и с

какой стороны должны быть сварены с плетями.

© 2011 Иркутскжелдорпроект

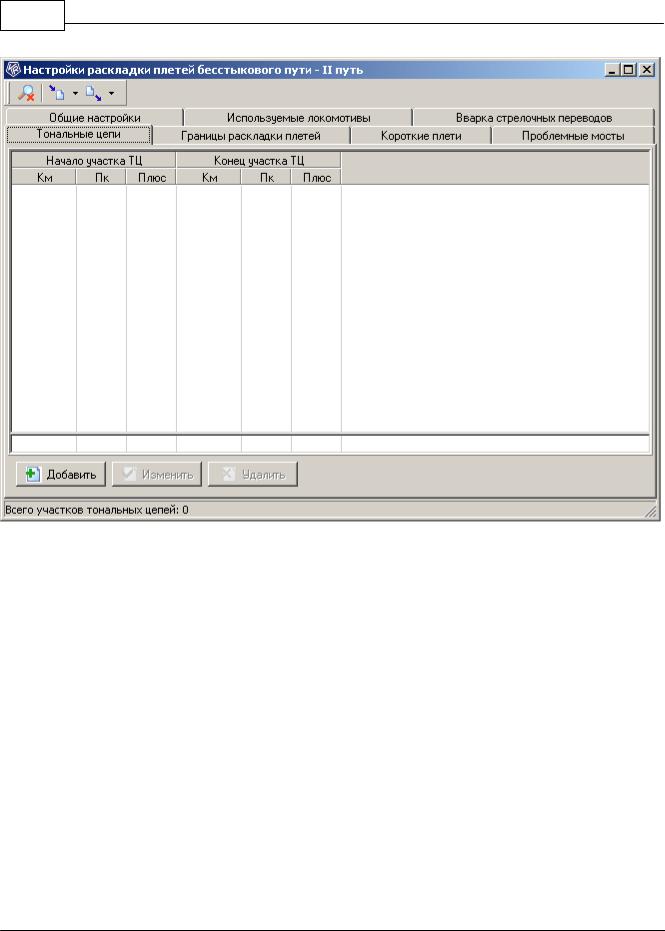

Вкладка «Тональные цепи» позволяет указать участки использования тональной

автоблокировки.

© 2011 Иркутскжелдорпроект

66 Программный комплекс САПР КРП

Эта информация будет в дальнейшем использоваться в редакторе проектных изостыков для контроля того, чтобы ни один изоляционный стык не попал на участок тональной цепи, а

также в редакторе разрезных точек, для автоматической расстановки разрезных точек в створе со светофорами, попавшими на участок тональной цепи.

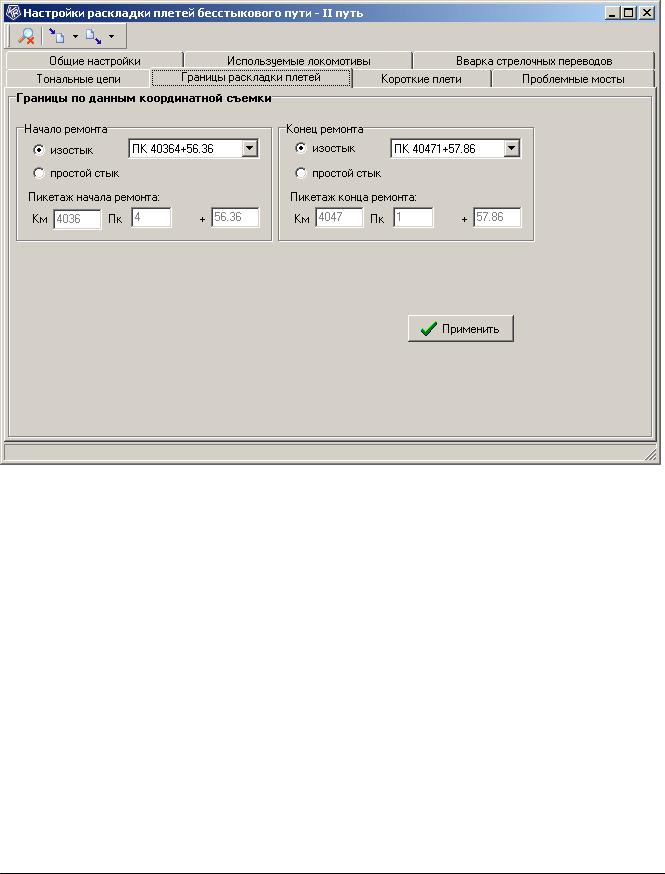

Вкладка "Границы раскладки плетей" позволяет настроить проектирование раскладки без использования данных высокоточного промера. Исходными данными могут служить данные координатной съемки. Но в этом случае для модуля раскладки необходимо проинициализировать дополнительные параметры. Необходимо указать пикетаж начала ремонта с укладкой бесстыкового пути и пикетаж конца ремонта. Началом и концом может служить изостык или простой стык. В последнем случае нужно просто указать соответствующие числовые значения. Если укладка плетей начинается с изостыка, то необходимо будет выбрать его, список изостыков нужно предварительно сформировать в редакторе проектных изостыков.

© 2011 Иркутскжелдорпроект

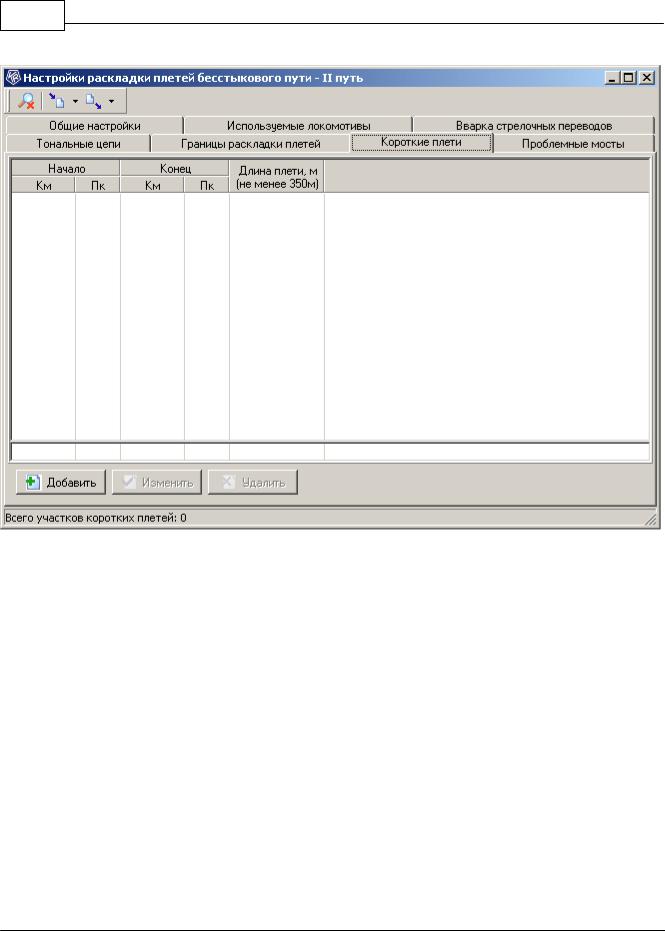

Вкладка «Короткие плети» позволяет указать пикетаж начала и конца участков бесстыкового

пути где с разрешения начальника службы пути можно укладывать плети не короче 350 метров.

© 2011 Иркутскжелдорпроект

68 Программный комплекс САПР КРП

Вкладка «Проблемные мосты» позволяет указать мост(ы), через которые нельзя укладывать

плети бесстыкового пути.
