Чертежи 113
2.1.11.2.ось
2.1.11.3.конец
2.2.Текст ИССО
2.3.Текст вертикальных кривых
2.4.Текст
2.5.Рамка полоски с данными
2.6.Отображать отметки только из редактора
2.7.Отображать промежуточные отметки на площадке

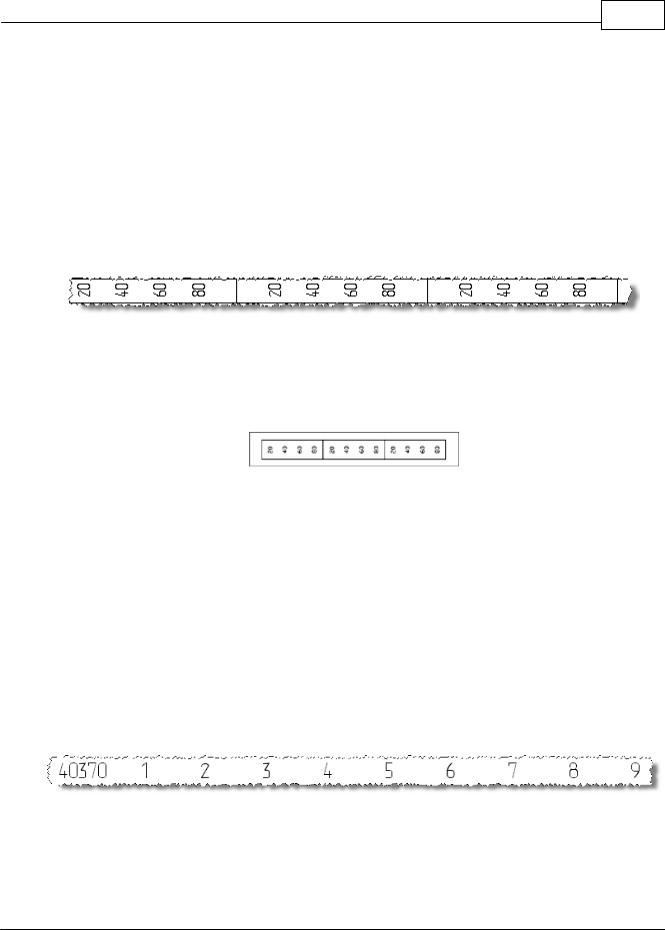

5.1.21 Пикетаж (двадцатки)
Полоска для отрисовки расстояния по двадцаткам.
Основными данными, на основе которых осуществляется отрисовка, являются расстояния.
В справочнике полосок данных называется "Пикетаж (двадцатки)", и выглядит следующим образом:
Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:
1.Общие настройки
1.1.Путь
1.2.Данные
1.3.Шапка
1.3.1.Ширина
1.3.2.Высота полоски
2.Настройки полоски
2.1.Текст
2.2.Рамка полоски с данными
5.1.22 Пикетаж (пикеты)
Полоска для отрисовки пикетажной линейки.
Основными данными, на основе которых осуществляется отрисовка, границы чертежа.
В справочнике полосок данных называется "Пикетаж (пикеты)", и выглядит следующим образом:
© 2011 Иркутскжелдорпроект
114 Программный комплекс САПР КРП
Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:
1.Общие настройки
1.1.Шапка
1.1.1.Ширина
1.1.2.Высота полоски
2.Настройки полоски
2.1.Вертикальное выравнивание
2.1.1.по верху
2.1.2.по низу
2.1.3.по центру
2.2.Текст
2.3.Рамка полоски с данными
5.1.23 Пикетаж (расстояния)
Полоска для отрисовки плюсовых расстояний объектов.
Основными данными, на основе которых осуществляется отрисовка, плюсовые значения объектов ИССО.
В справочнике полосок данных называется "Пикетаж (расстояния)", и выглядит следующим образом:
Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:
1.Общие настройки
1.1.Путь
1.2.Данные
1.2.1.Существующие
1.2.2.Проектные
1.3.Пикетаж данных из:
1.3.1.как у чертежа
1.3.2.капитального ремонта
1.3.3.высокоточного промера
1.4.Шапка:
1.4.1.Ширина
© 2011 Иркутскжелдорпроект
Чертежи 115
1.4.2.Высота полоски
2.Настройки полоски
2.1.Вертикальные линии и расстояния
2.1.1.по ИССО
2.1.2.по двадцаткам
2.2.Настройки отображения ИССО
2.2.1.трубы
2.2.2.путепроводы
2.2.3.переезды
2.2.4.пешеходные мосты
2.2.5.инженерные подземные пересечения
2.2.6.станции
2.2.7.посты ЭЦ
2.2.8.разъезды
2.2.9.мосты:
2.1.9.1.начало
2.1.9.2.ось
2.1.9.3.конец
2.1.10.стрелочные переводы:
2.1.10.1.стык рамного рельса
2.1.10.2.остряк/ЦП
2.1.10.3.хвост
2.1.11.туннели:
2.1.11.1.начало
2.1.11.2.ось
2.1.11.3.конец
2.2.Текст
2.3.Линия ИССО
2.4.Линия рисок отметок земли
2.5.Рамка
5.1.24 Элементы раскладки по данным координатной съемки
Полоска для отрисовки элементов раскладки по данным координатной съемки.
Основными данными, на основе которых осуществляется отрисовка, является
© 2011 Иркутскжелдорпроект
116 Программный комплекс САПР КРП
координатная съемка.
В справочнике полосок данных называется "Плети (второй вариант)", и выглядит следующим образом:
Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:
1.Общие настройки
1.1.Путь
1.2.Шапка:
1.2.1.Ширина
1.2.2.Высота полоски
2.Настройки полоски
2.1.Шрифт
2.2.Линия выносок
2.3.Линии
2.4.Рамка полоски с данными
5.1.25 Элементы раскладки
Полоска для отрисовки элементов раскладки.
Основными данными, на основе которых осуществляется отрисовка, являются расчитанные элементы раскладки.
В справочнике полосок данных называется "Плети (первый вариант)", и выглядит следующим образом:
© 2011 Иркутскжелдорпроект
