Репера на участке капремонта не всегда необходимо снимать со всеми другими объектами, так как съемка и актуализация информации о реперной системе это отдельная работа и ее результатами можно воспользоваться с учетом некоторых оговорок.

Таким образом, список реперов может быть получен средствами импорта из каталога реперной базы данных (для Иркутскжелдорпроект), однако пикетаж реперов может отличаться от пикетажа опор, в которых они (большинство) установлено, по причине того, что пикетаж реперов, естественно, разбивался в рамках выполнения других работ на основе других исходных данных.

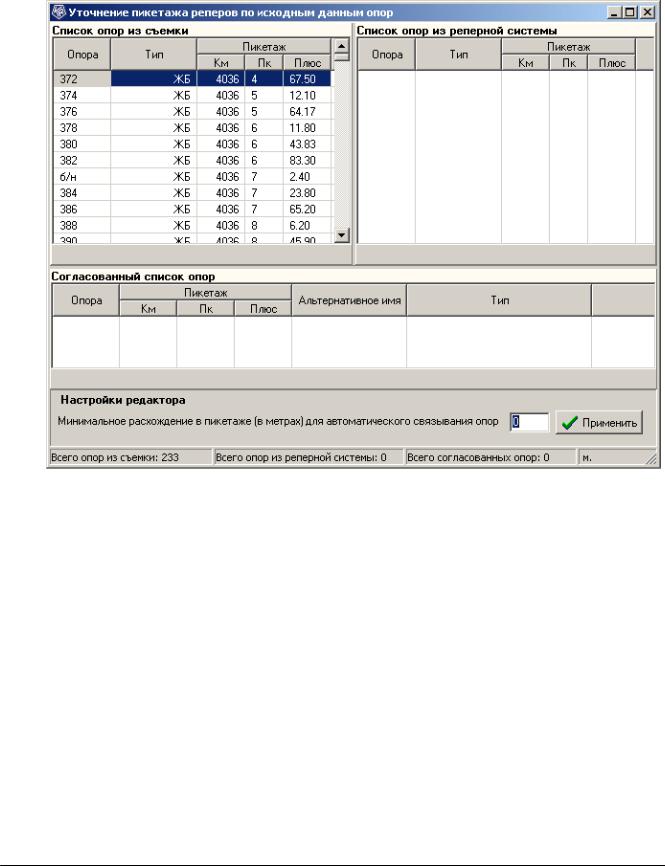

Редактор связей опор и реперов позволяет уточнить (заменить) пикетаж реперов пикетажем опор. Большую часть связей САПР КРП найдет и создаст автоматически (поле ввода

"Минимальное расхождение в пикетаже"). Для меньшей части выберите опору в левом списке и опору с репером в правом, выберите в контекстном меню команду «Связать и принять верным»

-САПР КРП изменит пикетаж репера пикетажем выбранной опоры.

4.12Отметки земли

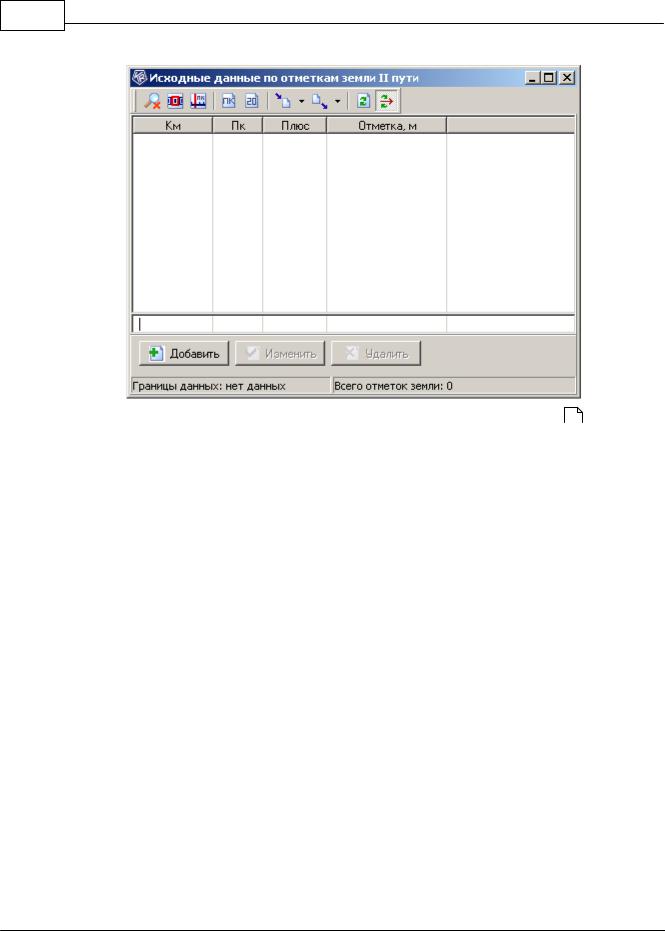

Редактор позволяет вводить и редактировать информацию по отметкам земли.

© 2011 Иркутскжелдорпроект

60 Программный комплекс САПР КРП

Общие принципы работы в редакторе см. раздел «Окно редактора данных» 20

Для ввода отметки земли укажите ее положение "км", "пк", "плюс", значение отметки и нажмите "Добавить".

4.13План пути

Редактор позволяет вводить и редактировать информацию об элементах плана линии.
