Чертежи 133

5.1.42 Элементы плана

Полоска для отрисовки элементов плана линии.

Основными данными, на основе которых осуществляется отрисовка, являются данные расчета плана линии.

В справочнике полосок данных называется "Элементы плана", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки 95

2.Настройки полоски

2.1.Границы кривых на чертеже

2.1.1.полные кривые

Кривая отображается с включенными в изображение переходными кривыми (на рисунке светло-зеленая линия )

2.1.2. от середины переходок Кривая рисуется от половины переходных кривых

© 2011 Иркутскжелдорпроект

134 Программный комплекс САПР КРП

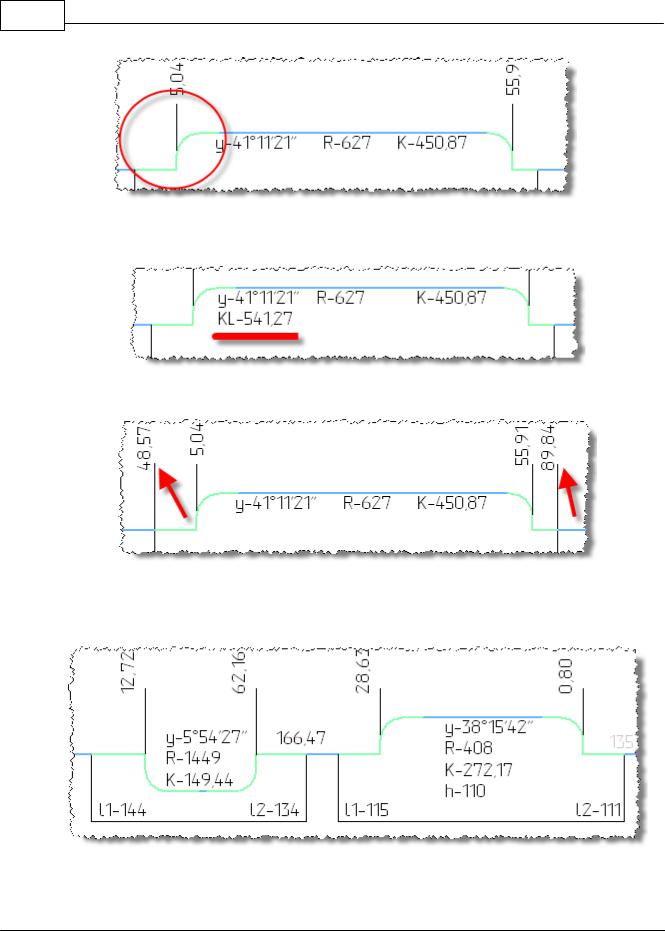

2.1.2.1. Отображать длину полной кривой (KL)

Настройка дополнительно выводит полную длину кривой.

2.1.2.2. Отображать плюсовки пикетажа начала/конца кривой

2.1.2.3. Отображать прямоугольник Настройка обозначает границы полной кривой

a) снизу

b) со стороны кривой

© 2011 Иркутскжелдорпроект

Чертежи 135

2.1.2.4. Длина прямой вставки

a) НЕ включает длину половин переходных кривых Отображается чистая длина прямой вставки

b) включает длину половин переходных кривых

Отображается длина прямой вставки с учетом половин переходных кривых

2.2. Текст реперов

Настраивается: шрифт, размер, цвет, наклон (отображается только в среде AutoCAD),

поворот и зависимость ширины от высоты текста

2.3. Линия выноски Задаются параметры для отображения линий выносок: стиль, толщина, цвет

2.4. Рамка Указывается какие линии рамки следует отрисовывать

2.5. Линия переходных кривых

© 2011 Иркутскжелдорпроект

136 Программный комплекс САПР КРП

Задаются параметры для отображения линий переходных кривых: стиль, толщина, цвет

2.6. Линия Задаются параметры для отображения линии элементов плана (круговые кривые, прямые):

стиль, толщина, цвет

2.7. Текст

Настраивается: шрифт, размер, цвет, наклон (отображается только в среде AutoCAD),

поворот и зависимость ширины от высоты текста

2.8.Центрировать текст параметров элементов плана Выравнивает надпись относительно кривой

2.9.Отображать значение возвышения наружного рельса

2.10. Отображать нормативные значения габаритов и междупутий

2.11. Учитывать длину излома при расчете длин прямых вставок В случае если изломы не отображаются то его длина не учитывается при вычислении прямых

вставок

2.12. Отображать изломы

© 2011 Иркутскжелдорпроект

Чертежи 137

2.13. Смещение оси пути на чертеже по вертикали

Смещение не должно быть больше половины высоты полоски

2.14.Всегда отображать L1 и L2 на существующих чертежах (т.е. вне зависимости от того равны они или нет)

2.15.Точность округления длин прямых на сокращенном продольном профиле (тип проекта

"Инструментальная проверка плана и профиля дистанции пути") 2.16. Угол у вершины (в градусах) знака излома Задаётся значение величины угла

2.17. Высота знака излома

© 2011 Иркутскжелдорпроект
