Чертежи 129

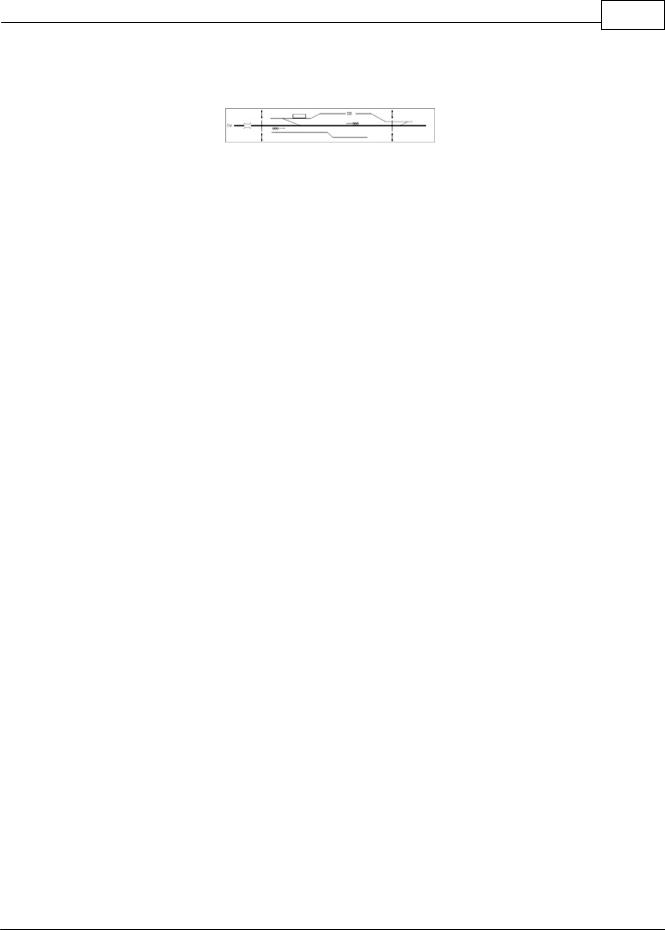

В справочнике полосок данных называется "Ситуация, развернутый план пути", и

выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь

1.2.Данные

1.3.Пикетаж данных из:

1.3.1.как у чертежа

1.3.2.капитального ремонта

1.3.3.высокоточного промера

1.4.Шапка

1.4.1.Ширина

1.4.2.Высота полоски

2.Настройки полоски

2.1.Настройки реперных марок

2.2.Настройки светофоров

2.3.Отображать насыпи/выемки

2.4.Отображение оттяжки анкера

2.4.1.Отображать оттяжку анкера

2.4.2.Длина оттяжки анкера (ограничение ввода от 1 до 30 мм)

2.5.Отображать изостыки

2.6.Линии

2.7.Текст

2.8.Рамка

2.9.Отображать инженерные пересечения

2.10.Выводить условные обозначения обычной подвески провода (соединяет край опоры

перпендикуляром (к оси) с осью пути

при условиях:

тип подвески указан со стороны пути

тип подвески "обычная"

габарит промерен для пути, для которого требуется отрисовка

3.Отображать опоры

4.Отображать релейные шкафы

5.Чертеж двухпутный

6.Смещение линии стрелочного перевода

7.Длина линии стрелочного перевода

8.Количество путей

5.1.38 Толщина балласта

Полоска для отрисовки значений толщины балласта.

© 2011 Иркутскжелдорпроект

130 Программный комплекс САПР КРП

Основными данными, на основе которых осуществляется отрисовка, являются значения балластного слоя.

В справочнике полосок данных называется "Толщина балласта", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь:

1.1.1.Левый

1.1.2.Правый

1.2.Данные:

1.2.1.Существующие

1.2.2.Проектные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Текст

2.2.Рамка

5.1.39 Указатели километров

Полоска для отрисовки указателей километров.

Основными данными, на основе которых осуществляется отрисовка, являются указатели километров, введенные в редакторе знаков.

© 2011 Иркутскжелдорпроект

Чертежи 131

В справочнике полосок данных называется "Указатели километров", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь:

1.1.1.Левый

1.1.2.Правый

1.2.Данные:

1.2.1.Существующие

1.2.2.Проектные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Расположение сетки КМ для НПК

2.1.1.Расстояние от начала знака до сетки, мм

2.1.2.Высота сетки, мм

2.2.Уменьшенный шрифт

2.3.Текст

2.4.Рамка

2.5.Отображать указатели без учета плюсового значения

5.1.40 Уклоны

Полоска для отрисовки уклонов.

Основными данными, на основе которых осуществляется отрисовка, являются отметки головок рельс.

В справочнике полосок данных называется "Уклоны", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь:

1.1.1.Левый

© 2011 Иркутскжелдорпроект

132Программный комплекс САПР КРП

1.1.2.Правый

1.2.Данные:

1.2.1.Существующие

1.2.2.Для проектирования

1.2.3.Проектные

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Линии

2.2.Уменьшенный шрифт

2.3.Текст

2.4.Рамка

2.5.Отображать утолщения на линии уклонов

5.1.41 Укорочения плетей в кривых

Полоска для отрисовки значений укорочений в кривых.

Основными данными, на основе которых осуществляется отрисовка, являются данные расчета раскладки плетей бесстыкового пути.

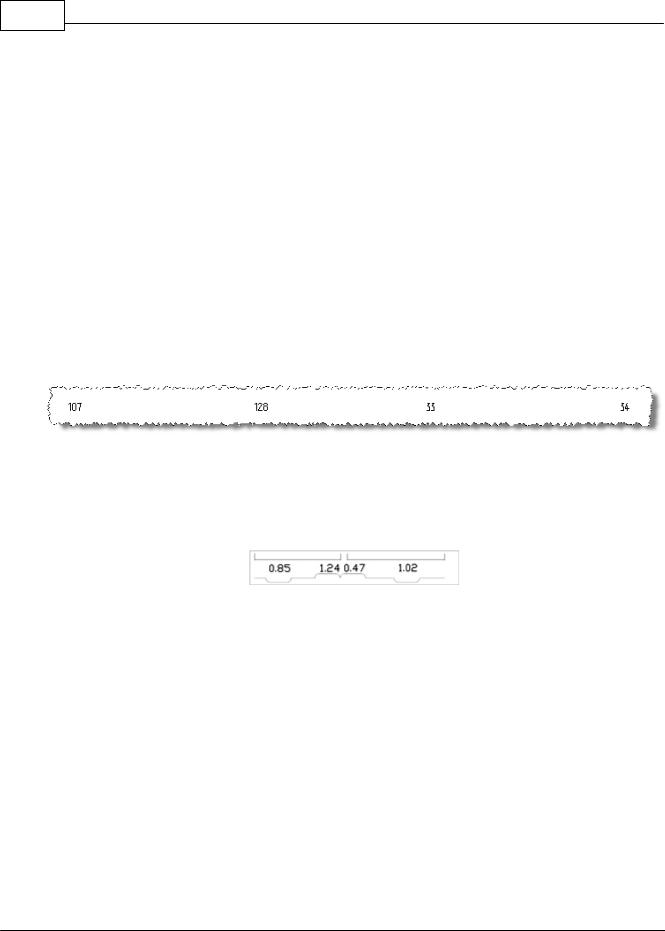

В справочнике полосок данных называется "Укорочения плетей в кривых", и выглядит следующим образом:

Для того чтоб настроить отображение информации нужно проинициализировать настройки полоски:

1.Общие настройки

1.1.Путь:

1.1.1.Левый

1.1.2.Правый

1.2.Пикетаж данных из:

1.2.1.кау чертежа

1.2.2.капитального ремонта

1.2.3.высокоточного промера

1.3.Шапка:

1.3.1.Ширина

1.3.2.Высота полоски

2.Настройки полоски

2.1.Рамка

2.2.Текст

2.3.Отображать УУ для каждой подплети на кривой
