236 Программный комплекс САПР КРП
проводится группировка в базовой поставке программного комплекса. В левых колонках находится полный список типов чертежей и их кодов, в правых колонках – соответствие,
название группирующего типа чертежа.
Наименование и код чертежа |
|
Группирующий код чертежа для связи |
|
|
|
|
|
Полный продольный |
FULL_PROD_PROF |
|
FULL_PROD_PROF |
профиль |
|
|
|
|
|
|
|
Сокращенный |
SHORT_PROD_PROF |
|
SHORT_PROD_PROF |
продольный профиль |
|
|
|
|
|
|
|
|
|
|
|
Проектный |
PROJECT_PROD_PROF |
|
PROJECT_PROD_PROF |
продольный профиль |
|
|
|
|
|
|
|
Проектный |
PROJECT_PROD_PROF_R |
|
PROJECT_PROD_PROF |
продольный профиль |
EPER |
|
|
с реперами |
|
|
|
|
|
|
|
План линии |
PLANPR |
|
PROJECT_PROD_PROF |
|
|
|
|
План линии с |
PLANPRREPER |
|
PLANPRREPER |
реперами |
|
|
|
|
|
|
|
|
|
|
|
Раскладка плетей |
LASHAPPORT |
|
PROJECT_PROD_PROF |
бесстыкового пути |
|
|
|
|
|
|
|
|
|
|
|
Существующий |
SHOOT_PROD_PROF |
|
SHOOT_PROD_PROF |
продольный профиль |
|
|
|
|
|
|
|
Существующий |
SHOOT_PROD_PROF_REP |
|
SHOOT_PROD_PROF |
продольный профиль |
ER |
|
|
с реперами |
|
|
|
|
|
|
|
10.8Шаблоны надписей
Справочник шаблонов надписей.
Справочник позволяет создавать и редактировать шаблоны надписей.
© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 237
В левой верхней части - список шаблонов надписей, ниже поля редактирования шаблона: имя, код, и содержание шаблона; справа - список атрибутов, используемых в выбранном шаблоне, чуть ниже выпадающий список справочника атрибутов и поле для указания порядкового номера использования атрибута в теле шаблона.
Шаблон может состоять из следующих частей:
- Текст. Обычный текст, который выводится в подпись без изменений. В примере слово
«Водопровод» является текстом.
-Значение атрибута. Задается тэгом [attr]. При формировании подписи этот тэг заменяется на значение атрибута. Причем, если данный тэг встречается в шаблоне в первый раз, то вместо него подставляется значение атрибута, имеющего порядковый номер 1, если второй, то 2 и т.д. в
порядке возрастания.
-Условие. Пользователь может задать условный вывод атрибута в шаблон. Формат условия таков: <if>(условие):(значение, если истина):(значение, если ложь). Рассмотрим на примере из рисунка. Запись
[attr]<if>(val<>null):'[val] тр. ';''</if>
означает: если значение первого атрибута проинициализировано, то выводи фразу «[val] тр. », т.
е. «значение атрибута тр.», в противном случае выводи ’’, т.е. пустую строку.
10.9Надписи для типа знака

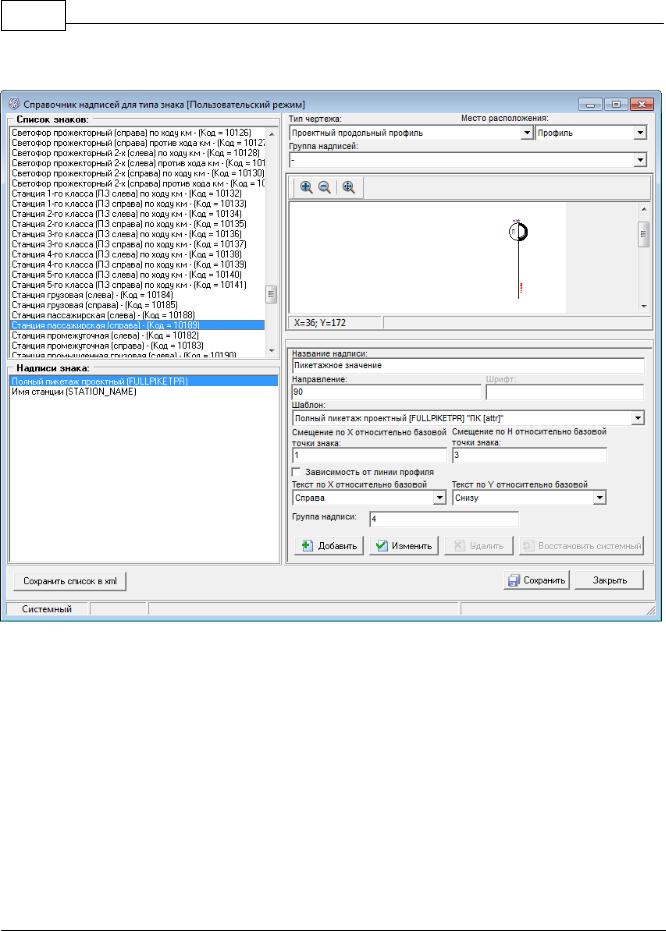

Справочник надписей для типа знака Справочник позволяет увязывать знаки и их надписи, управлять содержанием и
© 2011 Иркутскжелдорпроект

238 Программный комплекс САПР КРП
расположением надписи.
В левой части приведен полный список знаков, в правом верхнем углу пользователь может выбрать тип чертежа и местоположение надписи. Чуть ниже представлено графическое отображение знака с шаблонами надписей. В нижней правой части редактора находится группа элементов, позволяющих задавать взаимное положение знака и шаблона надписи. Слева внизу -
список надписей. Все изменения динамически отображаются в окне графического просмотра.
10.10 Шапки

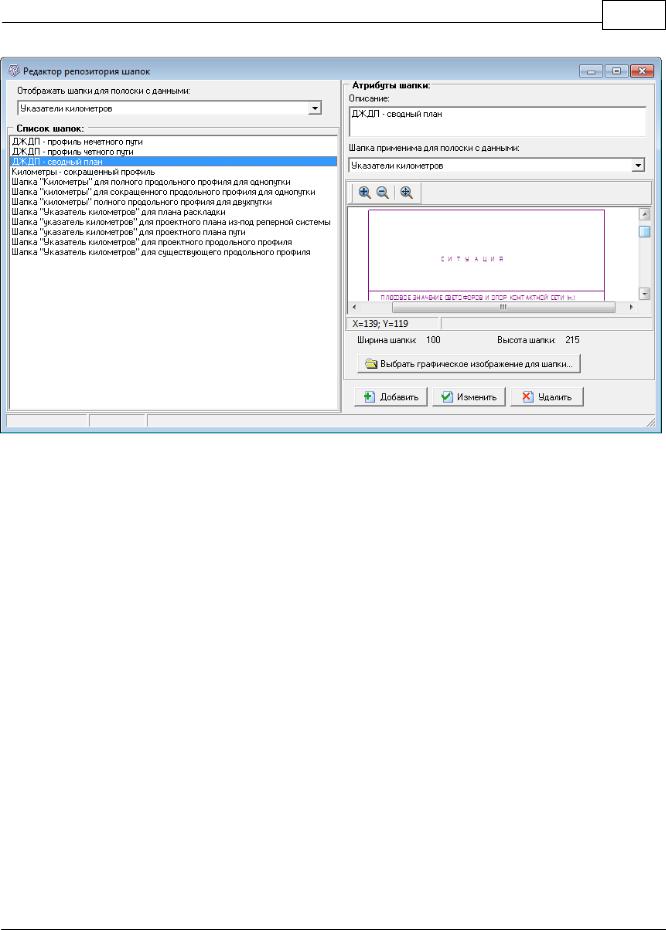

Справочник шапок - изображений боковиков таблиц чертежей.
Справочник позволяе добавлять и редактировать список изображений шапок.
© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 239
Для добавления новой шапки укажите:
-описание шапки (буквенно-цифровая строка);
-полоску данных, к которой применима шапка;
-нажмите "Выбрать граф. изображение" для указания DXF файла с изображением шапки;
-нажмите кнопку "Добавить" для добавления в справочник;
-нажмите кнопку "Сохранить" для сохранения справочника в репозитории САПР КРП
Кнопка "Восстановить системный" - приводит справочник типов знаков к исходному состоянию, эквивалентному установленной версии САПР КРП.
Примечаение
Графическое представление шапки в общем случае это один большой прямоугольник с множеством прямоугольников и текста внутри. Левый нижний угол большого прямоугольника должен быть в координате (0, 0). Текст должен быть написан шрифтом "eskd_kr.shx". Линии должны быть «по слою». Файл сохранен в обменном формате DXF.
10.11 Пример адаптации
Для понимания процесса настройки и добавления нового знака в комплекс рассмотрим пример.

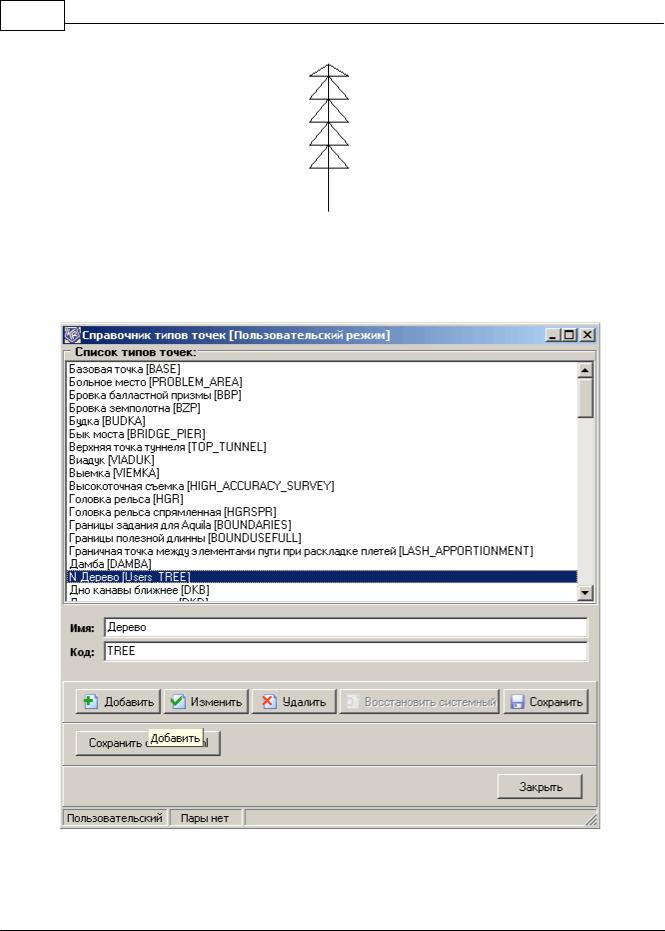

Пусть нам необходимо добавить новый условный знак "Ель", типа "Дерево", имеющего вид
© 2011 Иркутскжелдорпроект

240 Программный комплекс САПР КРП
и набор атрибутов: пикетажное положение, высота и толщина у основания.
Первым шагом необходимо завести новый тип точки. Для этого откроем справочник типов точек и добавим новый тип точки. Выберем общее название для всех объектов такого типа – «Дерево» и добавим его в список.

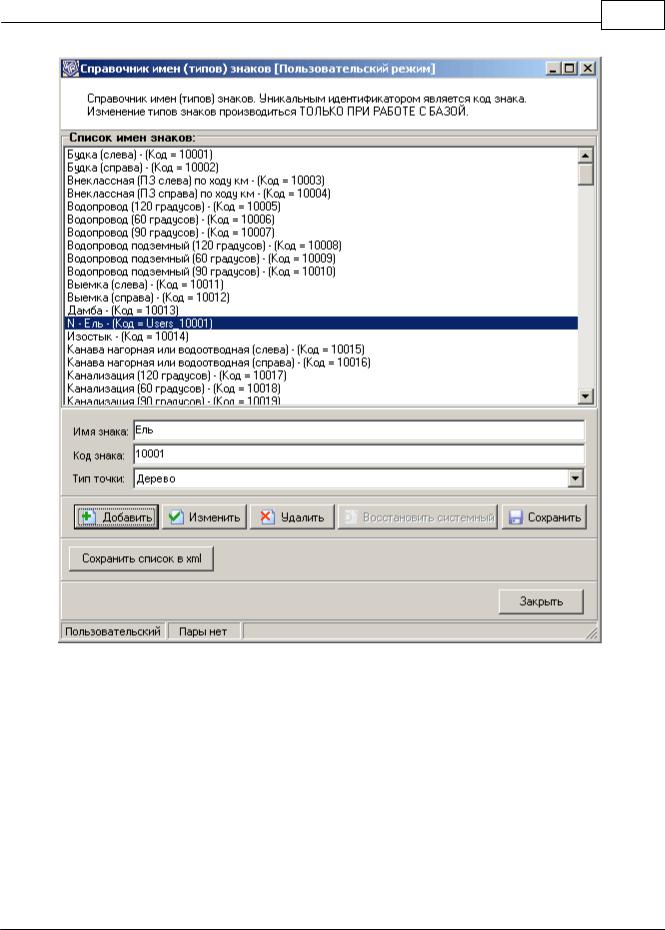

Вторым шагом следует создать новый тип условного знака. Назовем его «Ель» и
назначим ему тип точки «Дерево».
© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 241

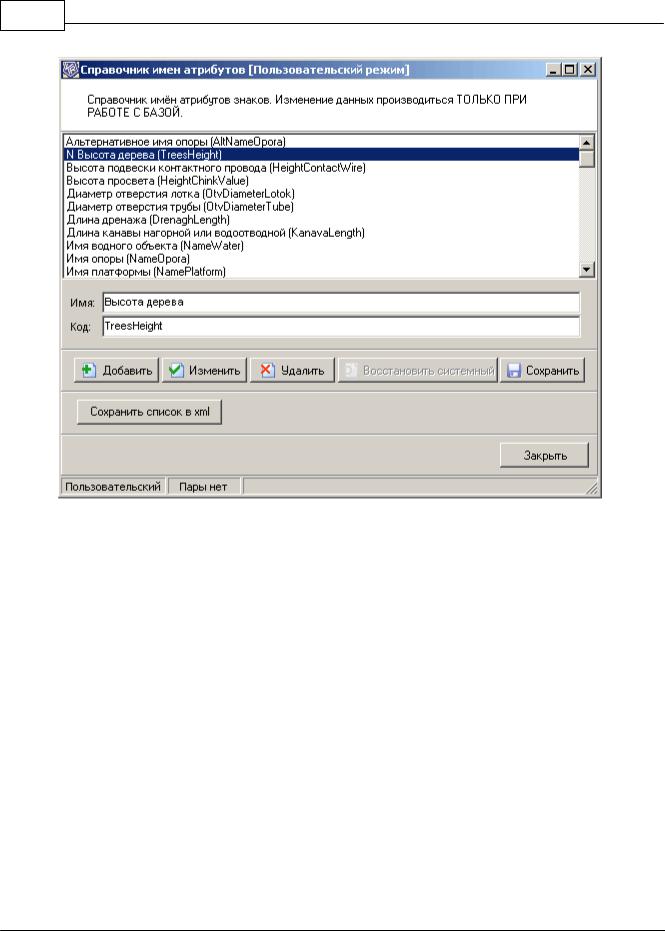

После этого необходимо в общий список атрибутов знаков добавить набор требуемых атрибутов. Откроем справочник имен атрибутов и добавим атрибуты "высота дерева" и "толщина у основания".
© 2011 Иркутскжелдорпроект

242 Программный комплекс САПР КРП
Затем следует привязать эти два атрибута к новому условному знаку. Это можно сделать с помощью справочника атрибутов для знака определенного типа. В верхнем списке знаков выберем наш новый знак «Ель», а в нижнем списке найдем атрибуты «Высота дерева» и «Толщина у основания» и последовательно привяжем их к выбранному знаку.
© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 243
Для отображения знака на чертежах необходимо добавить его картинку в справочник изображений знаков. Для этого откроем справочник «Изображение знака (картинка)», укажем код и описание изображения, в которых отразим имя знака «Ель». Нажав на кнопку «Выбрать»,
необходимо указать имя файла в формате dxf, в котором содержится картинка знака. После этого нажмем на кнопку добавить.
© 2011 Иркутскжелдорпроект

244 Программный комплекс САПР КРП
Теперь следует определить каким образом будет отображаться наш новый знак на различных видах чертежах и в каких областях чертежа. Откроем справочник «Связок типа знака с его изображениями». Выделим знак «Ель» в списке знаков. В типах чертежа выберем
«Полный продольный профиль», в списке «Месторасположение» выделим пункт «Профиль
[PROF]». Укажем изображение, которое будет выводится в заданные области чертежа. Нажмем на кнопку «Добавить» и «Сохранить».
© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 245
Теперь создадим к новому условному знаку надписи и определим их местоположение относительно знака. Запустим справочник «Шаблонов надписей для знаков». Пусть на чертеже в качестве подписей к знаку выводится значение его двух атрибутов и название объекта «Ель».
Причем пусть «Ель» будет написано горизонтально вверху знака, высота дерева вертикально снизу-вверх слева от знака, а толщина вертикально сверху-вниз справа от знака.
Так как количество подписей и их ориентация относительно знака различные, то настраивать их придется по отдельности, т.е. следует создать три отдельных шаблона надписей для знака.
© 2011 Иркутскжелдорпроект

246 Программный комплекс САПР КРП

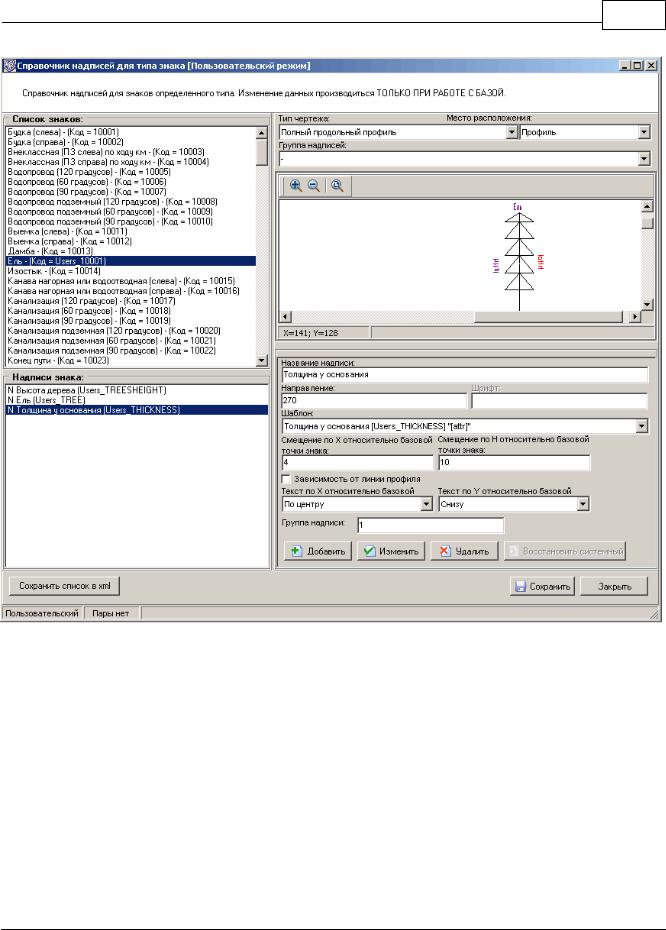

Затем настроим надписм для типа знака. В списке знаков выберем нужный знак. Зададим тип чертежа и месторасположение знака на чертеже, в области графического отображения знака появится его картинка. Теперь нам необходимо определить, где будут располагаться три подписи к знаку. Для этого в нижней правой части редактора имеется соответствующий набор инструментов. Добавим к выделенному знаку три созданных ранее шаблона подписи, зададим их ориентацию и местоположение относительно знака. Нажмем кнопку «Сохранить»
© 2011 Иркутскжелдорпроект

Адаптация комплекса САПР КРП 247
Теперь можно посмотреть, что у нас получилось на чертеже. Откроем чертеж полного продольного профиля и в редакторе знаков добавим новый знак «Ель» типа «Дерево» и
проинициализируем у него два атрибута. Результат на рисунке ниже
© 2011 Иркутскжелдорпроект

248 Программный комплекс САПР КРП
© 2011 Иркутскжелдорпроект
